• UZO / differensial himoya — Schneider Electric Easy9

UZO / differensial himoya — Schneider Electric Easy9

UZO (himoya o‘chirish qurilmasi) tok sizib chiqishini aniqlash va odamni elektr toki urishidan himoya qilish uchun mo‘ljallangan.

Shuningdek, elektr simlarida yuzaga keladigan yong‘in xavfini kamaytiradi.

❗ Muhim: bu qurilmalar differensial avtomat emas — ular qisqa tutashuv va ortiqcha yukdan himoya qilmaydi, shu sababli avtomat bilan birga ishlatiladi.

Vazifasi:

• odamni elektr toki urishidan himoya qilish
• tok sizib chiqishini nazorat qilish
• yong‘inga qarshi himoya

Texnik parametrlar:

• Nominal kuchlanish: 230/400 V
• Chastota: 50/60 Hz
• O‘rnatish: DIN-reyka
• Standartlar: IEC

Artikullar va xususiyatlar

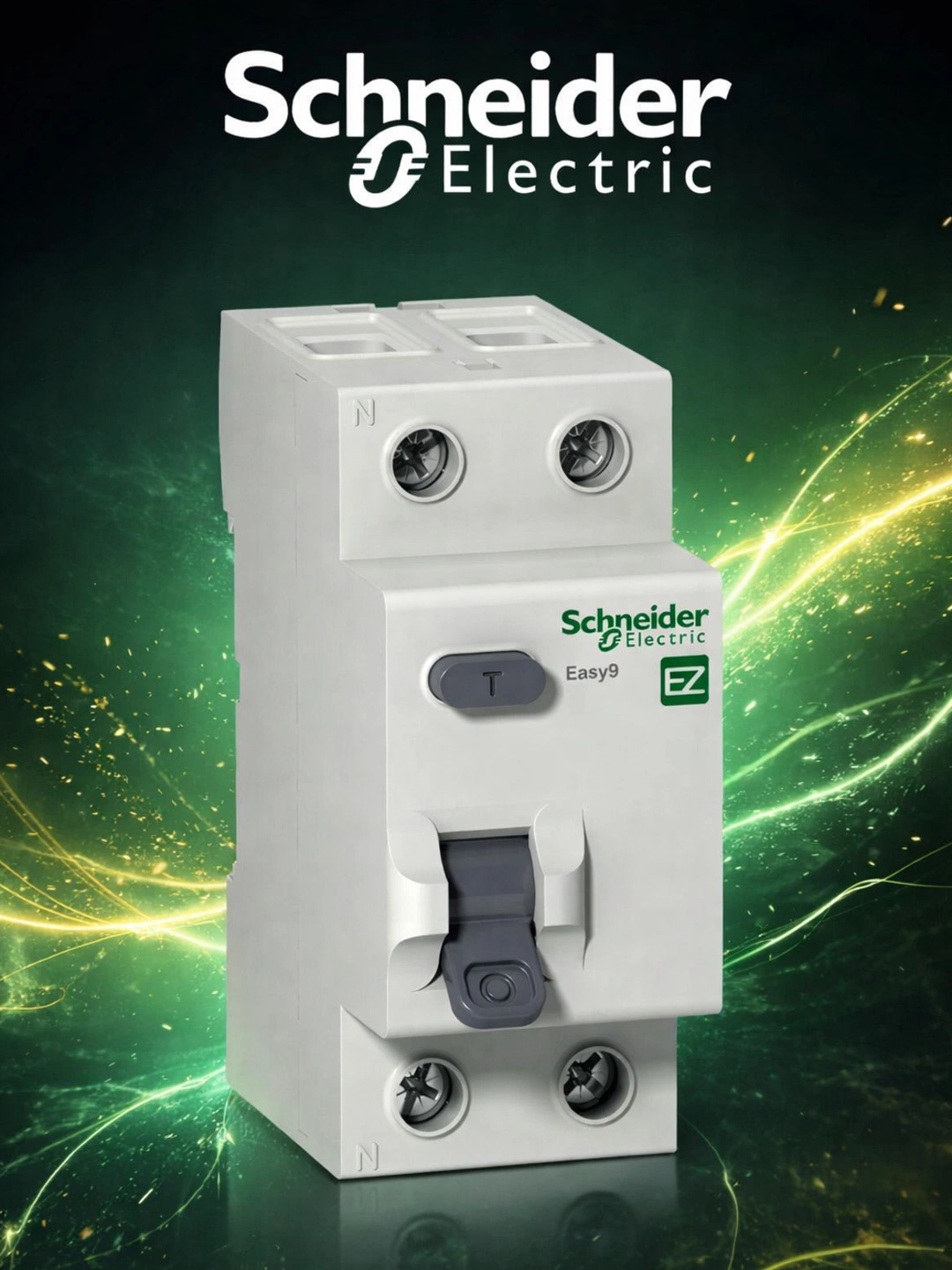

EZ9R34425 — UZO

Himoya o‘chirish qurilmasi

• Qutblar: 2P
• Nominal tok: 25 A
• Sizib chiqish toki: 30 mA
• Turi: AC

Odamni elektr toki urishidan himoya qiladi.

EZ9R34463 — UZO

Himoya o‘chirish qurilmasi

• Qutblar: 2P
• Nominal tok: 63 A
• Sizib chiqish toki: 30 mA
• Turi: AC

Yuqori yuklama liniyalari uchun mos.

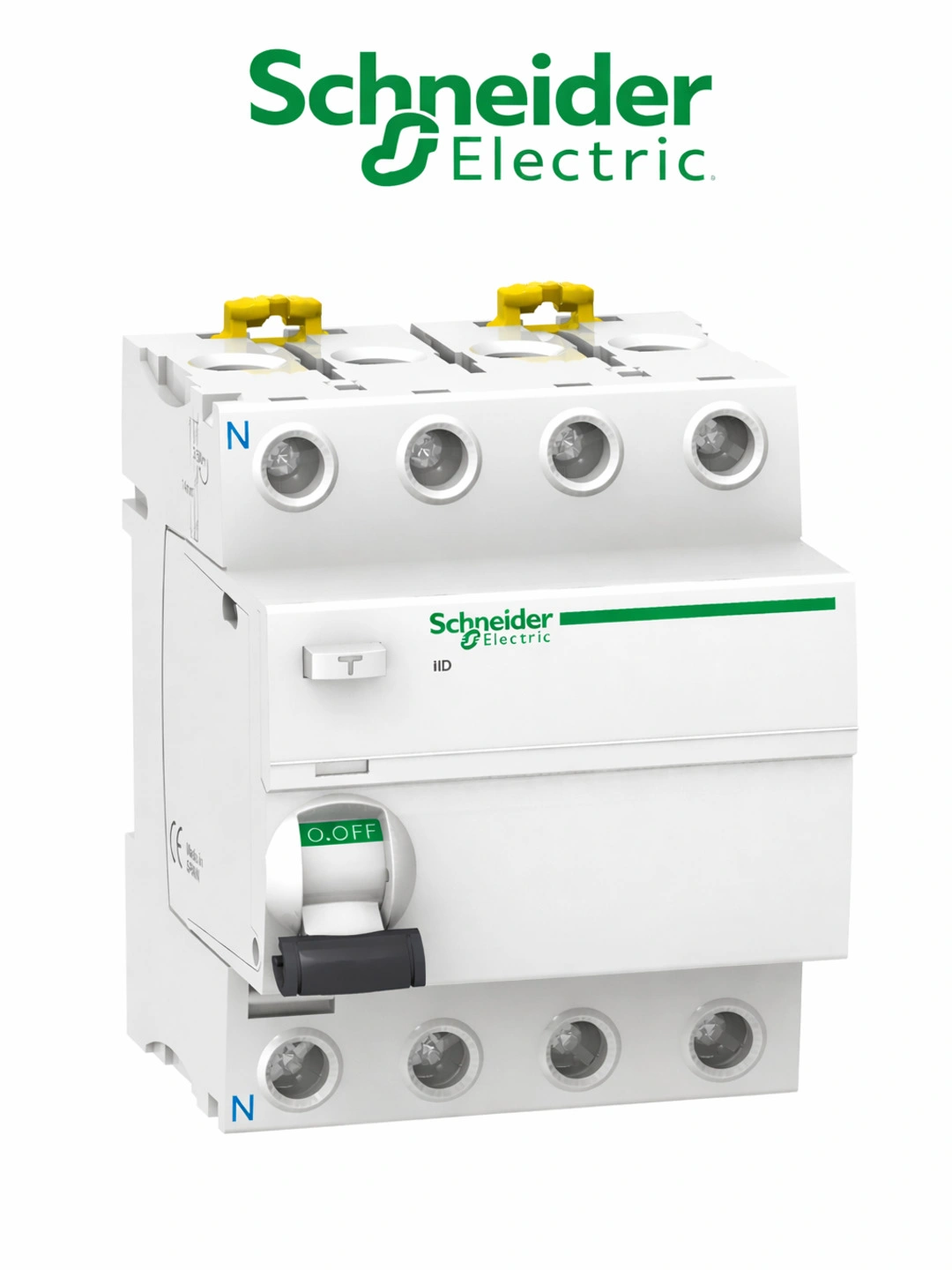

EZ9R63440 — UZO

Himoya o‘chirish qurilmasi

• Qutblar: 4P
• Nominal tok: 40 A
• Sizib chiqish toki: 300 mA
• Turi: AC

Uch fazali tarmoqlarda qo‘llaniladi.

EZ9R63463 — UZO

Himoya o‘chirish qurilmasi

• Qutblar: 4P
• Nominal tok: 63 A
• Sizib chiqish toki: 300 mA
• Turi: AC

Yuqori yuklama uch fazali liniyalar uchun yong‘inga qarshi himoya.

Nima uchun 30 mA yoki 300 mA tanlanadi

• 30 mA — yuqori sezgir UZO
• Odamni himoya qilish uchun ishlatiladi.
• Kichik sizib chiqishda ham tez o‘chadi.
• 300 mA — yong‘inga qarshi UZO
• Elektr simlarining qizib ketishi va yong‘in xavfini oldini oladi.
• Odamni himoya qilish uchun mo‘ljallanmagan.

📌 Amaliyotda:

• 30 mA — rozetkalar, hammom, uy tarmoqlari
• 300 mA — kirish (vvod) yoki umumiy liniyaga qo‘yiladi
•
