TP4056A Lityum batareya zaryadlovchi va himoya moduli

• Chip: TP4056A

• Kirish kuchlanishi: Odatda 5V (USB)

• Chiqish kuchlanishi: 4,2V (lityum-ion batareyalar uchun)

• Zaryadlash oqimi: Odatda 1A

• Himoya: ortiqcha yuk, ortiqcha zaryad, qisqa tutashuv, qizib ketish

• Ko'rsatkich: LED ko'rsatkichlari

• Olchamlari: ixcham, turli qurilmalarga osongina mos keladi

Bu nima?

TP4056A Lityum batareya zaryadlovchi va himoya moduli lityum-ion batareyalarni xavfsiz zaryad qilish uchun mo'ljallangan ixcham elektron platadir. U zaryadlash jarayoni ustidan nazoratni ta'minlaydi, batareyani ortiqcha yuklanish, ortiqcha zaryadlash, qisqa tutashuv va qizib ketishdan himoya qiladi.

U qanday ishlaydi?

Zaryadlash: Modul kirish kuchlanishini oladi (odatda USB dan 5V) va uni lityum batareyani zaryad qilish uchun kerakli kuchlanishga aylantiradi (taxminan 4,2V). Zaryadlash oqimi odatda 1A bilan chegaralanadi, lekin muayyan modul modeliga qarab farq qilishi mumkin.

Himoya: O'rnatilgan TP4056A IC batareyaning kuchlanishi va oqimini nazorat qiladi va to'liq zaryadlanganda yoki g'ayritabiiy sharoitlarda zaryadlashni avtomatik ravishda o'chiradi.

Ko'rsatkich: Ko'pgina modullarda zaryadlash holatini ko'rsatadigan LED ko'rsatkichlari mavjud: qizil - zaryadlash davom etmoqda, yashil - zaryadlash tugallangan.

U nima uchun ishlatiladi?

Lityum-ionli batareyalarni zaryNadlash: Lityum batareyalar bilan ishlaydigan turli xil qurilmalarni zaryad qilish uchun ishlatiladi, masalan:

Portativ zaryadlovchilar (quvvat banki)

Elektron sigaretalar

Arduino va boshqa mikrokontrollerlarga asoslangan uy qurilishi qurilmalari

Lityum batareyali gadjetlar va o'yinchoqlar

Batareyani himoya qilish: noto'g'ri zaryadlash tufayli batareyaning shikastlanishini oldini oladi, batareyaning ishlash muddatini uzaytiradi.

Asosiy xususiyatlar:

Chip: TP4056A

Kirish kuchlanishi: Odatda 5V (USB)

Chiqish kuchlanishi: 4,2V (lityum-ion batareyalar uchun)

Zaryadlash oqimi: Odatda 1A

Himoya: ortiqcha yuk, ortiqcha zaryad, qisqa tutashuv, qizib ketish

Ko'rsatkich: LED ko'rsatkichlari

Olchamlari: ixcham, turli qurilmalarga osongina mos keladi

Afzalliklari:

Foydalanish qulayligi: Murakkab sozlashni talab qilmaydi, shunchaki batareya va quvvat manbasini ulang.

Xavfsizlik: batareyani shikastlanishdan himoya qiladi.

Kam xarajat: hamyonbop.

Yuqori ishonchlilik: vaqt sinovidan o'tgan sxema.

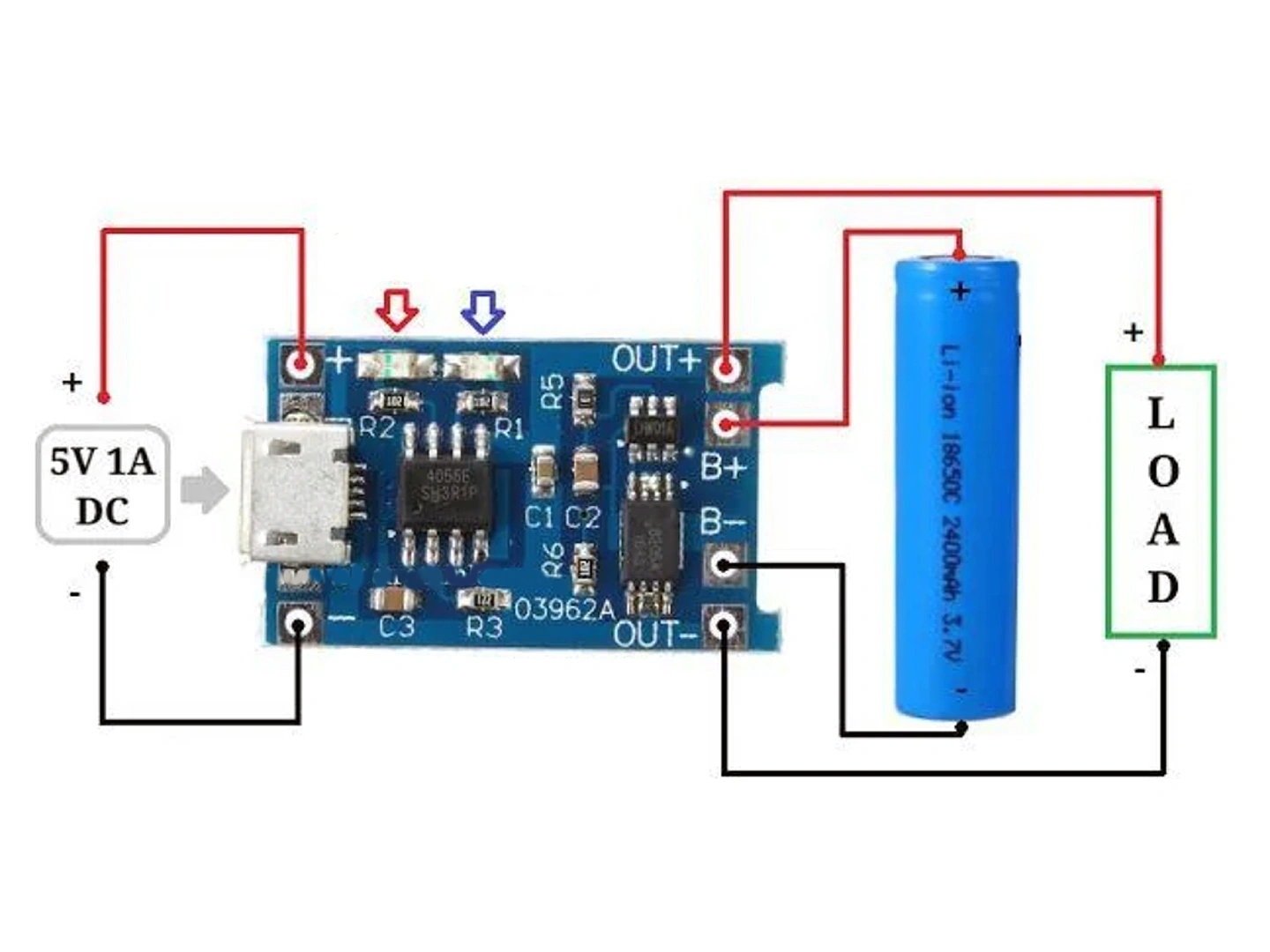

Modulni qanday ulash mumkin?

Batareyaning musbat terminalini moduldagi "B+" terminaliga ulang.

Batareyaning salbiy terminalini moduldagi "B-" terminaliga ulang.

Quvvat manbasini (masalan, USB) moduldagi "IN+" va "IN-" terminallariga ulang.

Muhim eslatmalar:

Batareyani tanlash: 3,7V nominal kuchlanishli va ehtiyojlaringizga mos quvvatga ega batareyani tanlang.

Zaryadlash oqimi: Modul zaryadlash oqimi batareyangizning maksimal zaryadlash oqimiga mos kelishiga ishonch hosil qiling.

Xavfsizlik: Elektr zanjirlari bilan ishlashda xavfsizlik choralariga rioya qiling.

Keyingi qadamlar:

Hujjatlarni o'rganish: Muayyan modul modelining texnik xususiyatlarini o'qing.

Sxemani yig'ish: modulni kontaktlarning zanglashiga olib keladigan boshqa komponentlariga ulang.

Dasturlash (agar kerak bo'lsa): Agar siz mikrokontrollerdan foydalansangiz, zaryadlashni boshqarish uchun dastur yozing.

Sinov: Modulning ishlashini tekshiring, batareyaning to'g'ri zaryadlanganligiga ishonch hosil qiling.

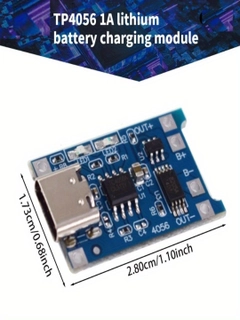

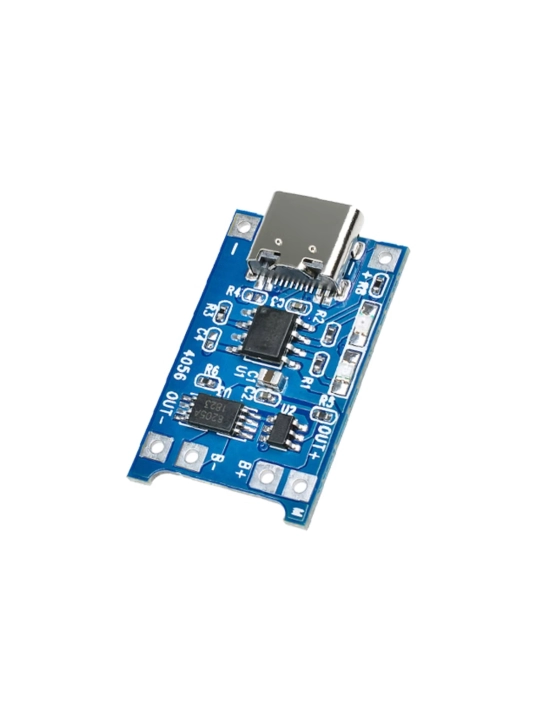

[TP4056A moduli tasviri]

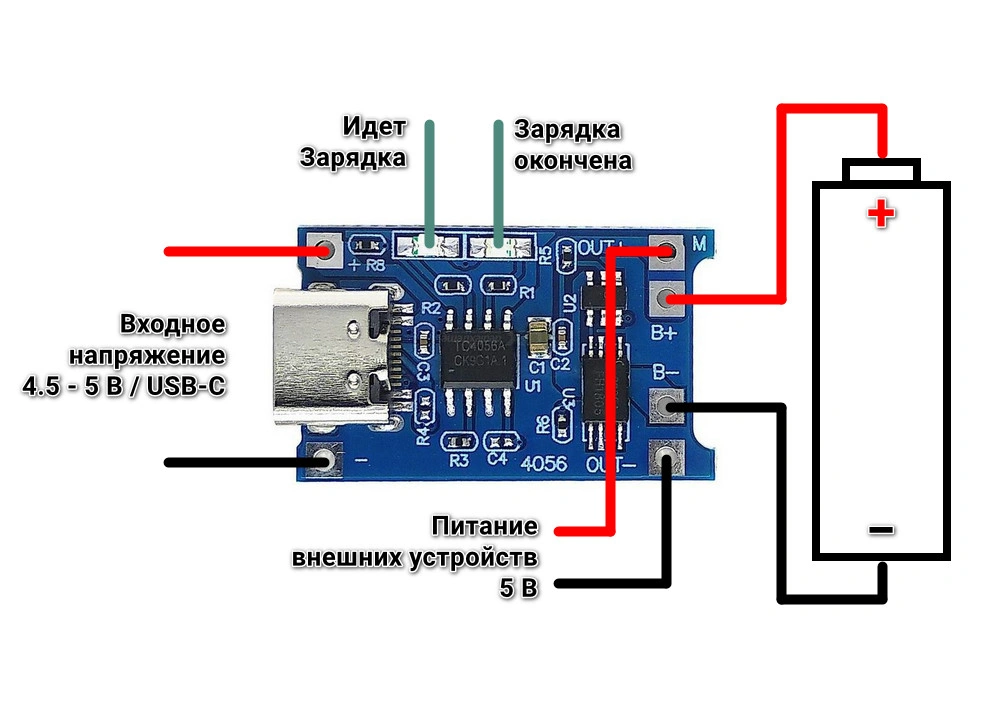

[TP4056A modul ulanish diagrammasi]

[TP4056A modulidan loyihada foydalanishga misol]
