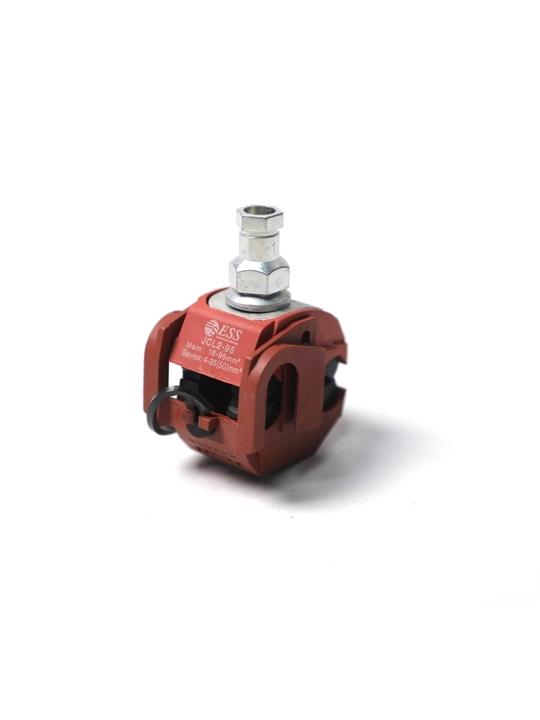

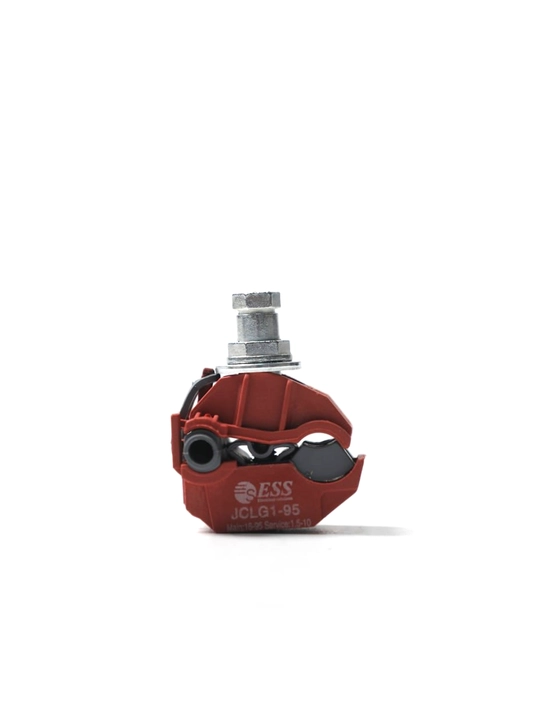

SIP (yong‘oqcha) uchun teshish tarmoqlovchi JCL qisqichi

Texnik tavsif

JCL seriyali teshib o'tuvchi tarmoqlanuvchi qisqichlar (elektriklar orasida "oreshka" nomi bilan mashhur) SIP (o'zini tutuvchi izolyatsiyalangan sim) tizimlari uchun mo'ljallangan yuqori texnologik armatura hisoblanadi. Qurilmaning asosiy vazifasi — magistral simdan iste'molchiga (uyga kirish, ko'cha chiroqlarini ulash) qadar izolyatsiya qatlamini yechmasdan sifatli elektr aloqasini o'rnatishdir.

Konstruktiv afzalliklari:

Korpus materiali: Shisha tolasi bilan mustahkamlangan termoplastikdan tayyorlangan. Ushbu material mexanik mustahkamlikka va agressiv tashqi muhit ta'siriga: ultrabinafsha (UV) nurlari, haroratning keskin o'zgarishi (-60°C dan +50°C gacha), yog'ingarchilik va sanoat tutunlariga favqulodda chidamlidir.

Kontakt plitalari: Alyuminiy yoki mis qotishmasidan tayyorlangan va usti qalay bilan qoplangan. Bu turli metallar (Al/Cu) ulanganda yuzaga keladigan elektrokimyoviy korroziyaning oldini oladi. Tishlarning shakli izolyatsiyani chuqur teshib o'tish va maksimal kontakt maydonini yaratish uchun optimallashtirilgan.

Germetiklik: Qisqichning ichki bo'shlig'i maxsus dielektrik gidrofob surkov moyi bilan to'ldirilgan. Qisish paytida moy teshilgan joyni to'liq qoplaydi, namlik va kislorodning o'tkazgichga kirishiga yo'l qo'ymaydi, bu esa oksidlanishni butunlay to'xtatadi.

Siqish nazorati: Qisqichlar po'latdan yasalgan uziluvchi gayka (golovka) bilan jihozlangan. Sim tomirlariga shikast yetkazmasdan ideal kontaktni ta'minlaydigan optimal kuchga erishilganda, gayka o'zi uzilib tushadi. Bu inson omilini (bo'sh qolishi yoki haddan tashqari qisib yuborishni) istisno qiladi.

JCL seriyali qisqichlar zamonaviy elektrlashtirish standartidir. Ular eski burash (skrutka) usullarining asosiy muammosi — o'tish qarshiligini hal qiladi. Kontakt bo'shashganda yoki oksidlanganda, ulanish joyi qiziy boshlaydi, bu esa izolyatsiyaning erishi va yong'inlarga olib keladi. JCL qisqichlarida siqish kuchi zavod tomonidan sozlangan uziluvchi gayka bilan mahkamlangan, bu butun xizmat muddati davomida minimal qarshilikni kafolatlaydi.

Qisqichlar qayerda qo'llaniladi:

Shaxsiy uylar va kottejlarga elektr kirishini tashkil qilish.

Ko'cha yoritish chiroqlarini SIP magistraliga ulash.

Qurilish maydonchalarida vaqtinchalik quvvat nuqtalarini yaratish.

Elektr uzatish liniyalarining shikastlangan qismlarini ta'mirlash va tiklash.

Qo'llash bo'yicha ko'rsatma:

Fikslash boltini uyalarda bo'sh joy paydo bo'lguncha bo'shating.

Magistral simni bir uyaga, tarmoqlanuvchi simni esa boshqasiga (oxirigacha) kiriting.

Yuqori olti qirrali golovkani kalit bilan qisishni boshlang.

Golovkaning yuqori qismi ovoz bilan uzilib tushguncha burashni davom ettiring.

Tarmoqlanuvchi simning uchidagi himoya qopqog'i (kolpachok) mahkam yopilganiga ishonch hosil qiling.

To'plam tarkibi:

Mahsulot individual yoki guruhli paketlarda yetkazib beriladi. Har bir qisqich suvda dielektrik mustahkamlik bo'yicha zavod sinovlaridan o'tadi (1 daqiqa davomida 6 kV kuchlanish).
