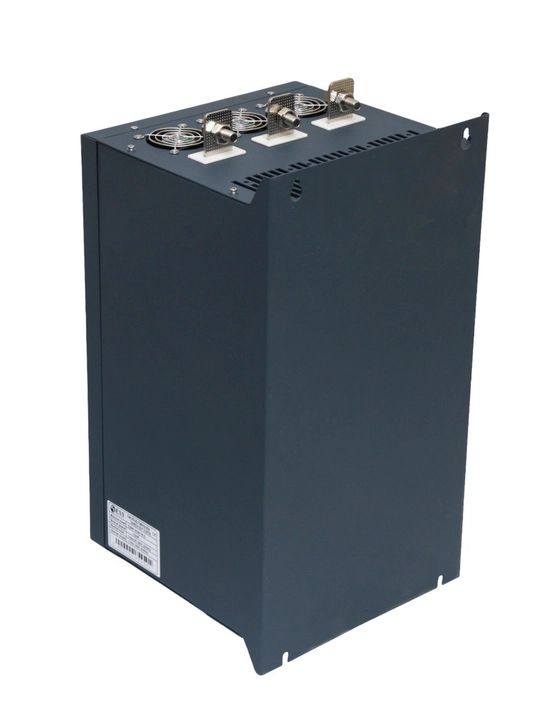

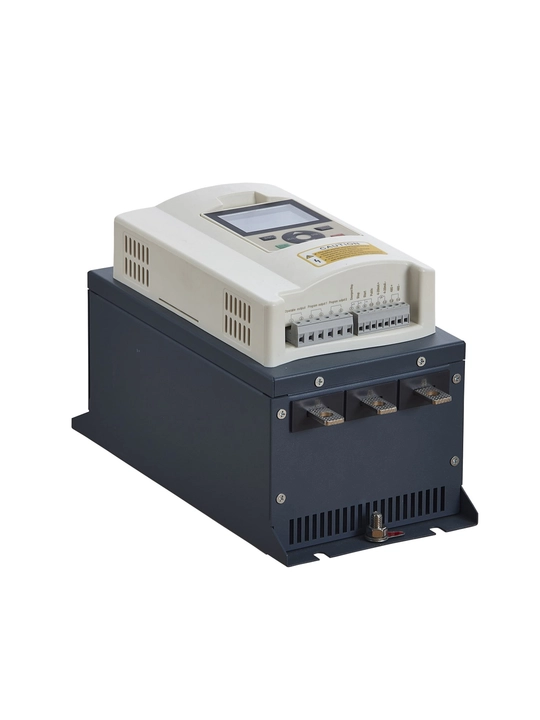

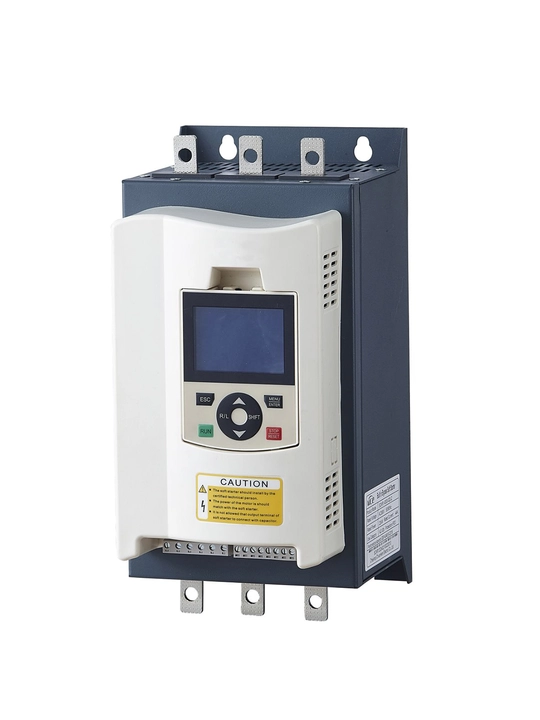

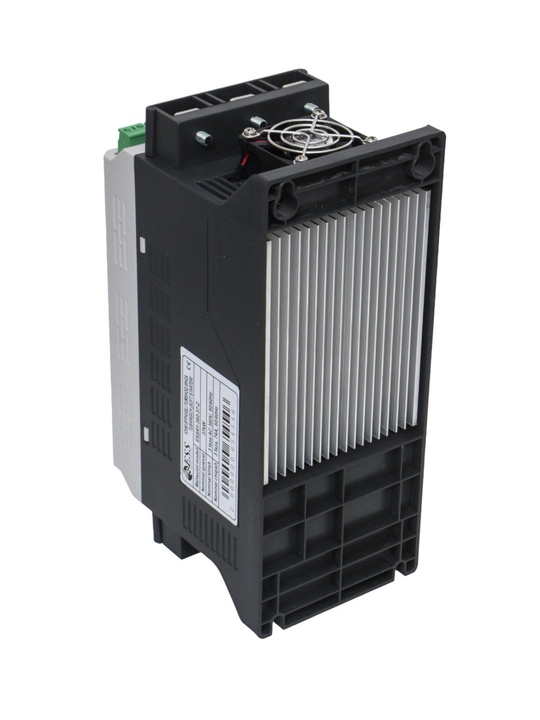

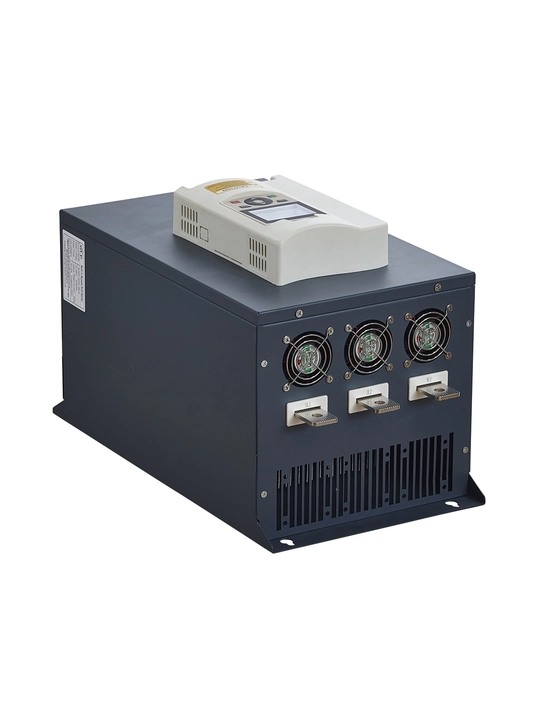

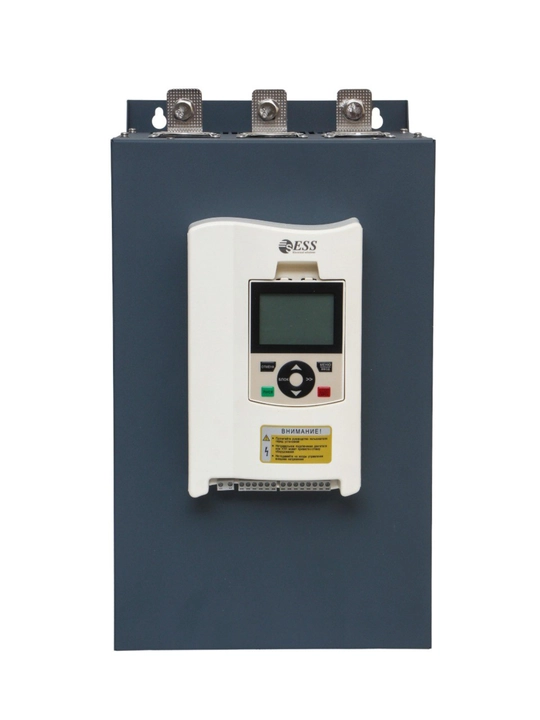

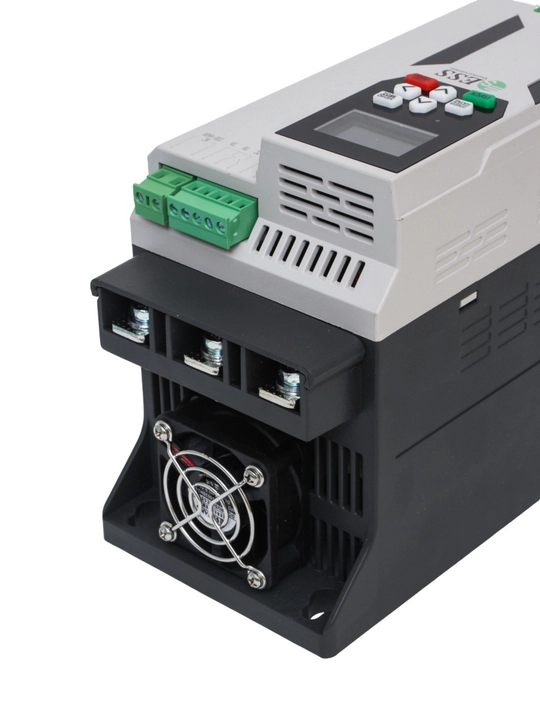

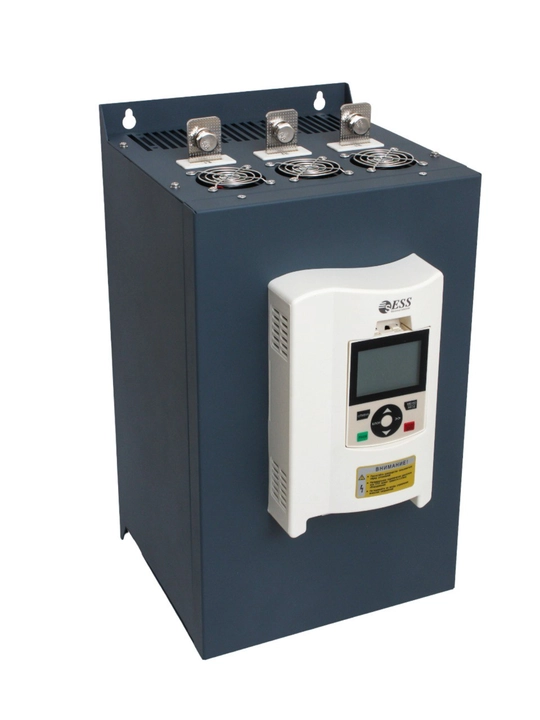

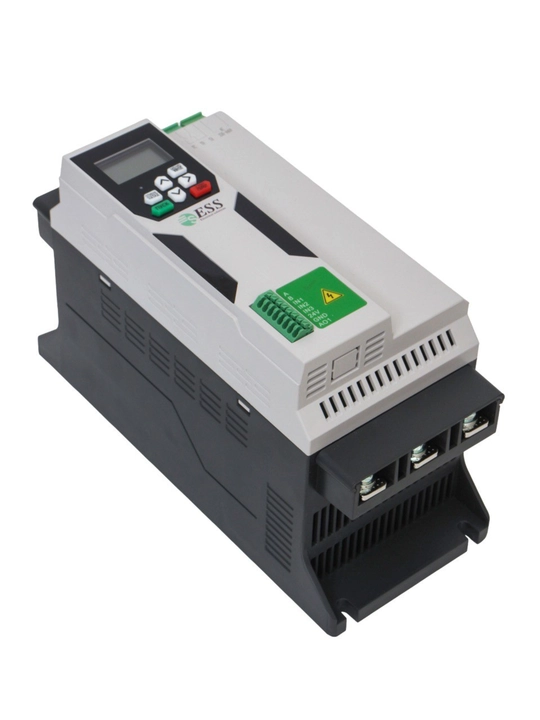

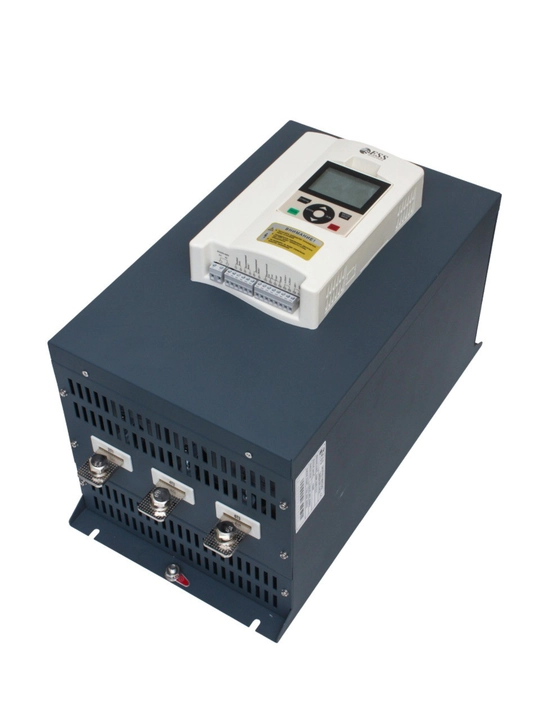

Silliq ishga tushirish qurilmasi (Soft Starter) ESSR1 (quvvati) kVt, sanoat

• Mahsulot turi: Yumshoq ishga tushirish qurilmasi

• Seriya: ESSR1

• Nominal kuchlanish: 380V ±15% (3 faza)

• Tarmoq chastotasi: 50/60 Gts

• Quvvat: 15 kVt dan 320 kVt gacha

• Nominal tok: 30A dan 640A gacha (modifikatsiyaga muvofiq)

• Boshqaruv fazalari soni: 3

• Ishga tushirish rejimlari: Tokni cheklash, kuchlanish rampasi, siltov bilan ishga tushirish (Kickstart)

• Soatiga ishga tushirishlar soni: 10–12 martagacha (harorat rejimiga rioya qilinganda)

• Himoya darajasi: IP20 (elektr shkafiga o'rnatish uchun mo'ljallangan)

Texnik tavsif

ESSR1 seriyali sanoat yumshoq ishga tushirish qurilmalari (YITQ) — bu uch fazali asinxron elektr dvigatellarining ishga tushish va to‘xtash jarayonlarini boshqarish uchun mo‘ljallangan yuqori samarali kuchlanish elektron asboblaridir. Model qatori quvvatlarning keng diapazonini qamrab oladi: ixcham 15 kVt (30A) modellardan tortib, o‘ta kuchli 320 kVt (640A) agregatlargacha.

Asosiy texnik imkoniyatlar:

Quvvat diapazoni: 15, 18.5, 30, 37, 45, 55, 75, 90, 132, 160, 200, 280, 320 kVt.

Tarmoq kuchlanishi: 3 fazali, 380V (±15%), 50/60 Gts.

Ishga tushirish rejimlari: Tokni cheklash, kuchlanish rampasi (silliq ko‘tarilish), siltov bilan ishga tushirish (og‘ir yuklamalar uchun).

Himoya funksiyalari: * Faza uzilishidan himoya (kirish/chiqish).

Haddan tashqari tok yuklamasi va qizib ketishdan himoya.

Fazalar nomutanosibligidan (disbalans) himoya.

Past va yuqori kuchlanishni nazorat qilish.

Interfeys: Parametrlarni sozlash va xatolarni real vaqt rejimida ko‘rsatish uchun raqamli LED-displey.

Sovutish: Majburiy (o‘rnatilgan yuqori unumdorlikdagi ventilyatorlar).

ESSR1 seriyali qurilmalar universal hisoblanib, og‘ir va yengil sanoatning barcha tarmoqlarida qo‘llaniladi.

Qo‘llash sohalari:

Nasos agregatlari: Gidrozarbalarni yo‘qotish, "quruq yurishdan" va to‘xtash vaqtidagi gidrodinamik zarbalardan himoya qilish.

Ventilyatsiya va konditsionerlash: Ventilyatorlarning og‘ir parraklarini yumshoq tezlatish, tasmalar sirpanishini oldini olish.

Kompressorlar: Bosim ostida start berishda porshen guruhi yoki vintli blokga tushadigan yuklamani kamaytirish.

Maydalagich va aralashtirgichlar: Katta inersiyaga ega mexanizmlarni ishga tushirish uchun nazorat qilinadigan aylanish momentini ta'minlash.

Konveyerlar: Yumshoq start tasmadagi siltovlarning va tashilayotgan yukning to‘kilib ketishining oldini oladi.

O'rnatish bo'yicha tavsiyalar:

YITQ qurilmasini yetarli darajada ventilyatsiyaga ega elektr shkaflarida vertikal holatda o‘rnatish tavsiya etiladi.

Yuqori quvvatli modellar uchun (132 kVt dan boshlab) issiqlikni samarali chiqarish uchun qurilmalar orasidagi masofaga rioya qilish shart.

Ishga tushirish jarayoni yakunlangach, tizimning energiya samaradorligini oshirish uchun ulanish sxemasida ko‘zda tutilgan bo‘lsa, aylanma kontaktordan (bypass) foydalanish tavsiya etiladi.
