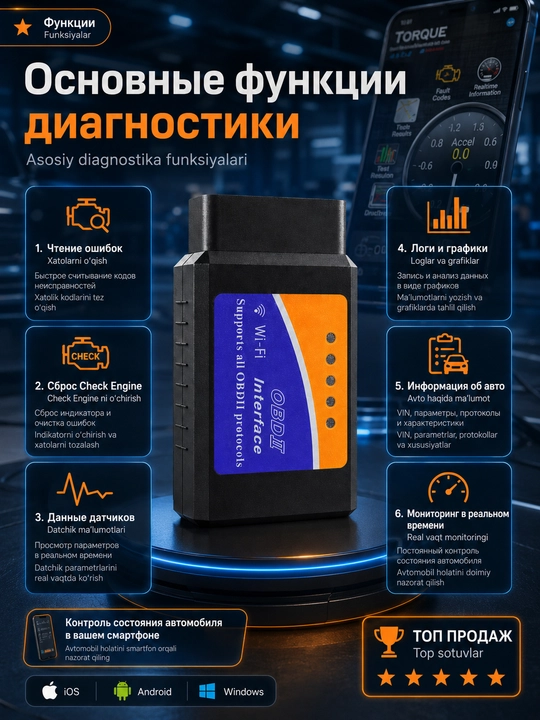

🚘 PIC18F25K80 chipli ELM327 Wi-Fi v1.5 avtoskaneri

Avtomobil diagnostikasini smartfoningiz orqali boshqarish uchun qulay va ixcham yechim.

ELM327 Wi-Fi avtomobilning standart OBD2 diagnostika ulagichiga ulanadi va elektron boshqaruv blokidan olingan ma’lumotlarni smartfon, planshet yoki kompyuterdagi mos ilovaga uzatadi.

Qurilma xatolik kodlarini o‘qish, Check Engine indikatori yonishining ehtimoliy sababini aniqlash, ta’mirdan keyin saqlangan xatolarni o‘chirish hamda dvigatel va datchiklarning mavjud parametrlarini real vaqtda kuzatish imkonini beradi.

Adapter ichida PIC18F25K80 chipi o‘rnatilgan bo‘lib, u diagnostika buyruqlarini barqaror qayta ishlash va asosiy OBDII protokollarini qo‘llab-quvvatlash uchun xizmat qiladi. Wi-Fi ulanish tufayli skaner iPhone/iOS, Android va Windows qurilmalari bilan ishlashi mumkin.

Bu shaxsiy avtomobil egalari, haydovchilar, ustalar, garajlar va avtoservislar uchun foydali diagnostika yordamchisidir.

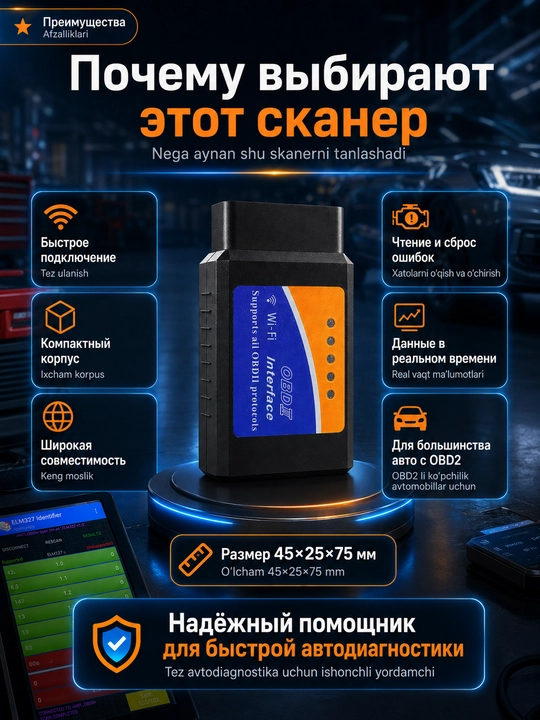

✨ ELM327 Wi-Fi afzalliklari

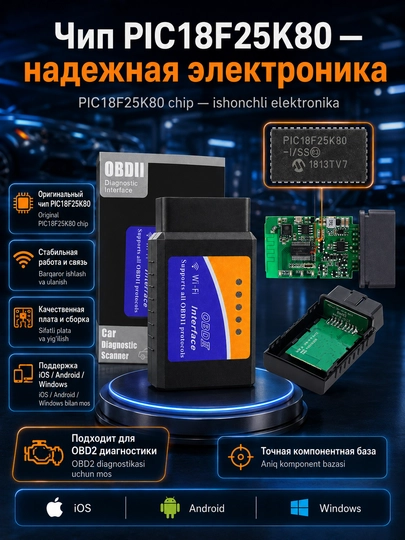

✅ PIC18F25K80 chipi

Asosiy mikrokontroller avtomobil elektron boshqaruv bloki va diagnostika ilovasi o‘rtasida ma’lumot almashishni boshqaradi. Bu barqaror ulanish va asosiy OBDII buyruqlarini qayta ishlashga yordam beradi.

✅ Smartfon orqali diagnostika

Alohida ekran yoki qimmat professional skaner talab qilinmaydi. Adapterni OBD2 ulagichiga ulang, Wi-Fi tarmog‘iga ulaning va mos ilovani ishga tushiring.

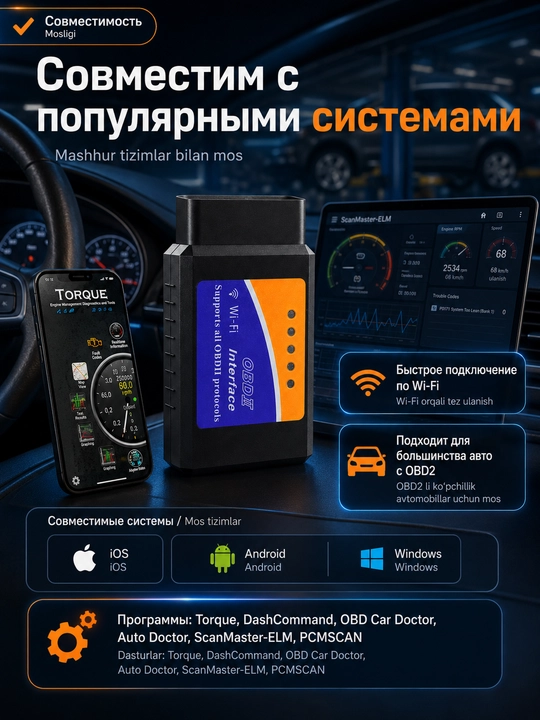

✅ iPhone, Android va Windows bilan mos

Wi-Fi orqali quyidagi qurilmalarda foydalanish mumkin:

📱 iPhone va iPad — iOS

📱 Android smartfon va planshetlari

💻 Windows noutbuk va kompyuterlari

✅ Xatolik kodlarini o‘qish

Skaner dvigatel elektron boshqaruv blokida saqlangan diagnostika kodlarini oladi. Ilova xatolik raqami, tavsifi va nosozlik aniqlangan tizim haqida mavjud ma’lumotlarni ko‘rsatishi mumkin.

✅ Xatolarni va Check Engine indikatorini o‘chirish

Nosozlik sababi bartaraf etilgandan keyin mos ilova yordamida saqlangan xatolarni o‘chirish va Check Engine indikatorini tiklash mumkin.

Kodni o‘chirish mexanik yoki elektr nosozlikni bartaraf etmaydi. Muammo saqlanib qolsa, xatolik yana paydo bo‘lishi mumkin.

✅ Real vaqt ma’lumotlari

Dvigatel ishlayotgan paytda avtomobil tomonidan taqdim etilgan parametrlarni kuzatish mumkin. Ma’lumotlar raqamli ko‘rsatkichlar, asboblar paneli, jadval yoki grafik ko‘rinishida namoyish etilishi mumkin.

✅ Ixcham korpus

Taxminan 45 × 25 × 75 mm o‘lchamli adapter avtomobilda ko‘p joy egallamaydi. Uni qo‘lqop qutisida saqlash, garajda, avtoservisda yoki safarda ishlatish qulay.

✅ OBD2 ulagichidan quvvat oladi

Alohida batareya, akkumulyator yoki zaryadlovchi kabel talab qilinmaydi.

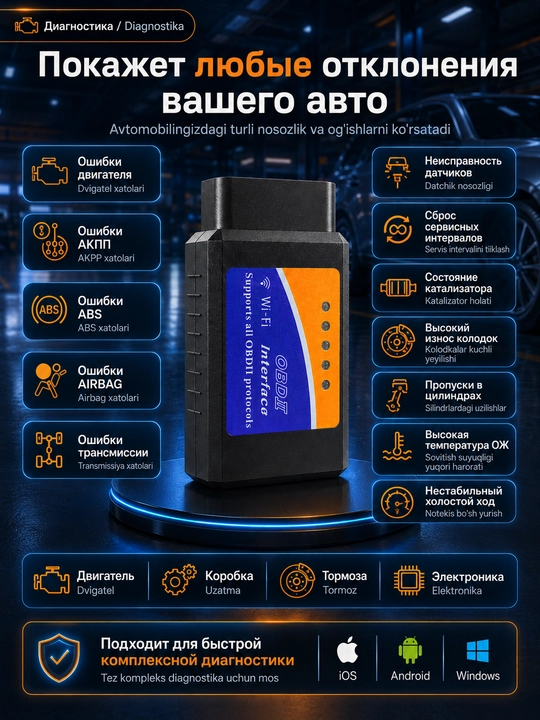

🔍 Diagnostika imkoniyatlari

Mavjud funksiyalar avtomobil markasi, modeli, ishlab chiqarilgan yili, elektron boshqaruv bloki va tanlangan ilovaga bog‘liq.

Mos dastur orqali quyidagi funksiyalar mavjud bo‘lishi mumkin:

🔹 DTC diagnostika kodlarini o‘qish;

🔹 dvigatel xatolarini tushuntirish;

🔹 Check Engine yonish sababini aniqlash;

🔹 ta’mirdan keyin saqlangan kodlarni o‘chirish;

🔹 joriy va kutilayotgan xatolarni ko‘rish;

🔹 yoqilg‘i tizimi holatini tekshirish;

🔹 ekologik testga tayyorlik holatini ko‘rish;

🔹 avtomobil haqidagi mavjud ma’lumotlarni ko‘rish;

🔹 avtomobil qo‘llasa, VIN raqamini o‘qish;

🔹 diagnostika ma’lumotlarini jurnalga yozish;

🔹 parametrlar o‘zgarishini grafikda ko‘rsatish;

🔹 real vaqt monitoringi;

🔹 smartfonda virtual asboblar panelini yaratish;

🔹 natijalarni keyingi tahlil uchun saqlash.

📊 Kuzatilishi mumkin bo‘lgan parametrlar

Avtomobil va ilovaga qarab quyidagilar ko‘rsatilishi mumkin:

⚙️ dvigatel aylanish tezligi;

🚗 avtomobil tezligi;

🌡 sovitish suyuqligi harorati;

🔋 bort tarmog‘i kuchlanishi;

📈 hisoblangan dvigatel yuklanishi;

💨 havo massasi sarfi;

🔧 gaz kelebeği holati;

⛽ yoqilg‘i tizimi bosimi va holati;

🧪 qisqa muddatli yoqilg‘i korreksiyasi;

🧪 uzoq muddatli yoqilg‘i korreksiyasi;

🌬 kirish havosi harorati;

📍 o‘t oldirish burchagi;

🔄 kislorod datchiklari ma’lumotlari;

🌀 kirish kollektoridagi bosim;

⏱ dvigatel ishga tushirilgandan keyingi ish vaqti;

🚦 diagnostika tizimlari holati;

📉 tanlangan parametrlarning grafiklari.

Mavjud ko‘rsatkichlar sonini avtomobilning elektron boshqaruv bloki belgilaydi.

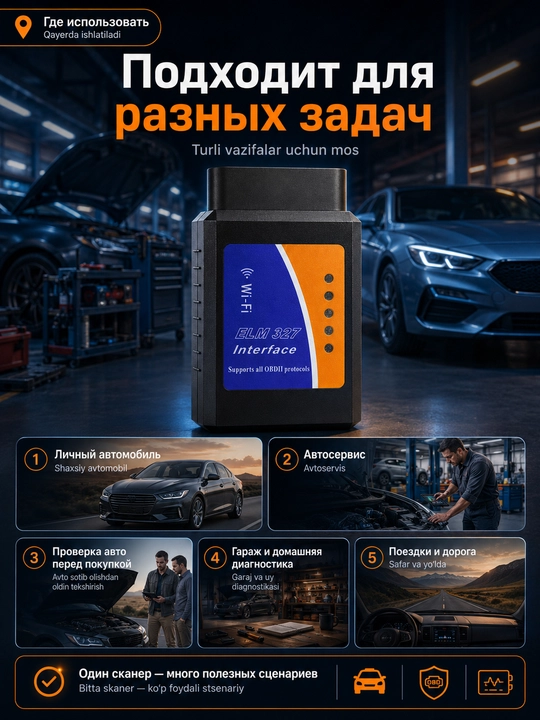

🛠 Qayerda foydalanish mumkin

🚘 Shaxsiy avtomobil uchun

Ogohlantirish indikatori yonganda, dvigatel notekis ishlaganda, yoqilg‘i sarfi oshganda yoki bo‘sh yurish barqaror bo‘lmaganda avtomobilni tez tekshirishga yordam beradi.

🔧 Garaj va mustaqil ta’mirlash uchun

Ta’mirdan oldin xatolarni o‘qish, bajarilgan ish natijasini tekshirish va nosozlik bartaraf etilgandan keyin kodlarni o‘chirish imkonini beradi.

🏢 Avtoservis uchun

Standart OBDII kodlarini o‘qish va dvigatelning asosiy parametrlarini ko‘rish uchun ixcham birlamchi diagnostika vositasi sifatida foydalanish mumkin.

🛒 Avtomobil xarididan oldin tekshirish uchun

Saqlangan va kutilayotgan xatolarni ko‘rish, ayrim joriy parametrlarni tekshirish va ishlatilgan avtomobil haqida qo‘shimcha ma’lumot olishga yordam beradi.

🛣 Safar uchun

Ixcham adapter avtomobilda doimiy saqlanishi va zarur paytda yo‘lda ishlatilishi mumkin.

📊 Parametrlarni kuzatish uchun

Dvigatel aylanishi, harorat, kuchlanish, yuklanish va boshqa mavjud ko‘rsatkichlarni smartfon ekranida ko‘rishni istagan foydalanuvchilar uchun mos.

📱 Tavsiya etiladigan ilovalar

Skanerdan foydalanish uchun mos diagnostika ilovasini o‘rnatish kerak. Dastur operatsion tizim, avtomobil va kerakli funksiyaga qarab tanlanadi.

iOS va Android uchun:

• Car Scanner ELM OBD2

• OBD Car Doctor

• InCarDoc

• DashCommand

• Auto Doctor

• EOBD Facile

• ELMScan

• ELM327 Wi-Fi ni qo‘llaydigan boshqa ilovalar

Asosan Android uchun:

• Torque

• Torque Pro

• OpenDiag

• EconTool ELM327

• Carista

• CVTz50

• PYREN

• PYCLIP

• FORScan — mos avtomobil va konfiguratsiyalar uchun

Windows uchun:

• ScanMaster-ELM

• PCMSCAN

• ScanTool.net

• FORScan

• ELM327 bilan ishlaydigan boshqa dasturlar

⚠️ Ayrim ilovalar pullik bo‘lishi, ichki xaridlarni taklif qilishi yoki kengaytirilgan funksiyalar uchun alohida litsenziya talab qilishi mumkin.

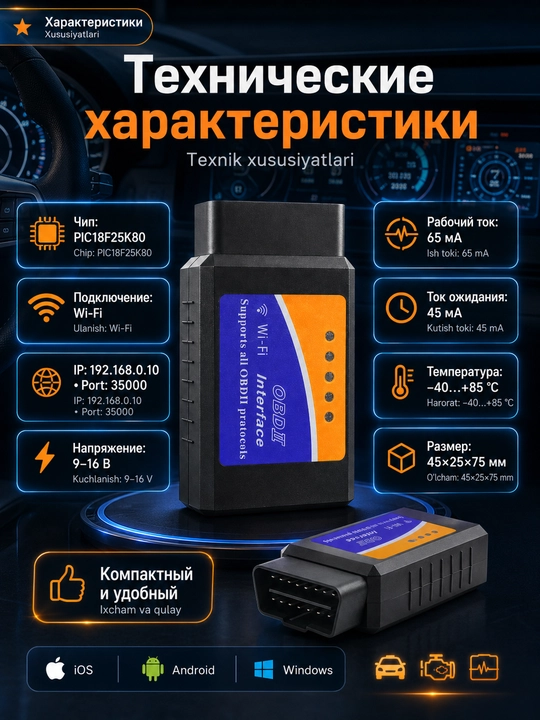

⚙️ Texnik xususiyatlari

🔸 Qurilma turi: avtomobil diagnostika adapteri

🔸 Model: ELM327 Wi-Fi v1.5

🔸 Asosiy chip: PIC18F25K80

🔸 Ulanish interfeysi: Wi-Fi

🔸 Diagnostika standarti: OBDII / EOBD

🔸 Avtomobilga ulanish: standart 16 pinli OBD2 ulagichi

🔸 Wi-Fi tarmoq nomi: WiFi_OBDII

🔸 IP manzil: 192.168.0.10

🔸 Port: 35000

🔸 Ish kuchlanishi: 9–16 V

🔸 Ish toki: taxminan 65 mA

🔸 Kutish toki: taxminan 45 mA

🔸 Ish harorati: −40 dan +85 °C gacha

🔸 Korpus o‘lchami: taxminan 45 × 25 × 75 mm

🔸 Mos tizimlar: iOS, Android, Windows

🔸 Quvvat manbai: avtomobil diagnostika ulagichi

🔸 Qo‘shimcha quvvat: talab qilinmaydi

🔗 Qo‘llab-quvvatlanadigan OBDII protokollari

✅ SAE J1850 PWM — 41,6 Kbaud

✅ SAE J1850 VPW — 10,4 Kbaud

✅ ISO 9141-2

✅ ISO 14230-4 KWP — sekin va tez ishga tushirish

✅ ISO 15765-4 CAN, 11 bit, 500 Kbaud

✅ ISO 15765-4 CAN, 29 bit, 500 Kbaud

✅ ISO 15765-4 CAN, 11 bit, 250 Kbaud

✅ ISO 15765-4 CAN, 29 bit, 250 Kbaud

📲 Qanday ulash kerak

1️⃣ OBD2 ulagichini toping

Diagnostika ulagichi odatda rul ostida, saqlagichlar bloki yonida, markaziy konsolda yoki asboblar panelining pastki qismida joylashadi.

2️⃣ Adapterni ulang

ELM327 skanerini OBD2 ulagichiga mahkam ulang.

3️⃣ Kontaktni yoqing

Diagnostika turiga qarab kontaktni yoqing yoki dvigatelni ishga tushiring.

4️⃣ Wi-Fi tarmog‘iga ulaning

Smartfon, planshet yoki kompyuter Wi-Fi sozlamalarini oching va WiFi_OBDII tarmog‘ini tanlang.

5️⃣ Ilovani sozlang

Diagnostika dasturida quyidagilarni tanlang:

• adapter turi — ELM327;

• ulanish usuli — Wi-Fi;

• IP — 192.168.0.10;

• port — 35000.

6️⃣ Diagnostikani boshlang

Ulanish muvaffaqiyatli bajarilgandan keyin xatolarni o‘qish, datchik parametrlarini ko‘rish, grafik yaratish va avtomobil qo‘llab-quvvatlaydigan boshqa funksiyalardan foydalanish mumkin.

📦 Komplektatsiya

📌 1 × ELM327 Wi-Fi v1.5 avtoskaneri

📌 1 × individual qadoq

📌 Elektron ilova va yo‘riqnoma foydalanuvchi tomonidan alohida o‘rnatiladi

Yetkazib berish partiyasiga qarab qadoq dizayni va tashqi ko‘rinishi biroz farq qilishi mumkin.

⚠️ Moslik haqidagi muhim ma’lumot

Avtoskaner faqat OBDII / EOBD standartini qo‘llab-quvvatlaydigan avtomobillar bilan ishlaydi.

Odatda ushbu standart:

🚘 Amerika bozori uchun ishlab chiqarilgan ko‘pchilik benzinli avtomobillarda taxminan 1996-yildan;

🚘 Yevropa bozoridagi ko‘plab benzinli avtomobillarda taxminan 2001-yildan;

🚘 Yevropa bozoridagi ko‘plab dizel avtomobillarda taxminan 2004-yildan qo‘llanadi.

Bu sanalar taxminiy. Avtomobilda OBD2 ko‘rinishidagi ulagich mavjudligi barcha funksiyalar ishlashini kafolatlamaydi.

⚠️ Alohida elektron bloklar diagnostikasi

ELM327 ning asosiy vazifasi — dvigatel tizimi va universal OBDII protokoli orqali mavjud bo‘lgan ma’lumotlarni tekshirish.

Quyidagi tizimlar bilan ishlash imkoniyati avtomobil va ilovaga bog‘liq:

• ABS;

• Airbag / SRS;

• avtomatik uzatmalar qutisi;

• variator;

• rul boshqaruvi;

• to‘liq uzatma;

• iqlim tizimi;

• elektron qo‘l tormozi;

• servis intervallari;

• adaptiv osma;

• qo‘shimcha kuzov modullari.

Kengaytirilgan diagnostika, kodlash, moslashtirish, dasturlash, servis amallari va yashirin funksiyalarni faollashtirish barcha avtomobillarda mavjud emas.

Xarid qilishdan oldin aniq avtomobil modelining tanlangan ilova bilan mosligini tekshirish tavsiya etiladi.

⚠️ Foydalanish bo‘yicha tavsiyalar

🔸 Avtomobil kam ishlatilsa, adapterni dvigatel o‘chirilgan holatda uzoq vaqt ulagichda qoldirmang. Qurilma oz miqdorda tok iste’mol qiladi va uzoq muddatda akkumulyator quvvatiga ta’sir qilishi mumkin.

🔸 Xatolik kodlarini saqlab olmasdan va nosozlik sababini aniqlamasdan ularni o‘chirmang.

🔸 Haydash vaqtida haydovchini chalg‘itadigan tarzda ilovadan foydalanmang.

🔸 Kengaytirilgan funksiyalardan foydalanishdan oldin dastur yo‘riqnomasini o‘rganing.

🔸 Muhim ta’mirlash ishlari oldidan diagnostika natijasini professional uskunada tasdiqlash tavsiya etiladi.

🌟 Avtomobilingiz haqida ko‘proq ma’lumot

PIC18F25K80 chipli ELM327 Wi-Fi smartfonni qulay diagnostika vositasiga aylantiradi. Skaner avtomobil holati haqida asosiy ma’lumotlarni tez olish, dvigatel parametrlarini kuzatish va texnik xizmat ko‘rsatishda asoslangan qaror qabul qilishga yordam beradi.

Ixcham korpus, Wi-Fi ulanish, mashhur operatsion tizimlar bilan moslik va diagnostika ilovalarining keng tanlovi ushbu adapterni shaxsiy foydalanish, garaj, safar va avtomobilni dastlabki tekshirish uchun foydali yordamchiga aylantiradi.
