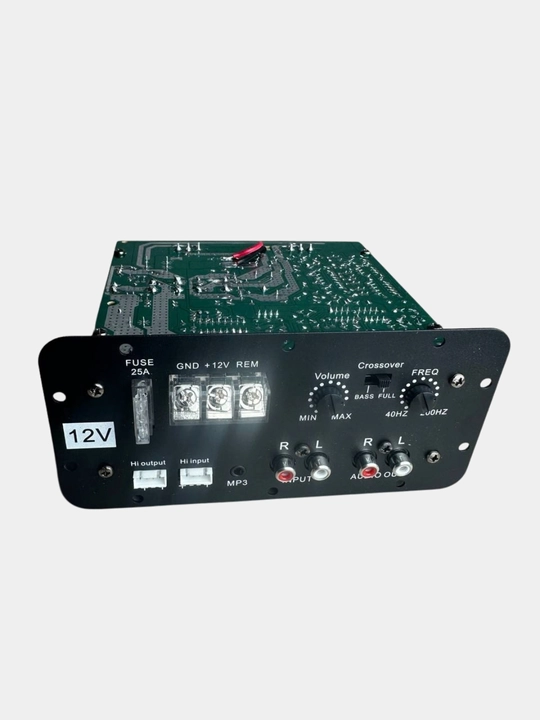

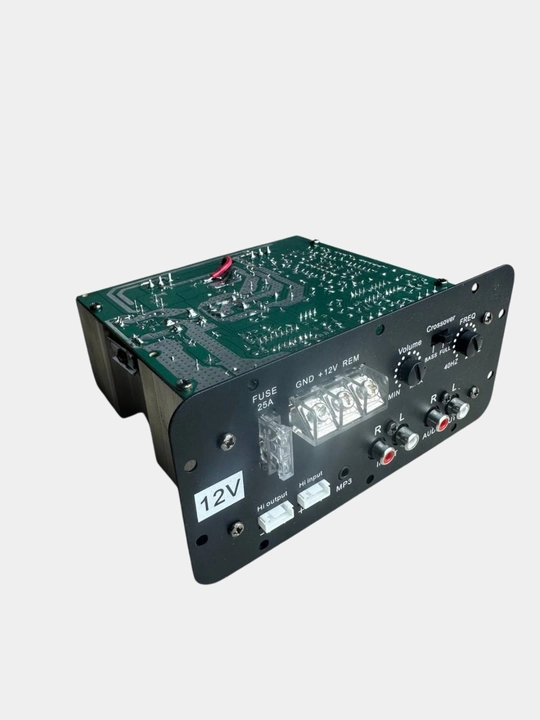

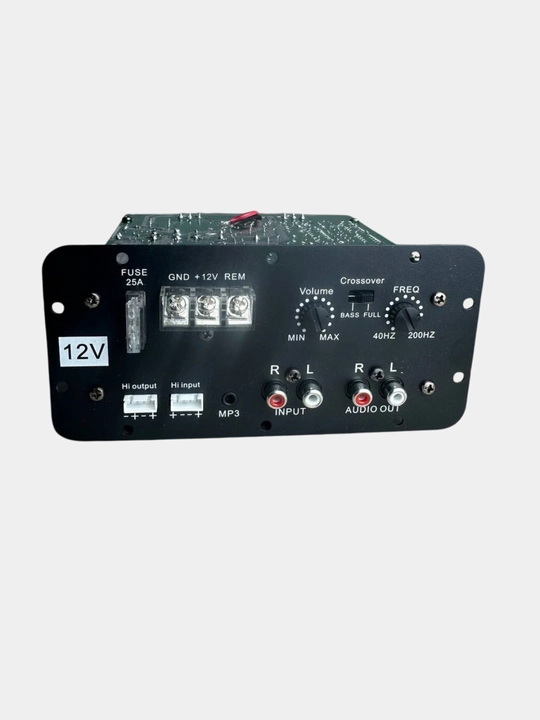

Avtomobil sabvuferi uchun mono Class AB kuchaytirgich moduli, 100 W RMS, 500 W peak

🔊 Ushbu 12 V mono Class AB kuchaytirgich avtomobilda passiv sabvuferni boshqarish yoki alohida 12 V bas tizimini yig‘ish uchun mo‘ljallangan ochiq konstruksiyali moduldir.

Stereo kirish signali qurilma ichida mono signalga birlashtiriladi va bitta sabvufer chiqishiga uzatiladi.

🔧 Asosiy ma’lumotlar

• 🎵 Turi: avtomobil uchun mono sabvufer kuchaytirgichi
• 🔊 Kanal konfiguratsiyasi: 1.0 mono
• 💠 Kuchaytirgich sinfi: Class AB
• ⚡ Real chiqish quvvati: 100 W RMS
• 📢 Ko‘rsatilgan eng yuqori quvvat: 500 W peak
• 🔋 Ishchi kuchlanish: DC 12 V
• 🛡 Saqlagich: 25 A avtomobil pichoqli saqlagichi
• 🎚 Krossover diapazoni: 40–200 Gts
• 🛠 Konstruksiya: korpussiz ochiq modul
• ⚫ Panel rangi: qora

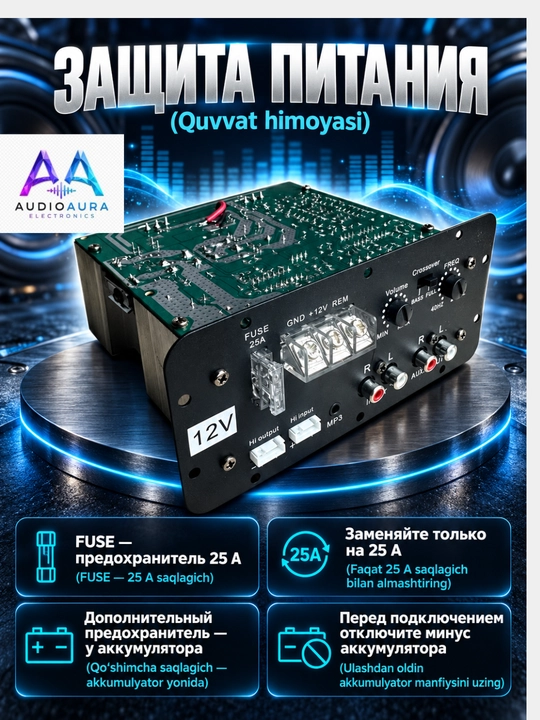

⚡ Quvvat va himoya terminali

🛡 FUSE 25A

• Qisqa tutashuv yoki ortiqcha tok holatida modulni himoya qiladi.
• Faqat bir xil nominaldagi 25 A saqlagich bilan almashtirilishi kerak.
• Kattaroq nominaldagi saqlagich o‘rnatish mumkin emas.
• Avtomobil akkumulyatori yoniga qo‘shimcha liniya saqlagichi o‘rnatish tavsiya etiladi.

➖ GND

• Avtomobil kuzovining bo‘yoq va zangdan tozalangan metall nuqtasiga ulanadi.
• Tashqi quvvat blokida manbaning manfiy − terminaliga ulanadi.
• GND kabeli imkon qadar qisqa va +12 V kabeli bilan bir xil kesimda bo‘lishi kerak.

➕ +12V

• Avtomobil akkumulyatorining musbat + terminaliga ulanadi.
• 25 A tokka mos keladigan qalin quvvat kabelidan foydalanish kerak.
• Kabel avtomobilning harakatlanuvchi yoki qiziydigan qismlaridan uzoqda yotqizilishi kerak.

🔘 REM

• Kuchaytirgichni masofadan yoqish va o‘chirish uchun ishlatiladi.
• Magnitola yoki bosh qurilmaning Remote Out, AMP Control yoki Antenna Control simiga ulanadi.
• REM terminaliga boshqaruv signali kelmasa, kuchaytirgich ishga tushmaydi.

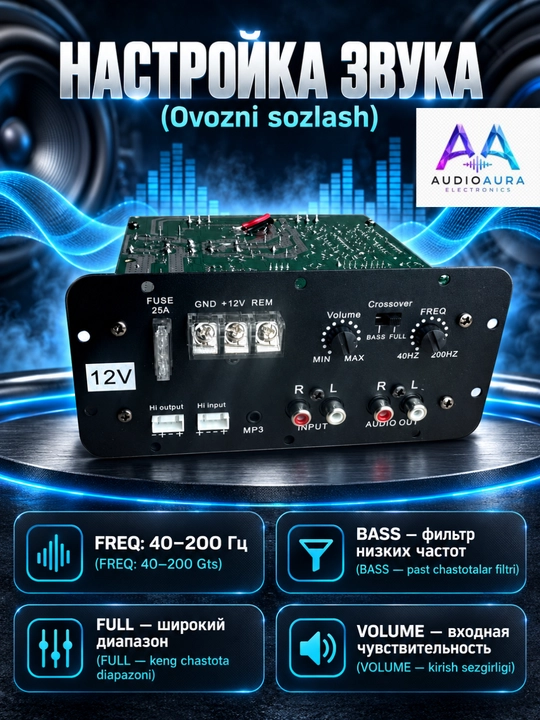

🎚 Ovoz sozlamalari

🔊 VOLUME

• Nomiga qaramay, amalda kirish sezgirligi yoki gain darajasini moslashtiradi.
• Magnitolaning chiqish signali bilan kuchaytirgich darajasini muvofiqlashtirish uchun ishlatiladi.
• Dastlab MIN holatidan boshlash va buzilish paydo bo‘lmaguncha asta-sekin oshirish tavsiya etiladi.

🔄 CROSSOVER — BASS/FULL

• BASS: past chastota filtri yoqiladi; sabvufer uchun tavsiya etilgan rejim.
• FULL: signalning kengroq chastota diapazoni uzatiladi.
• Sabvufer ishlatilganda kalitni BASS holatiga o‘rnating.

🎛 FREQ — 40–200 Gts

• Past chastota filtrining yuqori chegara nuqtasini belgilaydi.
• 40 Gts: faqat eng chuqur bas chastotalari.
• 200 Gts: sabvuferga yuqoriroq bas chastotalari ham uzatiladi.
• Ko‘pchilik sabvufer tizimlari uchun sozlashni taxminan 60–100 Gts oralig‘idan boshlash mumkin.

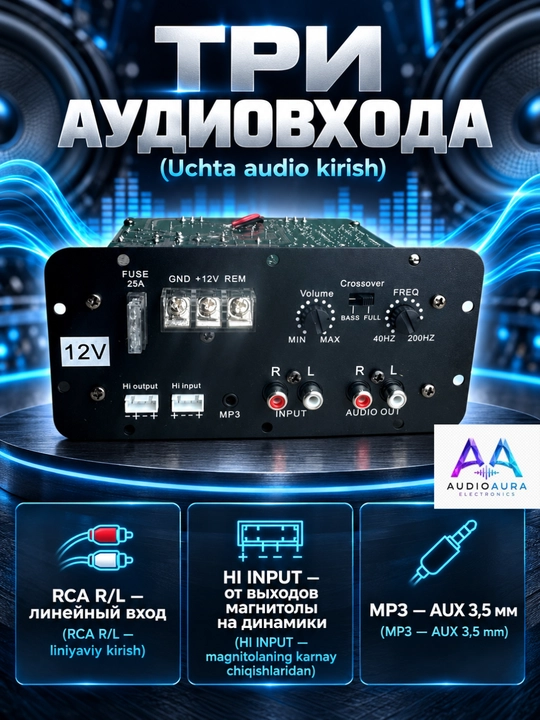

🔌 Audio kirishlari

🔴⚪ INPUT R/L

• Magnitola yoki protsessorning past darajali RCA chiqishlariga ulanadi.
• Chap va o‘ng stereo signal kuchaytirgich ichida mono kanalga birlashtiriladi.
• Signal sifati uchun ekranlangan RCA kabelidan foydalanish tavsiya etiladi.

🔈 HI INPUT

• RCA chiqishi bo‘lmagan zavod magnitolari uchun yuqori darajali kirish.
• Magnitolaning kolonka chiqishlaridan signal qabul qiladi.
• Ulanishda musbat va manfiy qutblanishni saqlash kerak.

🎧 MP3 INPUT

• 3,5 mm AUX audio kirishi.
• Telefon, pleer yoki boshqa analog audio qurilmani ulash imkonini beradi.
• Qurilma ovozini past darajadan boshlash tavsiya etiladi.

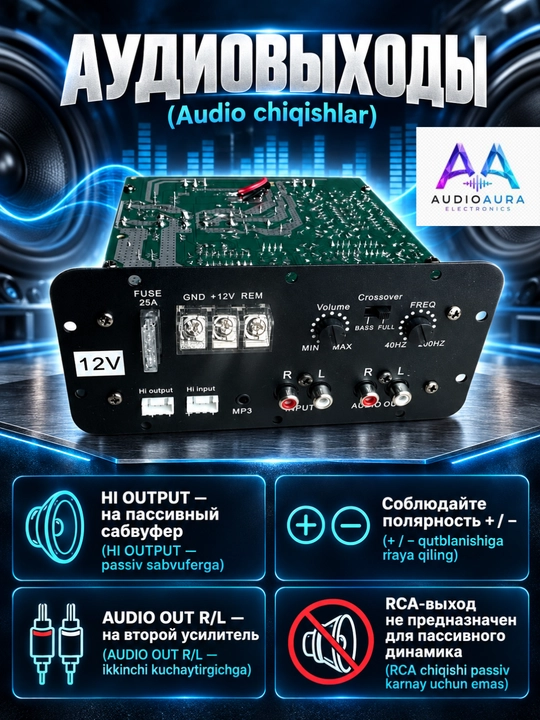

🔊 Audio chiqishlari

🔉 HI OUTPUT

• Passiv sabvuferga to‘g‘ridan-to‘g‘ri ulanadigan kuchaytirilgan mono chiqish.
• Musbat va manfiy terminal qutblanishiga rioya qilish kerak.
• Sabvuferning ruxsat etilgan qarshiligini ulashdan oldin tekshirish zarur.

🔴⚪ AUDIO OUT R/L

• Kirish audio signalini ikkinchi kuchaytirgichga uzatish uchun RCA liniya chiqishi.
• Qo‘shimcha kuchaytirgich yoki faol akustik tizimni ketma-ket ulash imkonini beradi.
• Bu passiv karnay chiqishi emas.

🔌 Tavsiya etilgan ulash tartibi

1. 🔋 Akkumulyatorning manfiy terminalini uzing.
2. ➖ GND kabelini avtomobil kuzoviga ishonchli ulang.
3. ➕ +12 V quvvat kabelini ulang.
4. 🛡 Akkumulyator yaqiniga mos liniya saqlagichini o‘rnating.
5. 🔘 REM simini magnitolaning boshqaruv chiqishiga ulang.
6. 🎧 RCA, HI INPUT yoki MP3 kirishlaridan birini tanlab ulang.
7. 🔉 Passiv sabvuferni HI OUTPUT chiqishiga ulang.
8. 🎚 VOLUME regulyatorini MIN holatiga qo‘ying.
9. 🔄 CROSSOVER kalitini sabvufer uchun BASS holatiga o‘rnating.
10. 🔋 Akkumulyatorni ulang va tizimni past ovozdan tekshiring.

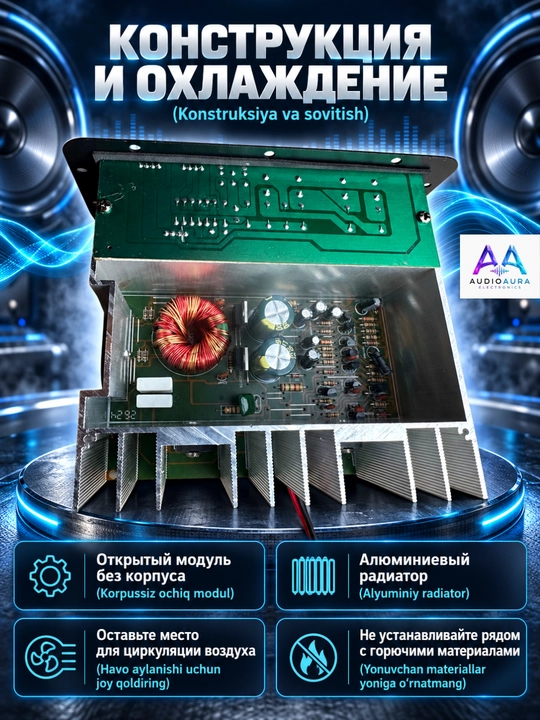

❄️ Sovitish

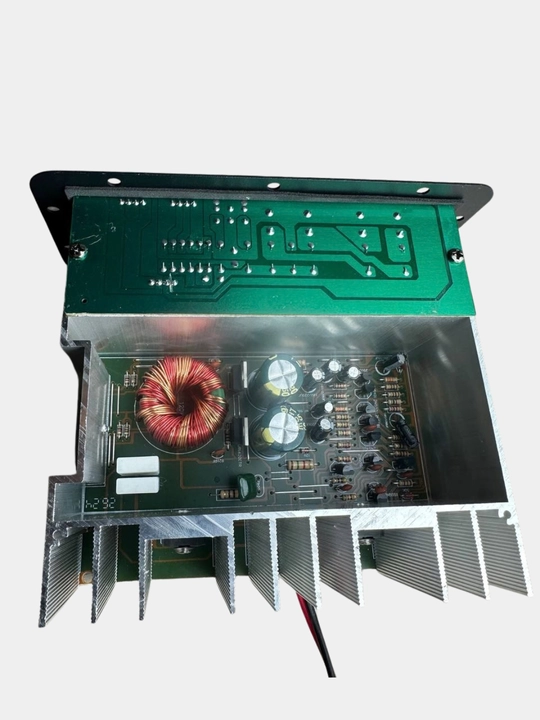

• 🌡 Katta alyuminiy radiator Class AB kuchaytirgich elementlaridan issiqlikni chiqaradi.
• 🌬 Radiator atrofida erkin havo aylanishi bo‘lishi kerak.
• ⛔ Modulni yopiq, shamollatilmaydigan yoki yonuvchan materialga tegib turadigan joyga o‘rnatmang.
• Class AB sxemasi yuqori ovozda sezilarli issiqlik chiqarishi mumkin.
