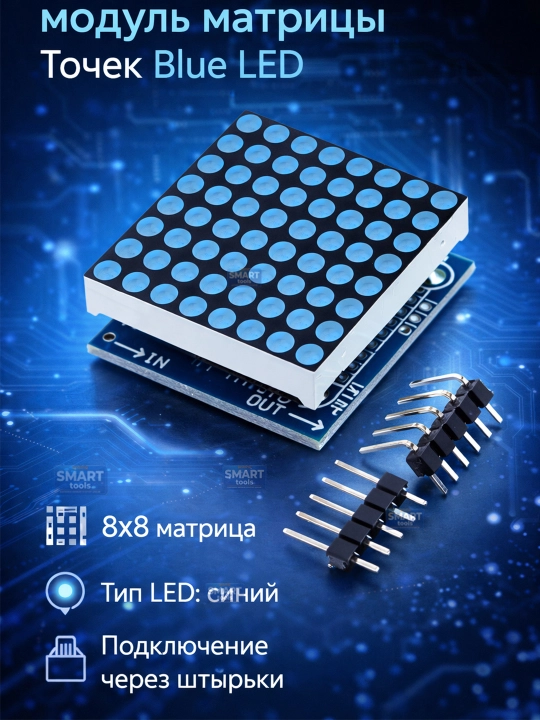

Arduino uchun 8x8 LED Matritsa MAX7219 moduli (Qizil, Yashil, Ko'k ranglar)

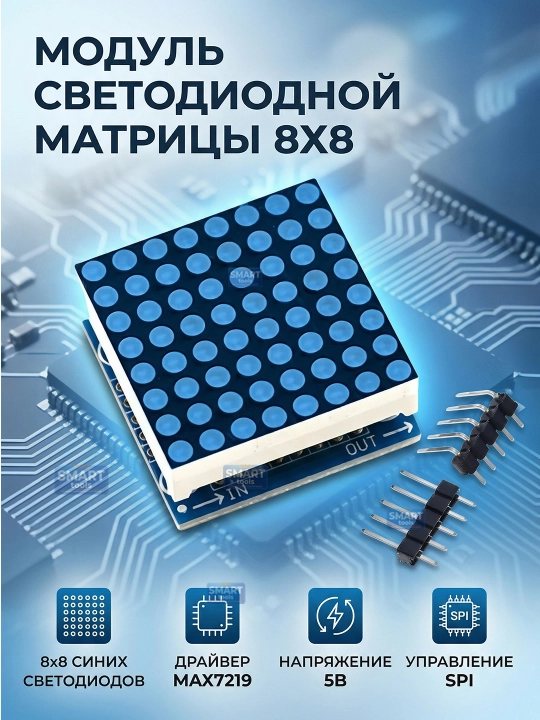

MAX7219 drayverli 8x8 LED matritsa moduli

Ushbu ixcham va yorqin modul Arduino, Raspberry Pi, ESP8266/ESP32 va boshqa mikrokontrollerlar asosidagi DIY loyihalaringizda harakatlanuvchi matnlar (begushaya stroka), informatsion tablolar, soatlar va turli vizual effektlarni yaratish uchun juda mos keladi.

Modul uch xil rangda taqdim etiladi: Qizil, Yashil va Ko'k. Bu sizning loyihangiz uchun eng mos rangni tanlash imkonini beradi.

Asosiy afzalliklari:

• MAX7219 drayveri: O'rnatilgan chip 64 ta svetodiodning dinamik indikatsiyasi bo'yicha barcha ishlarni o'z zimmasiga oladi va mikrokontroller xotirasi hamda resurslarini sezilarli darajada tejaydi.
• Oson ulanish (SPI): Modulni boshqarish uchun atigi 3 ta signal simi (DIN, CS, CLK) va elektr toki kerak bo'ladi.
• Kaskadli ulanish (IN/OUT): Modullarning kirish (IN) va chiqish (OUT) kontaktlari mavjud. Bu ularni ketma-ket ulab, mikrokontrollerdan qo'shimcha simlar tortmasdan uzun displeylar va harakatlanuvchi yozuvlar yaratish imkonini beradi.

Texnik xususiyatlari:

• Ishlash kuchlanishi: 5 V
• Matritsa turi: Umumiy katod (Common Cathode), 8x8 nuqta
• Boshqaruv interfeysi: SPI (ketma-ket)
• Svetodiodlar rangi: Qizil / Yashil / Ko'k (tanlangan modifikatsiyaga qarab)
• Modul o'lchamlari: ~ 32 mm x 32 mm x 13 mm
• O'rnatish teshiklari: 4 ta (diametri 3 mm)

Kontaktlar (Pinout):

• VCC — Quvvat 5V
• GND — Yer (Minus)
• DIN — Ma'lumot kirishi (Data in)
• CS — Chipni tanlash (Chip Select)
• CLK — Takt signali (Clock)

To'plam tarkibi: 1 x 8x8 MAX7219 matritsa moduli 1 x To'g'ri shtekerli ulagich (Pin header)
