220V rozetka uchun 16A kuchlanish relesi, voltmetr va ampermetr

【Yuqori va past kuchlanishdan himoya】

Rele tarmoq kuchlanishini doimiy nazorat qiladi. Kuchlanish belgilangan diapazondan chiqsa, ulangan qurilmaning quvvat ta’minoti avtomatik uziladi va elektr jihozining shikastlanish xavfini kamaytirishga yordam beradi. Kuchlanish me’yoriga qaytgach, quvvat avtomatik tiklanadi.

【Sozlanadigan himoya chegaralari】

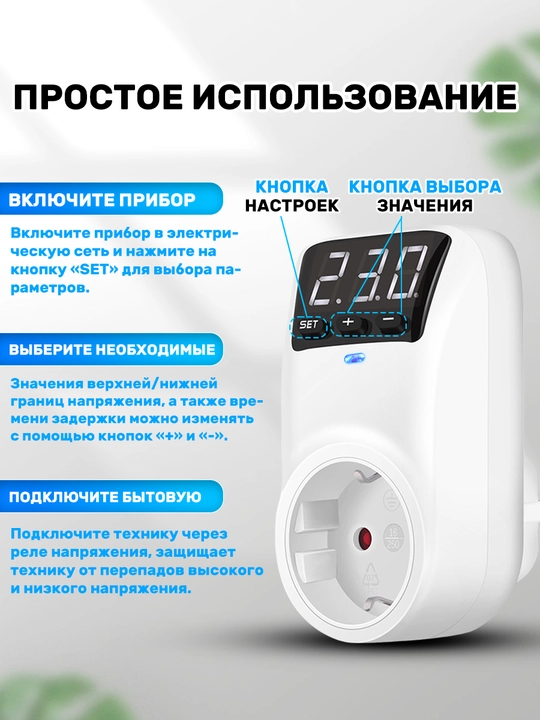

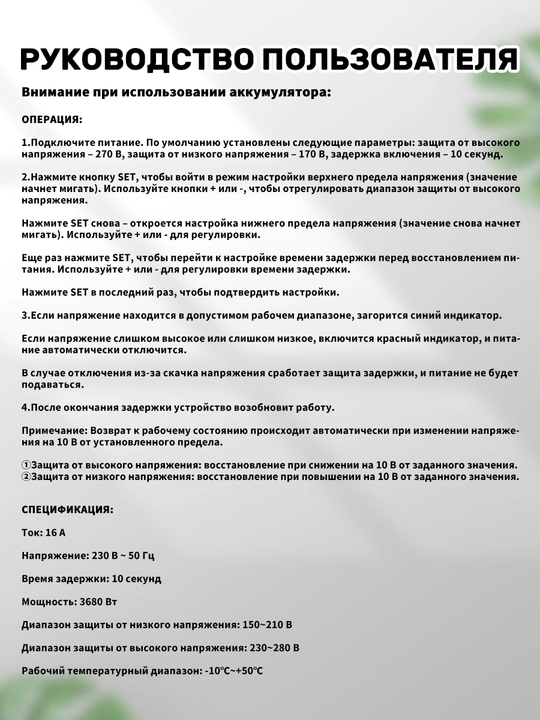

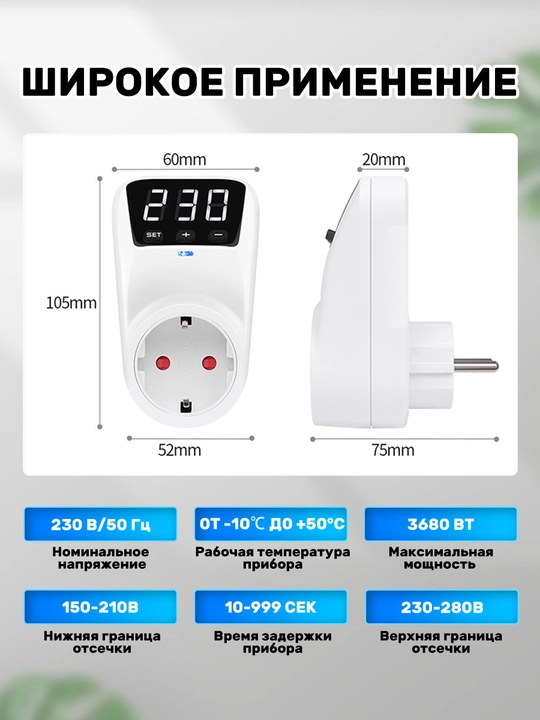

Past kuchlanishdan himoya diapazoni 150–210 V, yuqori kuchlanishdan himoya diapazoni esa 230–280 V. Zavod sozlamalari — 170 V va 270 V. Parametrlarni korpusdagi SET, “+” va “−” tugmalari orqali sozlash mumkin.

【Kechikish bilan avtomatik tiklash】

Himoya ishga tushganda, ulangan jihoz kechikish vaqti tugaguncha elektr tarmog‘idan uzilgan holatda qoladi. Shundan so‘ng rele quvvatni avtomatik tiklaydi. Zavoddagi standart kechikish vaqti — 10 soniya.

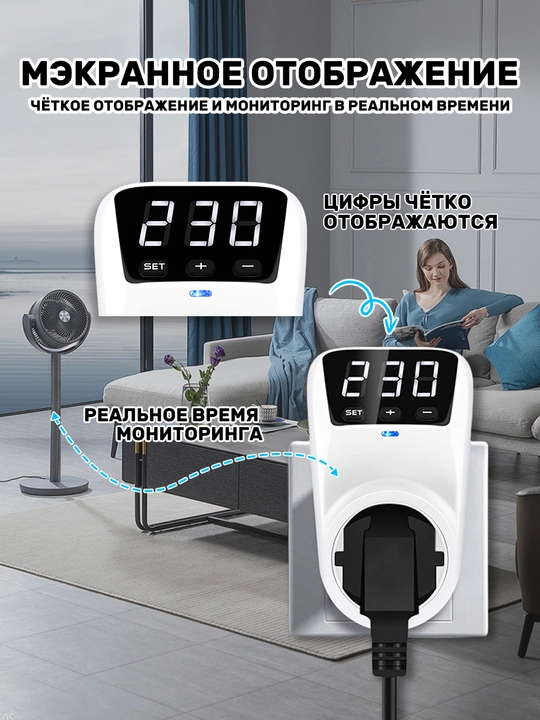

【Ish holatini nazorat qilish】

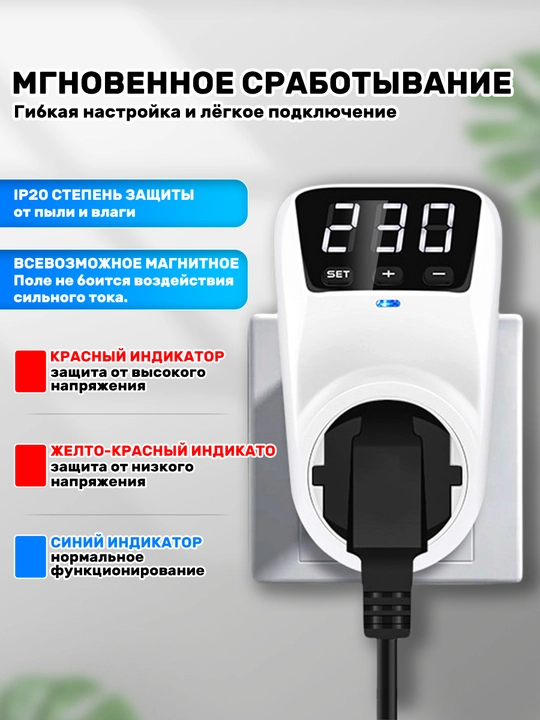

Qurilmaning ish holatini indikator orqali kuzatish mumkin. Normal kuchlanishda ko‘k indikator yonadi. Kuchlanish juda yuqori yoki past bo‘lsa, qizil indikator yonadi va quvvat avtomatik ravishda uziladi.

【16 A va 3680 Vt gacha quvvat】

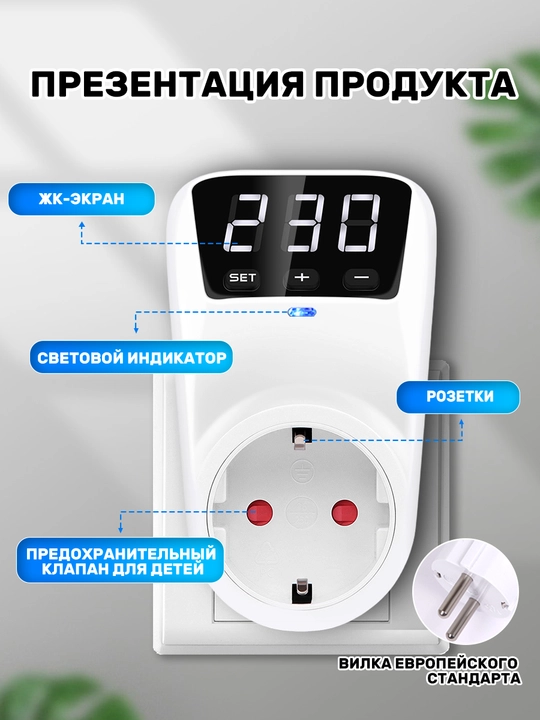

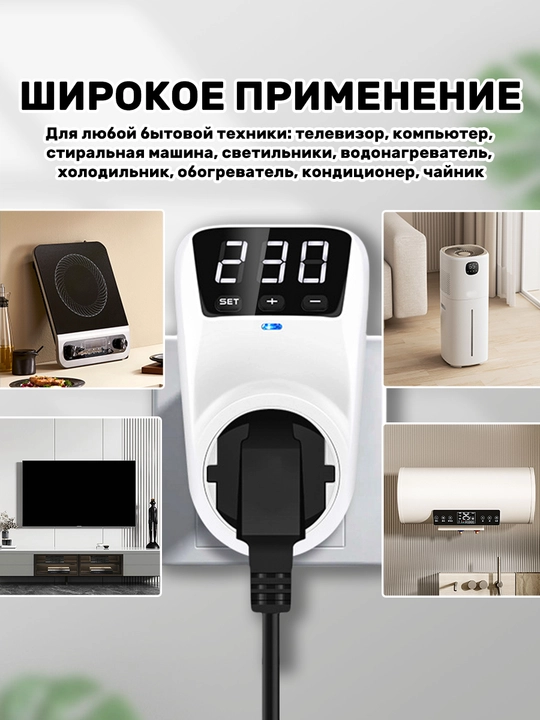

Rele 16 A gacha tok va 3680 Vt gacha maksimal yuklama uchun mo‘ljallangan. Rozetkali ixcham konstruktsiya murakkab o‘rnatishni talab qilmaydi: releni rozetkaga, elektr jihozini esa relega ulash kifoya.

Foydalanish qoidalari

Ishlatishdan oldin yo‘riqnoma bilan tanishib chiqing. Korpusi shikastlangan qurilmadan yoki yuqori namlik sharoitida foydalanmang. Qurilmani mustaqil ravishda ochmang va ta’mirlamang. Tozalash uchun benzin, spirt, erituvchi yoki abraziv vositalardan foydalanmang.
