УЗО / дифференциальная защита — серия Schneider Electric Easy9

Устройства защитного отключения (УЗО) предназначены для защиты от утечки тока и предотвращения поражения электрическим током.

Также применяются для снижения риска возгорания электропроводки.

❗ Важно: данные устройства не являются дифференциальными автоматами — они не защищают от короткого замыкания и перегрузки, поэтому используются совместно с автоматическими выключателями.

Назначение:

• защита человека от поражения током
• контроль утечек тока
• противопожарная защита

Технические параметры:

• Номинальное напряжение: 230/400 В
• Частота: 50/60 Гц
• Монтаж: DIN-рейка
• Стандарты: IEC

Артикулы и характеристики

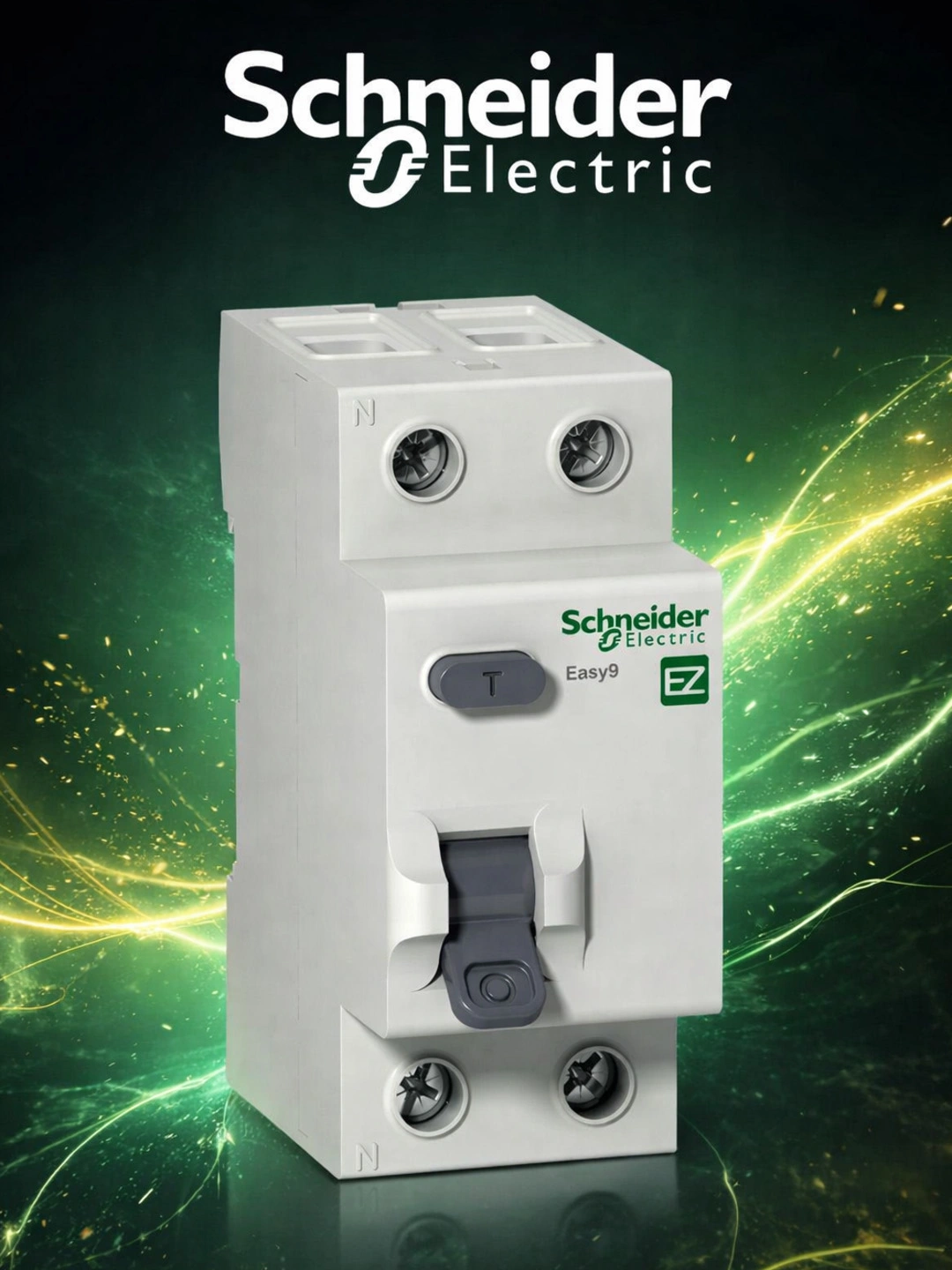

EZ9R34425 — УЗО

Устройство защитного отключения

• Полюса: 2P
• Номинальный ток: 25 A
• Ток утечки: 30 мА
• Тип: AC

Защита человека от поражения электрическим током.

EZ9R34463 — УЗО

Устройство защитного отключения

• Полюса: 2P
• Номинальный ток: 63 A
• Ток утечки: 30 мА
• Тип: AC

Подходит для линий с повышенной нагрузкой.

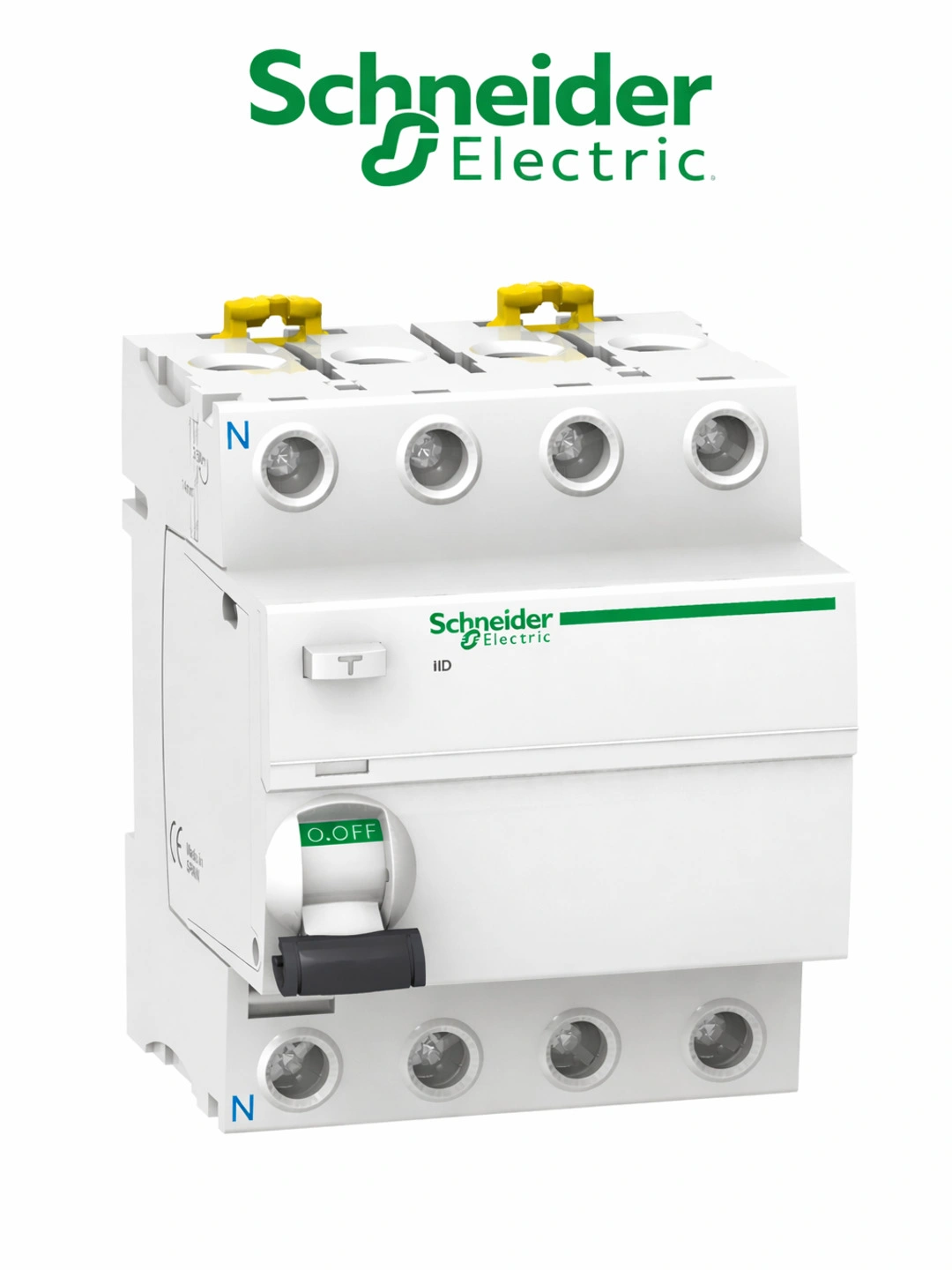

EZ9R63440 — УЗО

Устройство защитного отключения

• Полюса: 4P
• Номинальный ток: 40 A
• Ток утечки: 300 мА
• Тип: AC

Применяется в трехфазных сетях.

EZ9R63463 — УЗО

Устройство защитного отключения

• Полюса: 4P
• Номинальный ток: 63 A
• Ток утечки: 300 мА
• Тип: AC

Противопожарная защита трехфазных линий с повышенной нагрузкой.

Почему выбирают 30 мА или 300 мА

• 30 мА — чувствительное УЗО
• Используется для защиты человека.
• Срабатывает при небольшой утечке, безопасной для жизни, но опасной при контакте.
• 300 мА — противопожарное УЗО
• Устанавливается для защиты проводки.
• Реагирует на утечки, вызывающие нагрев кабеля и риск возгорания, но не предназначено для защиты человека.

📌 На практике:

• 30 мА ставят на розетки, ванную, бытовые линии
• 300 мА ставят на ввод или на всю линию как общий противопожарный уровень
•
