Стереоусилитель 2.0 для пассивных колонок, 12 В, DX-797AA / DX-7377 / DX7190

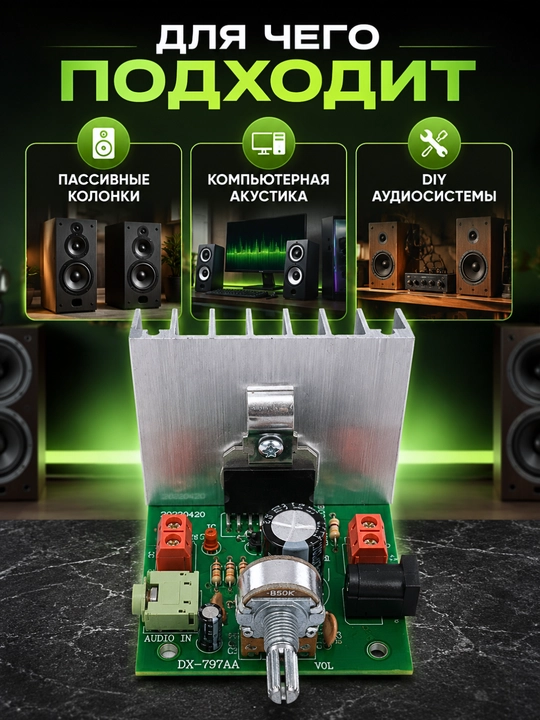

Плата стереоусилителя предназначена для усиления аналогового аудиосигнала и подключения двух пассивных колонок. Подходит для ремонта и модернизации акустики, самостоятельной сборки колонок и различных домашних или автомобильных аудиосистем.

В карточке представлены три варианта: DX-797AA, DX-7377 и DX7190. Перед оформлением заказа выберите необходимую модель.

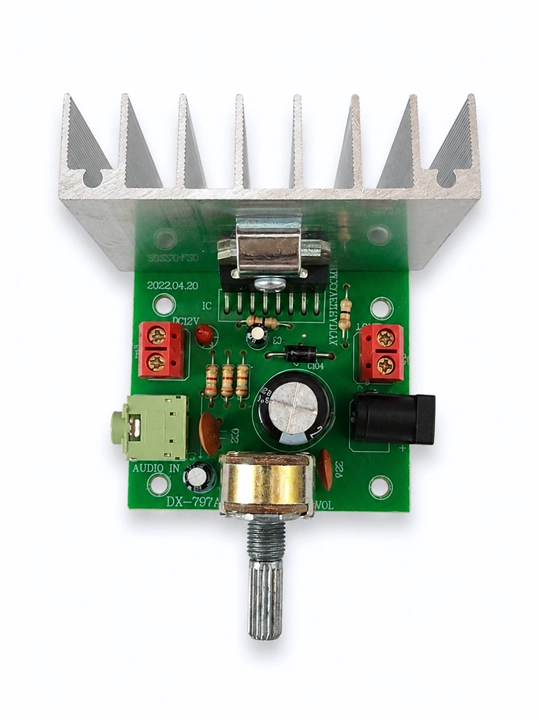

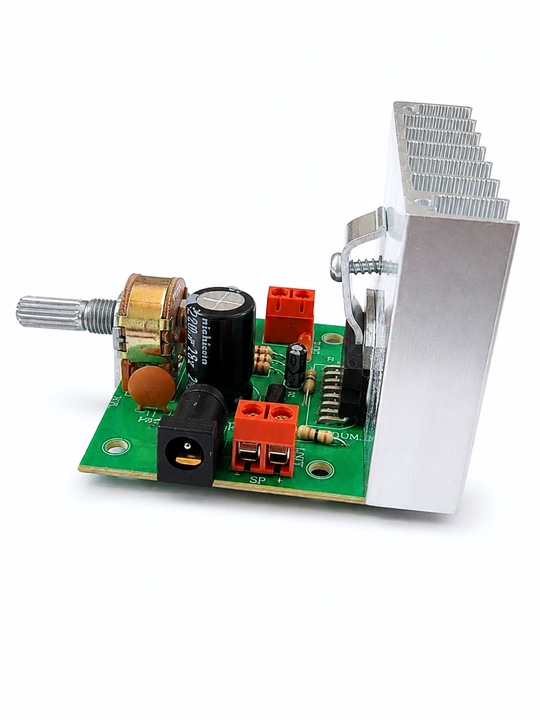

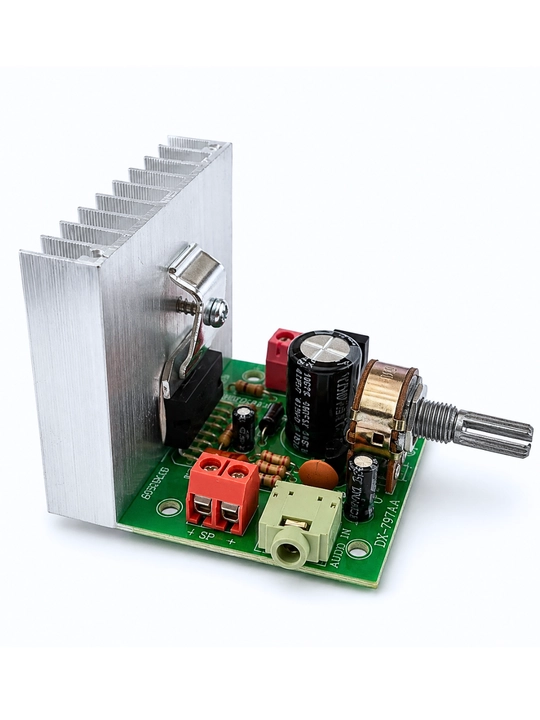

DX-797AA — компактный стереоусилитель

Компактная двухканальная плата на микросхеме UTC TDA7377. Оснащена входом AUX 3,5 мм, двумя винтовыми выходами для колонок и поворотным регулятором громкости.

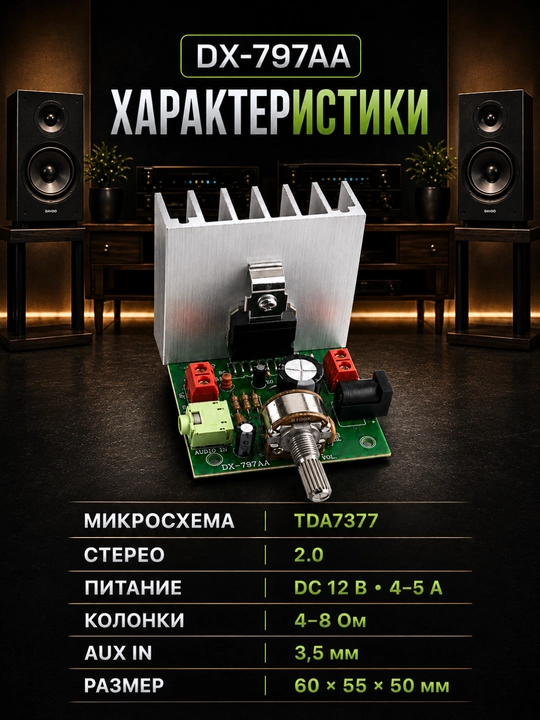

Характеристики DX-797AA:

• микросхема: UTC TDA7377;

• класс усилителя: AB;

• количество каналов: 2, стерео;

• рекомендуемое питание: DC 12 В, 4–5 А;

• сопротивление колонок: 4–8 Ом;

• ориентировочная мощность при 12 В: 2 × 12–15 Вт;

• выходная мощность при 14,4 В и нагрузке 4 Ом: до 2 × 20 Вт;

• аудиовход: AUX 3,5 мм;

• регулировка: громкость;

• регулятор: B50K, 50 кОм;

• размер: приблизительно 60 × 56 × 50 мм;

• алюминиевый радиатор охлаждения;

• встроенного выключателя нет;

• регулировки баса и высоких частот нет.

DX-7377 — стереоусилитель с темброблоком

Двухканальная плата на микросхеме TDA7377 с отдельной регулировкой громкости, баса и высоких частот. Подходит для подключения компьютера, телефона, аудиоплеера и других источников аналогового звука.

Характеристики DX-7377:

• микросхема: TDA7377;

• класс усилителя: AB;

• количество каналов: 2, стерео;

• заявленная максимальная мощность: 40 + 40 Вт;

• ориентировочная мощность при питании 12 В: 2 × 12–15 Вт;

• питание по информации производителя: DC 12–15 В, не менее 3 А;

• рекомендуемый блок питания: DC 12 В, 4–5 А;

• сопротивление колонок: 4–8 Ом;

• аудиовход: два разъёма RCA;

• выходы: две пары винтовых клемм OUT1 и OUT2;

• регулировки: BASS, TREBLE и VOL;

• потенциометры: B50K, 50 кОм;

• фильтрующий конденсатор: 3300 мкФ, 16 В;

• размер платы: приблизительно 120 × 80 мм;

• общий размер с регуляторами: приблизительно 120 × 95 × 35 мм;

• алюминиевый радиатор охлаждения;

• встроенного выключателя нет.

Несмотря на указанный производителем диапазон 12–15 В, для продолжительной эксплуатации DX-7377 рекомендуется питание 12 В, поскольку на плате установлен конденсатор с рабочим напряжением 16 В.

DX7190 — стереоусилитель с регулировкой звука

Двухканальная плата с отдельной регулировкой громкости, низких и высоких частот. Предназначена для самостоятельной сборки, ремонта и модернизации акустических систем.

Характеристики DX7190:

• количество каналов: 2, стерео;

• заявленная максимальная мощность: 50 + 50 Вт;

• питание по информации производителя: DC 12–15 В, не менее 3 А;

• регулировки: громкость, бас и высокие частоты;

• аналоговый вход для подключения компьютера, телефона, CD-, MP3- или MP4-плеера;

• два выхода для пассивных колонок;

• алюминиевый радиатор охлаждения.

Заявленные 40 + 40 Вт и 50 + 50 Вт являются максимальными значениями производителя. Фактическая выходная мощность зависит от напряжения и тока блока питания, сопротивления колонок, уровня входного сигнала и допустимых искажений.

Bluetooth, USB-плеер и FM-радио в платы не встроены. Надписи CD, PC, MP3 и MP4 означают возможность подключения аналогового аудиовыхода соответствующего устройства.

Комплектация: выбранная плата усилителя — 1 шт. Провода, блок питания, корпус, ручки регуляторов и динамики в комплект не входят. По заявлению производителя, платы проходят индивидуальную проверку.

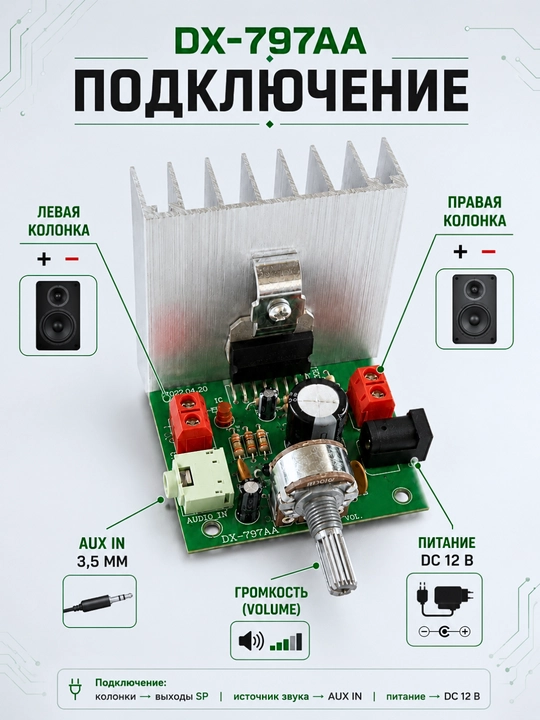

Важно: каждую колонку необходимо подключать к отдельной паре выходных клемм согласно обозначениям на плате. Нельзя объединять минусовые контакты двух выходов между собой или соединять их с минусом питания.
