Сервопривод для проектов Ардуино и электроники SG90

• Сервопривод - 1 шт.

• Качалки - 3 шт.

• Саморезы - 3 шт.

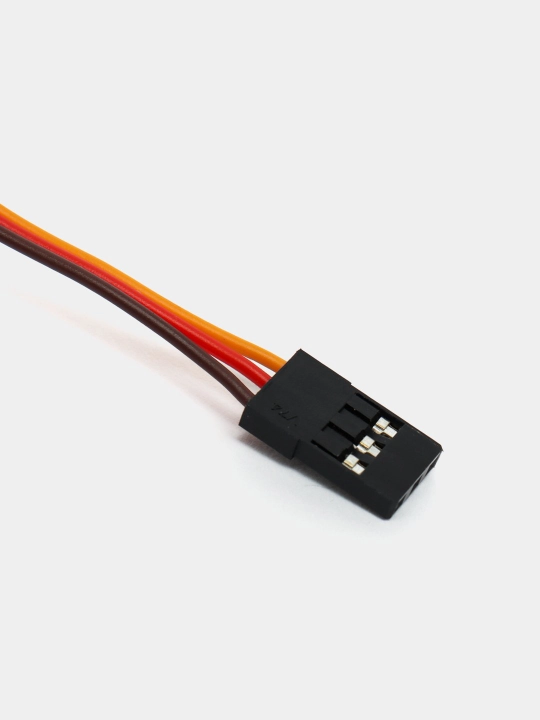

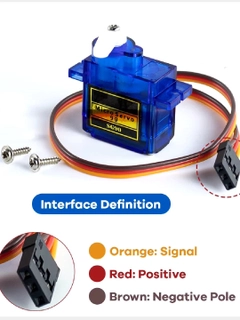

• Коричневый - GND

• Красный - Питание 3,3..6 В

• Оранжевый - Управление

Сервопривод SG90: Ваш надежный помощник в робототехнических проектах

Что такое сервопривод SG90?

Сервопривод SG90 - это компактный электрический двигатель, который позволяет точно позиционировать вал в заданном положении. Он широко используется в различных проектах на базе Arduino и других микроконтроллеров для создания подвижных механизмов.

Как работает сервопривод SG90?

Сервопривод содержит встроенный микроконтроллер, который управляет положением вала. Путем подачи импульсов определенной длительности на управляющий провод, можно установить желаемый угол поворота вала.

Для чего используется сервопривод SG90?

Робототехника: Создание роборук, ног, поворотных платформ и других подвижных механизмов.

Моделирование: Управление рулями, элеронами и другими элементами моделей самолетов, кораблей и автомобилей.

Автоматизация: Создание автоматических систем открытия/закрытия дверей, жалюзи и т.д.

Игрушки: Придание жизни игрушкам и интерактивным устройствам.

Прототипирование: Быстрое создание прототипов различных механизмов.

Основные характеристики сервопривода SG90:

Угол поворота: Обычно составляет около 180 градусов.

Скорость вращения: Зависит от модели и нагрузки, но обычно составляет несколько секунд на полный оборот.

Крутящий момент: Ограничен, поэтому подходит для небольших нагрузок.

Питание: Обычно 4.8-6 В.

Размер: Компактный, что позволяет использовать его в ограниченном пространстве.

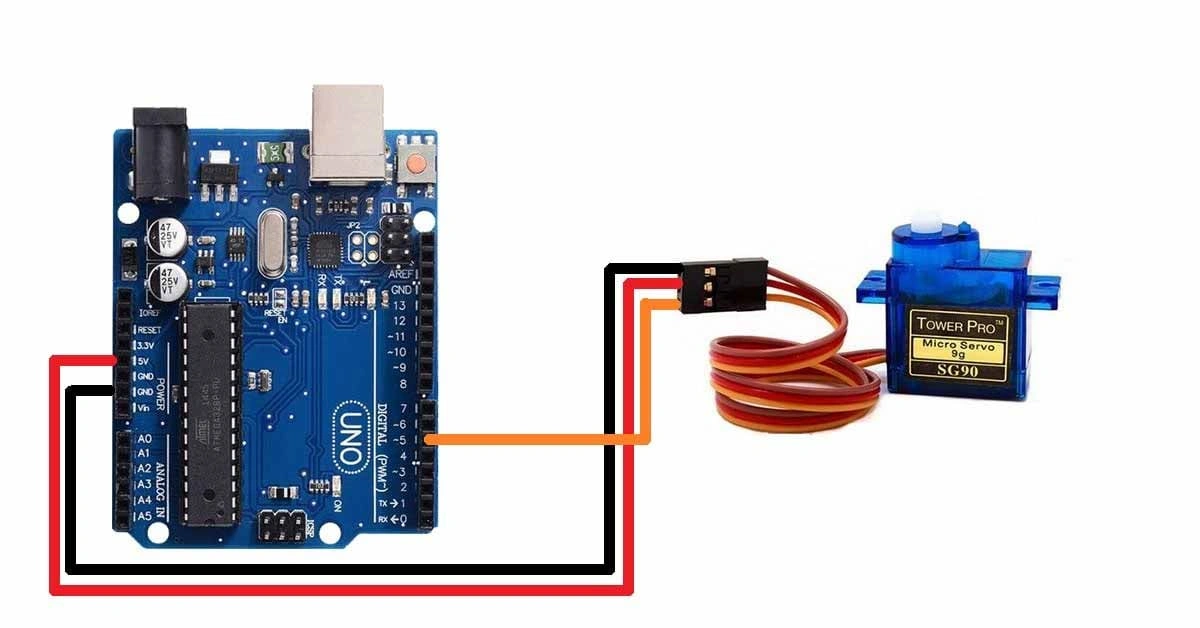

Подключение сервопривода к Arduino:

Для подключения сервопривода к Arduino необходимо:

Подключить питание: Подсоедините положительный и отрицательный выводы сервопривода к источнику питания (например, к плате Arduino).

Подключить управляющий провод: Подсоедините управляющий провод сервопривода к цифровому выходу Arduino.

Программирование сервопривода:

Для управления сервоприводом в Arduino используется библиотека Servo. С ее помощью можно задавать угол поворота сервопривода.

Советы по использованию:

Выбор сервопривода: При выборе сервопривода обращайте внимание на его крутящий момент, скорость и угол поворота, чтобы он соответствовал вашим задачам.

Питание: Обеспечьте стабильное питание сервопривода, чтобы избежать нестабильной работы.

Заземление: Обеспечьте надежное заземление всех компонентов для предотвращения помех.

Библиотека Servo: Изучите возможности библиотеки Servo для более сложных манипуляций с сервоприводами.

Заключение

Сервопривод SG90 - это универсальный инструмент для создания различных механизмов в ваших проектах на базе Arduino. Благодаря своей простоте использования и доступности, он стал популярным среди любителей электроники и робототехники.

Напряжение питания: 3,3 В .. 6 В

Длина кабеля: 25 см

Материал шестерней: Нейлон

Материал корпуса: ABS

Масса: 9 гр.

Время поворота на угол 60°: 100 мс

Момент: 1.6 кг*см

Максимальный угол поворота: 180 гр.
