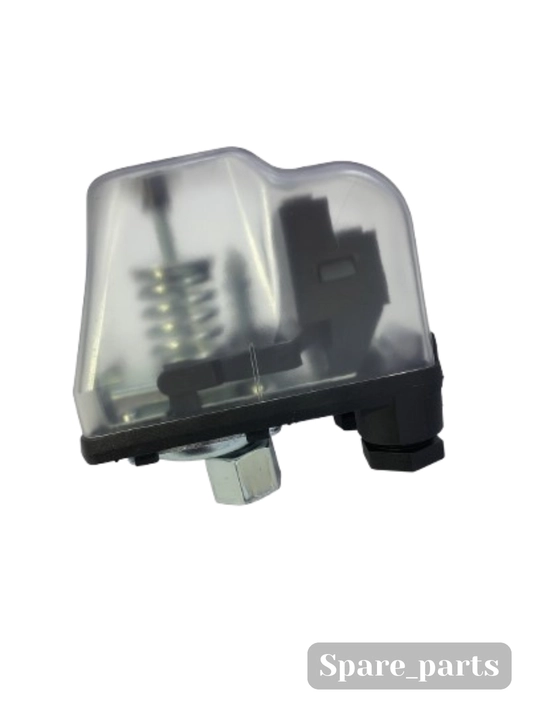

Реле давления воды для насоса 550, 750, 1100

Реле давления PM/5 применяется в автоматических системах водоснабжения, поливочных установках, установках пожаротушения, системах кондиционирования и т.п., в которых рабочей средой является вода. В зависимости от того, увеличивается или уменьшается контролируемое в системе давление, реле замыкает или размыкает цепь электропитания насоса, включая или выключая, таким образом, насос.

Принцип работы:

PM/5 представляет собой двухконтактное реле коммутации электрических цепей, срабатывающее по давлению воды.

Принцип действия следующий: при небольшом (менее 1 бар или предварительно настроенной величины) давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на то или иное устройство, которым реле управляет; при превышении давления в системе определенной (предварительно настроенной) величины его контакты размыкаются, разрывая таким образом цепь питания управляемого реле устройства.

После подключения и предварительной настройки реле давления работает в автоматическом режиме.

Реле давления используется для автоматического включения и отключения электрического насоса в зависимости от давления воды в системе.

Реле давления является одним из элементов насомной станции. Характеристики аппарата: температура рабочей среды, С0-40.

Для насосов PW550,750,1100, подходит для насосов Shimge, Grandfar, Intop, EPA и других насосов из нержавеющей стали.

Конструктивные особенности и материалы:

Электрические контакты: нормально замкнутые, из сплава меди, с накладкой Ag-Ni.

Мембрана из обрезиненного тканевого материала (резина NBR).

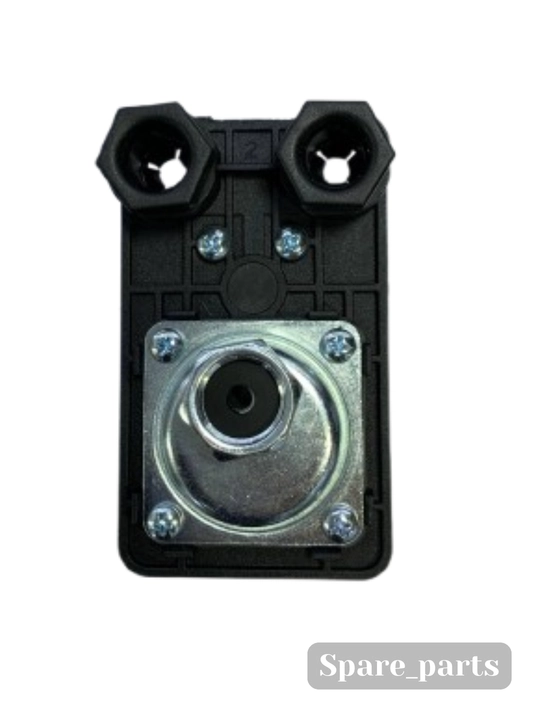

Гидравлическое соединение выполнено из оцинкованной стали.

Надежно фиксирующие кабельные зажимы.

Клеммная колодка с полностью изолированными рабочими частями.

Шкала позволяет выставить давление выключения насоса

Прозрачная крышка корпуса реле
