Модуль зарядного устройства и защиты литиевой батареи TP4056A

• Микросхема: TP4056A

• Входное напряжение: Обычно 5В (USB)

• Выходное напряжение: 4,2В (для литий-ионных аккумуляторов)

• Ток зарядки: Обычно 1А

• Защита: от перегрузки, перезаряда, короткого замыкания, перегрева

• Индикация: светодиодные индикаторы

• Размеры: компактные, легко помещаются в различные устройства

Что это такое?

Модуль зарядного устройства и защиты литиевой батареи TP4056A - это компактная электронная плата, предназначенная для безопасной зарядки литий-ионных аккумуляторов. Он обеспечивает контроль над процессом зарядки, защищая аккумулятор от перегрузки, перезаряда, короткого замыкания и перегрева.

Как это работает?

Зарядка: Модуль принимает входное напряжение (обычно 5В от USB) и преобразует его в необходимое напряжение для зарядки литиевой батареи (около 4,2В). Ток зарядки обычно ограничен 1А, но может варьироваться в зависимости от конкретной модели модуля.

Защита: Встроенная микросхема TP4056A отслеживает напряжение и ток на аккумуляторе и автоматически отключает зарядку при достижении полной зарядки или в случае возникновения нештатных ситуаций.

Индикация: Большинство модулей имеют светодиодные индикаторы, которые сигнализируют о состоянии зарядки: красный - зарядка идет, зеленый - зарядка завершена.

Для чего используется?

Зарядка литий-ионных аккумуляторов: Используется для зарядки различных устройств, питающихся от литиевых батарей, таких как:

Портативные зарядные устройства (power bank)

Электронные сигареты

Самодельные устройства на базе Arduino и других микроконтроллеров

Гаджеты и игрушки с литиевыми аккумуляторами

Защита аккумуляторов: Предотвращает повреждение аккумулятора из-за неправильной зарядки, продлевая его срок службы.

Основные характеристики:

Микросхема: TP4056A

Входное напряжение: Обычно 5В (USB)

Выходное напряжение: 4,2В (для литий-ионных аккумуляторов)

Ток зарядки: Обычно 1А

Защита: от перегрузки, перезаряда, короткого замыкания, перегрева

Индикация: светодиодные индикаторы

Размеры: компактные, легко помещаются в различные устройства

Преимущества:

Простота использования: Не требует сложной настройки, достаточно подключить аккумулятор и источник питания.

Безопасность: Защищает аккумулятор от повреждений.

Низкая стоимость: Доступен по цене.

Высокая надежность: Проверенная временем схема.

Как подключить модуль?

Подключите положительный полюс аккумулятора к выводу "B+" на модуле.

Подключите отрицательный полюс аккумулятора к выводу "B-" на модуле.

Подключите источник питания (например, USB) к выводам "IN+" и "IN-" на модуле.

Важные замечания:

Выбор аккумулятора: Выбирайте аккумулятор с номинальным напряжением 3,7В и емкостью, соответствующей вашим потребностям.

Ток зарядки: Убедитесь, что ток зарядки модуля соответствует максимальному току зарядки вашего аккумулятора.

Безопасность: Соблюдайте правила техники безопасности при работе с электрическими схемами.

Дальнейшие шаги:

Изучение документации: Ознакомьтесь с техническими характеристиками конкретной модели модуля.

Сборка схемы: Соедините модуль с другими компонентами вашей схемы.

Программирование (при необходимости): Если вы используете микроконтроллер, напишите программу для управления зарядкой.

Тестирование: Проверьте работу модуля, убедитесь, что аккумулятор заряжается правильно.

[Изображение модуля TP4056A]

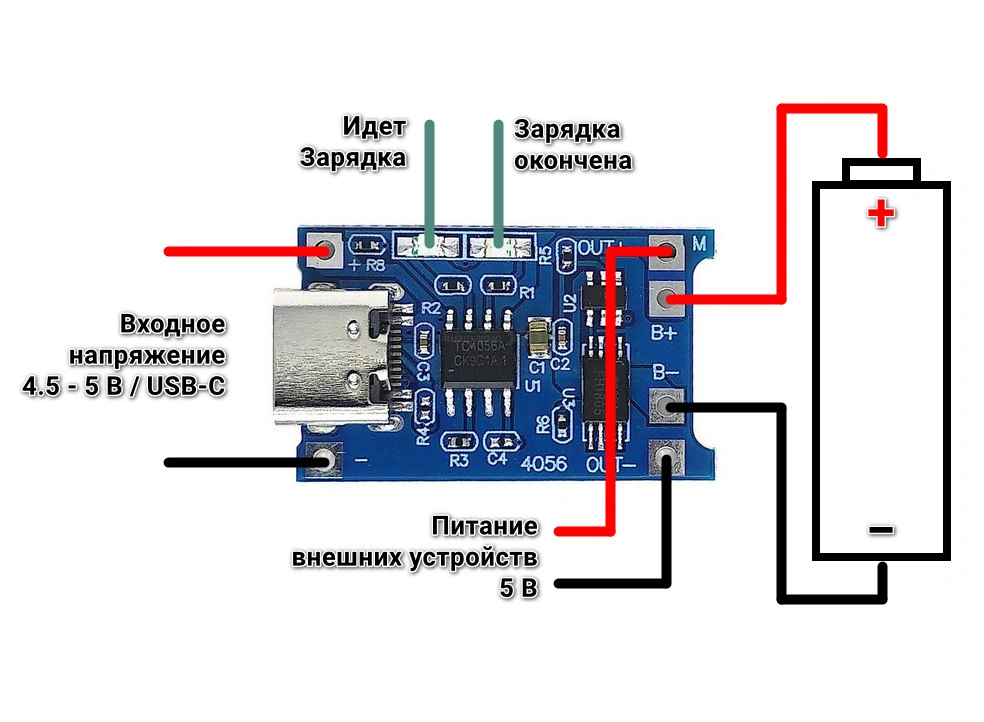

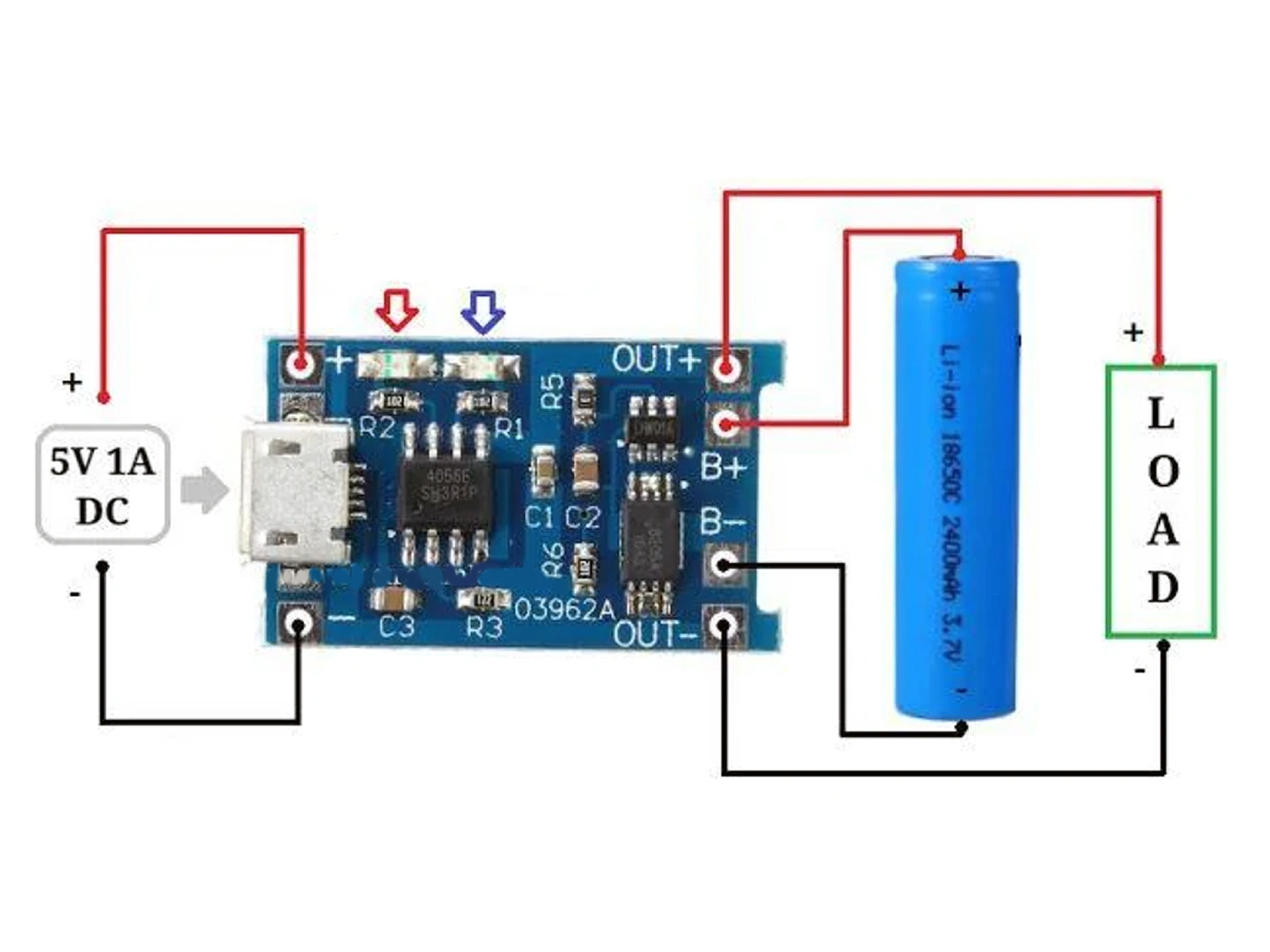

[Схема подключения модуля TP4056A]
