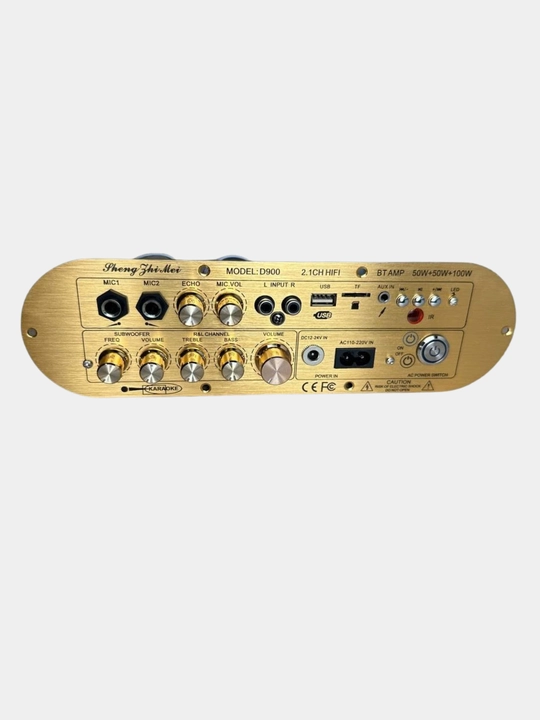

Модуль караоке-усилителя Sheng Zhi Mei D900 2.1 с Bluetooth, 50 Вт + 50 Вт + 100 Вт

🔊 Sheng Zhi Mei D900 — встраиваемая HiFi-панель усилителя формата 2.1 для домашней аудиосистемы, караоке-колонки или другого DIY-проекта.

Модуль управляет левой и правой основными колонками, а также отдельным пассивным сабвуфером. Усилительная часть заявлена на базе двух микросхем TPA3116D2 класса D.

🔧 Основная информация

• 🏷 Бренд: Sheng Zhi Mei

• 🧩 Модель: D900

• 🎵 Тип: встраиваемая панель караоке-усилителя 2.1

• 🔈 Конфигурация каналов: 2.1

• 🔊 Левый канал: до 50 Вт

• 🔊 Правый канал: до 50 Вт

• 🔉 Канал сабвуфера: до 100 Вт

• 💠 Микросхемы усилителя: 2 × TPA3116D2, класс D

• 🛠 Конструкция: открытый электронный модуль без корпуса

• 🟡 Цвет лицевой панели: золотистый

• 🎤 Назначение: музыка, караоке и акустические системы 2.1

• Подключать нельзя колонки с сопротивлением ниже 4 Ом. Сопротивление колонок — 4–8 Ом. Выход для сабвуфера — 3–6 Ом.

🔊 Аудиосистема 2.1

• 🔈 Канал L: для левой основной колонки

• 🔈 Канал R: для правой основной колонки

• 🔉 Канал SUB: для пассивного сабвуфера

• 🎶 Стереочасть: до 50 Вт + 50 Вт

• 💥 Канал сабвуфера: до 100 Вт

• 📢 Общая заявленная конфигурация: 50 Вт + 50 Вт + 100 Вт

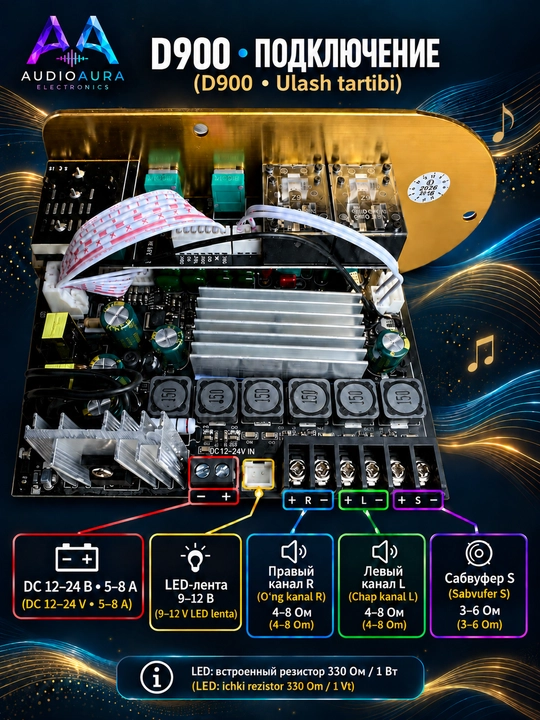

Колонки подключаются к винтовой клеммной колодке на задней стороне модуля.

📡 Источники аудио

• 📶 Bluetooth: беспроводная передача звука со смартфона, планшета или ноутбука

• 💾 USB: воспроизведение аудио с USB-накопителя

• 💳 TF/MicroSD: воспроизведение музыки с карты памяти

• 🎧 AUX IN: линейный вход 3,5 мм

• 🔴⚪ L INPUT R: стереовход RCA для внешней техники

• 🎛 IR: приёмник инфракрасного пульта

Телевизор, компьютер, телефон, DVD/CD-проигрыватель и другую аналоговую технику можно подключить через AUX или RCA.

🎤 Функции караоке

• 🎙 MIC1: вход первого микрофона

• 🎙 MIC2: вход второго микрофона

• 🔌 Размер микрофонных разъёмов: 6,35 мм

• 🎛 ECHO: регулировка эффекта эха или реверберации

• 🎚 MIC VOL: общая громкость микрофонов

Два микрофонных входа удобны для дуэтного пения, небольших мероприятий и голосовых объявлений.

🎚 Настройка звука

• 🔉 SUBWOOFER FREQ: настройка верхней граничной частоты сабвуфера

• 🔊 SUBWOOFER VOLUME: громкость сабвуфера

• 🎚 TREBLE: высокие частоты основных левого и правого каналов

• 🎚 BASS: низкие частоты основных левого и правого каналов

• 🔊 VOLUME: общая громкость системы

• 🎤 MIC VOL: громкость микрофонов

• 🎛 ECHO: интенсивность эффекта эха

Регуляторы TREBLE и BASS являются общими для левого и правого стереоканалов.

⏯ Управление воспроизведением

• ⏮ Предыдущая композиция/функция режима

• ⏯ Воспроизведение или пауза

• ⏭ Следующая композиция/функция режима

• 🔄 Переключение источников сигнала

• 💡 LED: включение или выключение подключённой декоративной подсветки

• 🎛 ИК-приёмник: получение команд с пульта

🔌 Разъёмы и выходы

• 🎙 2 × микрофонный вход 6,35 мм

• 🔴⚪ 1 × стереовход RCA L/R

• 🎧 1 × вход AUX 3,5 мм

• 💾 1 × порт USB-A

• 💳 1 × слот TF/MicroSD

• 🔈 Винтовой выход левого канала

• 🔈 Винтовой выход правого канала

• 🔉 Винтовой выход пассивного сабвуфера

• 🔋 Вход питания DC 12–24 В 20A

• 🏠 Вход питания AC 110–220 В

• 💡 Управление внешней LED-подсветкой

⚡ Важная информация о мощности

На лицевой панели указана следующая выходная мощность:

• 🔊 Левый канал: 50 Вт

• 🔊 Правый канал: 50 Вт

• 🔉 Сабвуфер: 100 Вт

• 📢 Общая конфигурация: 50 Вт + 50 Вт + 100 Вт

Эти значения являются максимальной мощностью, заявленной производителем. Они не обозначены как мощность RMS или непрерывная мощность, доступная одновременно на всех каналах.

Фактическая выходная мощность зависит от:

• напряжения и допустимого тока источника питания;

• сопротивления подключённых динамиков;

• уровня входного сигнала;

• охлаждения и вентиляции;

• условий монтажа.

Для получения высокой мощности от входа DC требуется качественный блок питания 24 В с достаточным запасом тока.

🔋 Питание

• 🚗 Низковольтный вход: DC 12–24 В 20A

• 🏠 Сетевой вход: AC 110–220 В

• 🔌 Разъём AC: двухконтактный, типа «восьмёрка»

• 🔘 AC POWER SWITCH: основной выключатель питания

Не подключайте источники AC и DC одновременно. Перед изменением проводки или подключением колонок полностью отключайте питание.

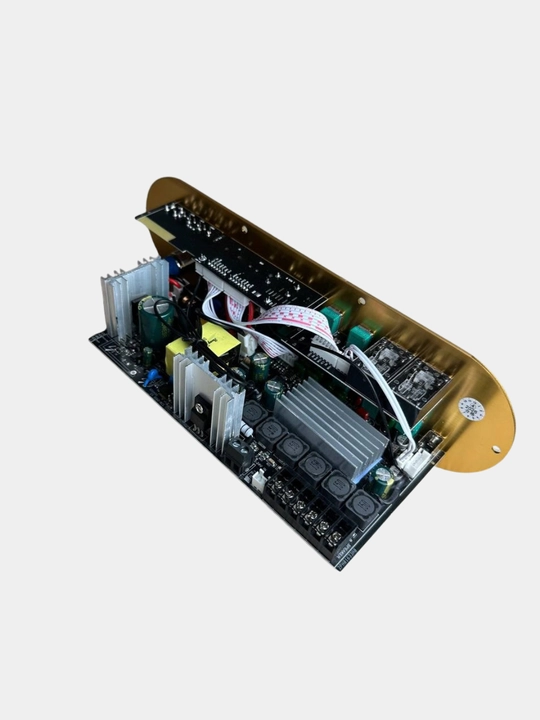

❄️ Охлаждение

• 🌡 Крупный центральный радиатор: охлаждение усилительной части класса D

• ❄️ Дополнительные радиаторы: отвод тепла от элементов питания и стабилизации

• 🌬 Требование к монтажу: вокруг модуля должно оставаться пространство для циркуляции воздуха

Не закрывайте радиаторы и не устанавливайте модуль в тесный корпус без вентиляции.

⚠️ Установка и безопасность

Это не готовый усилитель в закрытом корпусе. Электронная плата и элементы, связанные с напряжением AC 110–220 В, находятся с открытой задней стороны.

• 🛡 Устанавливайте модуль в прочный электроизолированный корпус.

• ⚡ Полностью исключите доступ к элементам сетевого напряжения.

• 🔌 Перед монтажом отключайте устройство от электросети.

• ⛔ Не используйте модуль в открытом виде.

• ➕➖ Проверяйте полярность питания и динамиков.

• 🌬 Оставляйте пространство для вентиляции радиаторов.

• 👨‍🔧 При отсутствии опыта поручите установку квалифицированному специалисту.

🎛 Дистанционное управление

Инфракрасный пульт позволяет:

• выбирать источник аудио;

• запускать и приостанавливать воспроизведение;

• переключать композиции;

• регулировать громкость мультимедийного проигрывателя;

• управлять другими функциями воспроизведения.

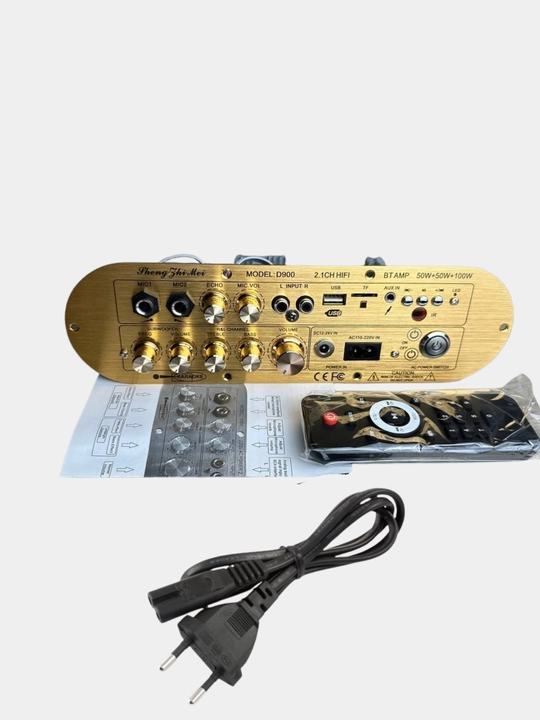

📦 Комплектация по фотографиям

• 📻 Усилительная панель Sheng Zhi Mei D900 — 1 шт.

• 🎛 Инфракрасный пульт дистанционного управления — 1 шт.

• 🔌 Сетевой кабель AC с европейской вилкой — 1 шт.

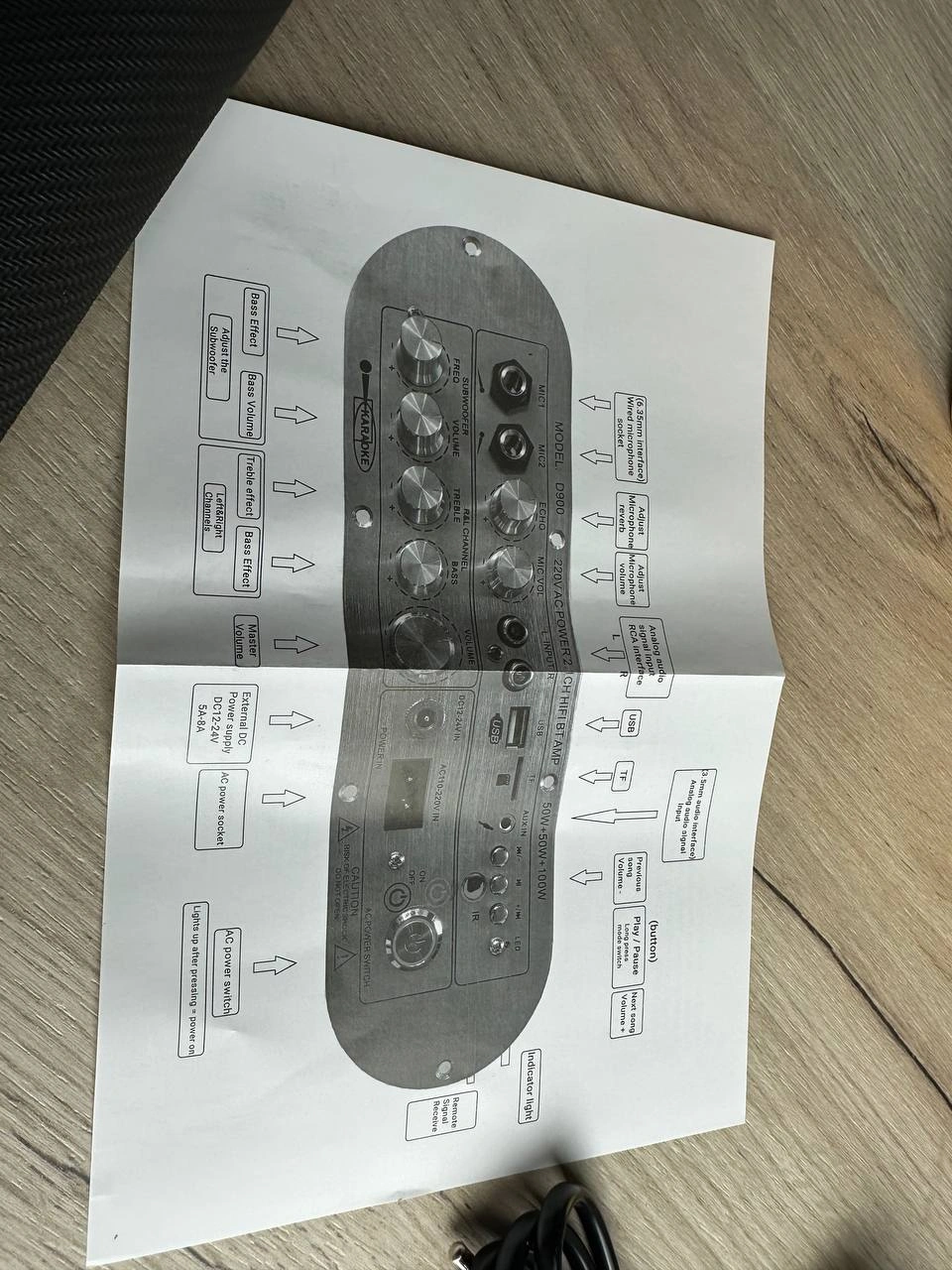

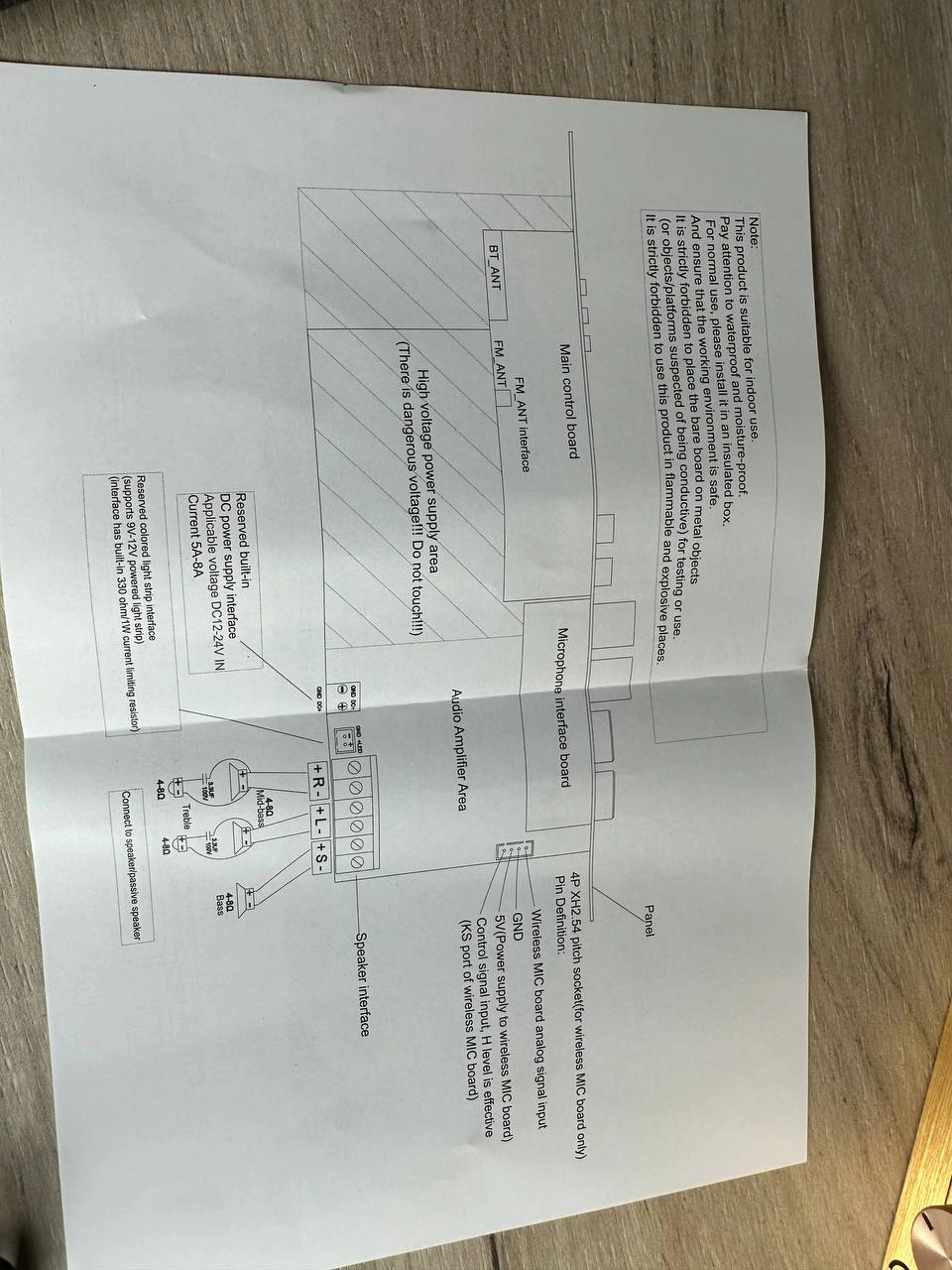

• 📄 Инструкция по подключению и управлению — 1 шт.

Колонки, сабвуфер и внешний блок питания DC 12–24 В в комплект не входят.
