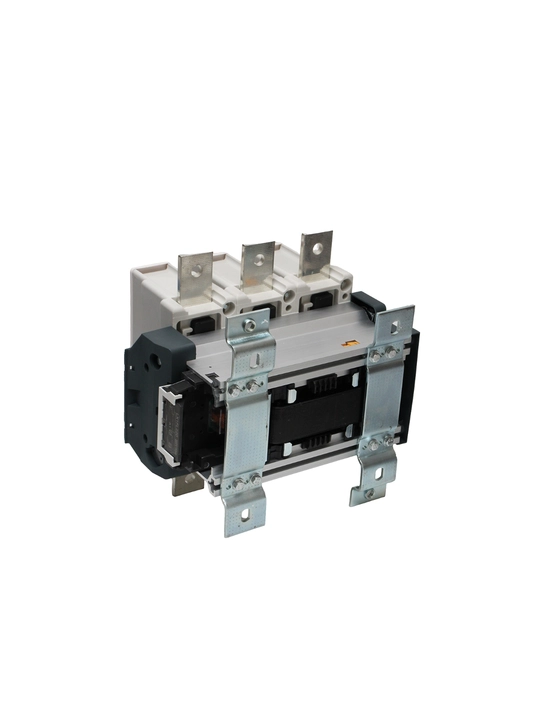

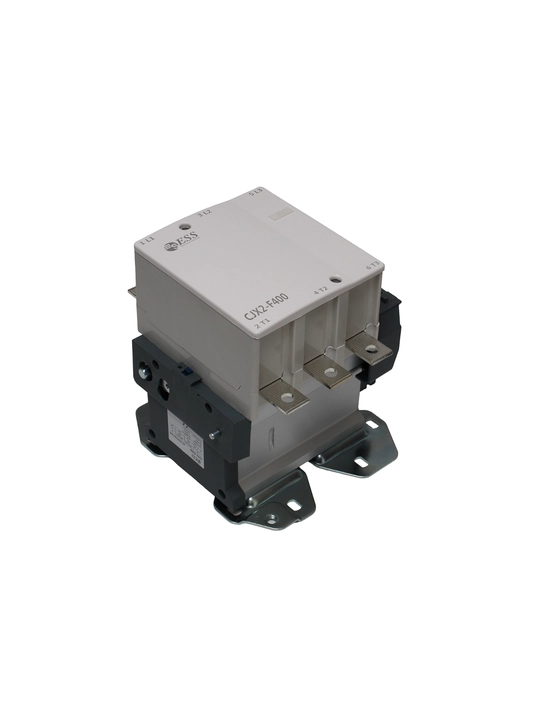

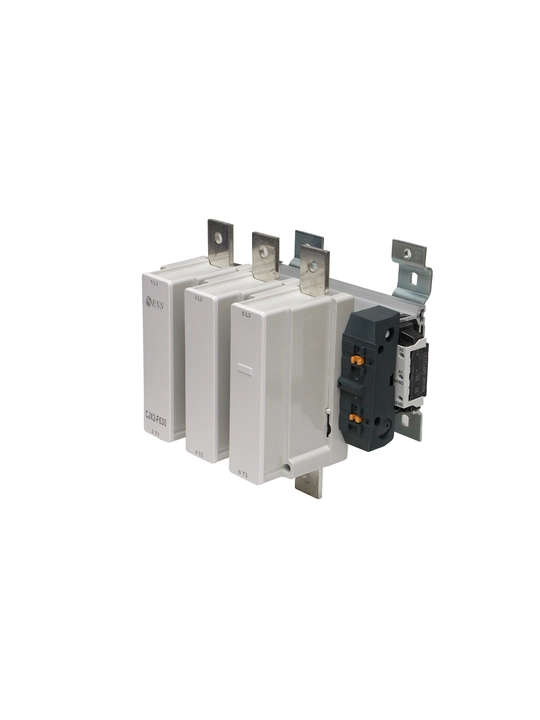

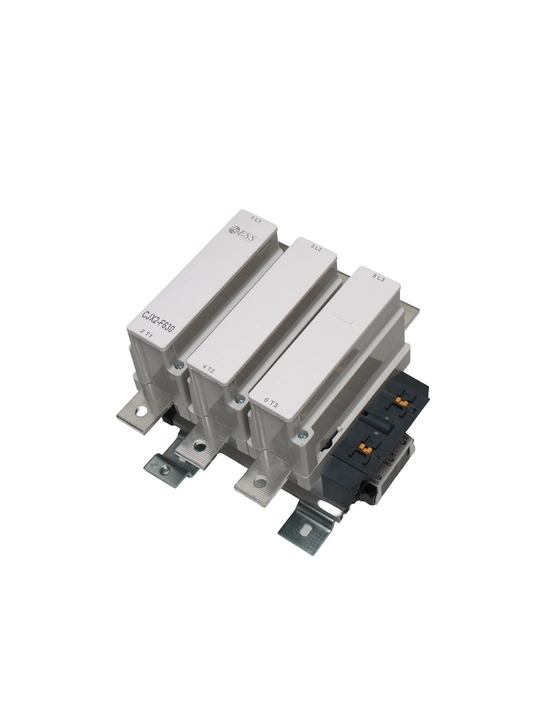

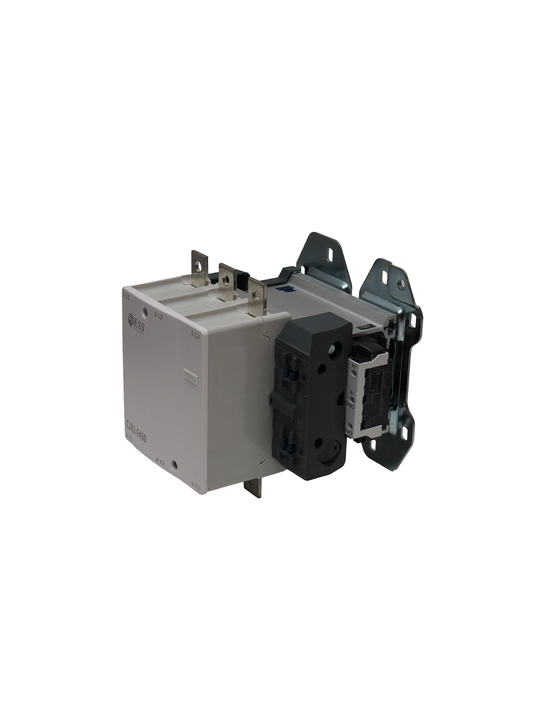

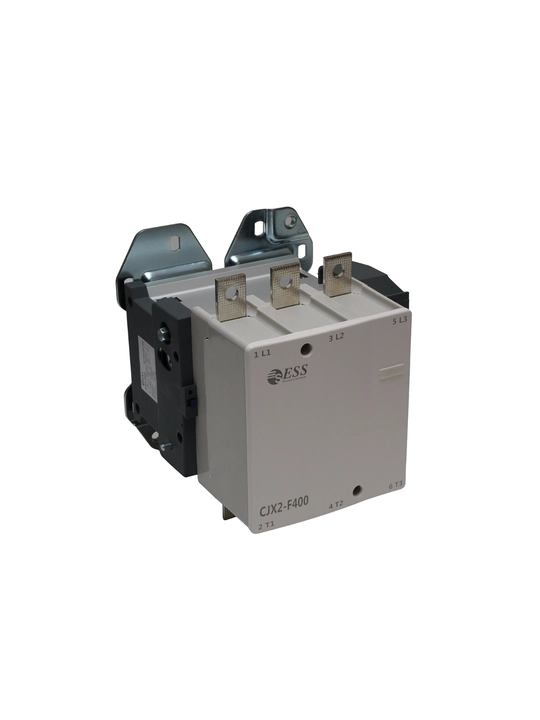

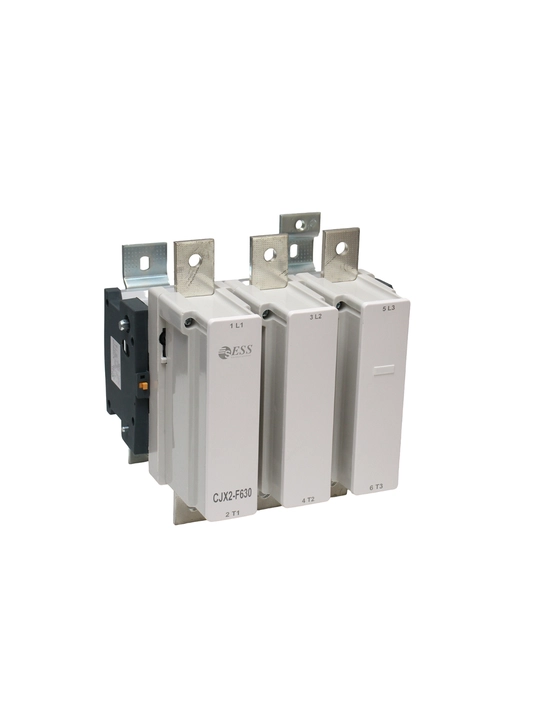

Контактор магнитный 3P CJX2, трехполюсный, для управления двигателем

• Тип устройства: контактор магнитный (пускатель)

• Серия: CJX2 (3-полюсный)

• Количество полюсов: 3 (3 фазы)

• Материал контактов: медь с серебряным напылением

• Номинальное напряжение изоляции (Ui): 660 В

• Частота тока: 50/60 Гц

• Тип установки: DIN-рейка 35 мм или винтовое крепление

• Материал корпуса: негорючий полиамид (PA66)

• Степень защиты: IP20

• Дополнительные контакты: встроенный вспомогательный контакт (1NO или 1NC)

Техническое описание

Электромагнитные контакторы серии CJX2 (аналог КМИ) являются одними из самых востребованных устройств в промышленной автоматизации. Они предназначены для коммутации силовых цепей переменного тока частотой 50/60 Гц с номинальным напряжением до 660 В.

Конструктивное устройство и компоненты:

Магнитная система: Состоит из неподвижного Ш-образного сердечника и подвижного якоря. Катушка управления выполнена из высококачественной медной обмотки с лаковой изоляцией, что минимизирует риск межвиткового замыкания и перегрева при длительной работе.

Контактная группа: Включает в себя три основных силовых контакта (3P — 3 poles). Контакты имеют напайки из композита на основе серебра, что критически важно для предотвращения «слипания» при пусковых токах, которые могут в 5–10 раз превышать номинальные.

Корпус и дугогашение: Корпус выполнен из негорючего полиамида с добавлением стекловолокна, обладающего высокой дугостойкостью. Внутри расположены специальные дугогасительные камеры, которые эффективно разбивают и гасят электрическую дугу при размыкании контактов под нагрузкой.

Вспомогательные контакты: Большинство моделей CJX2 оснащены встроенным дополнительным контактом (1NO или 1NC). Это позволяет реализовать схемы самоподхвата или световую индикацию состояния «Вкл/Выкл» без покупки дополнительных модулей.

При выборе контактора всегда оставляйте запас по току. Если ваш двигатель потребляет 18А, рекомендуется брать модель CJX2-2510 (на 25А). Это существенно продлит срок службы устройства, так как контакты будут работать в облегченном режиме. Также убедитесь, что напряжение катушки управления совпадает с напряжением в вашей цепи управления (чаще всего это 220В или 380В).

Рекомендации по монтажу:

Перед установкой убедитесь в отсутствии напряжения на линии.

Затягивайте клеммные винты с достаточным усилием, но без чрезмерного давления, чтобы не повредить резьбу.

Раз в полгода проводите визуальный осмотр на отсутствие следов перегрева на корпусе и подтяжку контактов (из-за вибрации болты могут ослабевать).

Комплектация:

Устройство поставляется в фирменной коробке с техническим паспортом-инструкцией.
