Источник бесперебойного питания для роутера, модуль UPS/ИБП на 2 Li-Ion 18650 (LX-2BUPS)

• ИБП

• Поддержка аккумуляторов 18650

• Для роутеров и систем видеонаблюдения

• Автоматическое резервное питание

• Вход питания USB Type-C

• Мгновенное переключение сеть / батарея

Подключение модуля к источнику питания напряжением 5 В производится двумя методами: через разъем USB type-C или путем пайки проводов к контактным площадкам на плате, что делает входной интерфейс питания более универсальным.

При подключении модуля с разряженными АКБ и нагрузкой к блоку питания (БП) потребление тока будет максимальным. Мощность БП должна быть рассчитана на подключаемую мощность нагрузки плюс максимальной мощности разряженных АКБ. При мощности БП сравнимом с мощностью нагрузки при подключении нагрузки с разряженными аккумуляторами, то для питания нагрузки может не хватить мощности блока питания, нагрузка может непроизвольно переподключаться. Чтобы этого не происходило, выбирайте более мощный источник питания модуля.

АКБ модуля LX-2BUPS 5V/3A плавно заряжаются от напряжений источника питания в процессе работы до напряжения 4,2 В, параллельно с этим идет питание нагрузки от этого блока питания. При отключении блока питания или отсутствии электричества в сети 220 В нагрузка плавно перейдет на питание от АКБ, установленных в модуль. При длительном отсутствии напряжения 220 и разряженных аккумуляторах модуль можно подключить к повербанку.

Время работы нагрузки от аккумуляторов напрямую зависит от емкости самих АКБ и потребляемой мощности нагрузки.

Модуль имеет несколько функций защиты от перегрузки, перегрева и короткого замыкания. После срабатывания защиты необходимо переподключить модуль UPS к источнику питания и нагрузке.

Характеристики LX-2BUPS 12V:

• Маркировка: LX-2BUPS
• Входное напряжение: 5 В
• Выходное напряжение: 5V / 9V / 12V
• Выходная мощность: ≤15 Вт

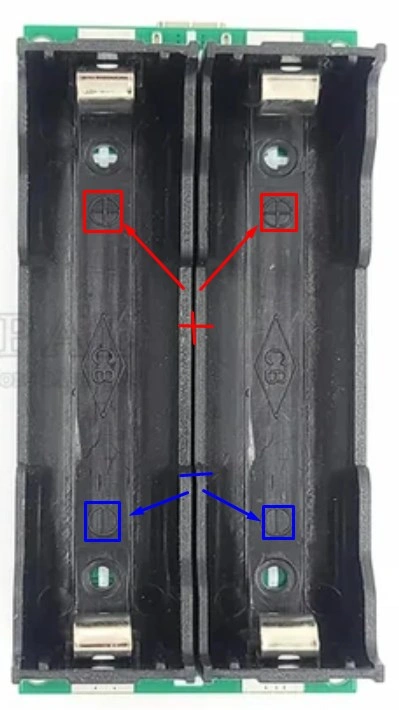

• Число ячеек для АКБ: 2
• Тип элементов АКБ: Li-ion 3,7 В ( без встроенной защиты )
• Напряжение заряда АКБ: 4,2 В
• Контроллер заряда: TP4056
• Ток заряда АКБ: ≤1 А
• Выходной повышающий преобразователь: XR2981
• Входной интерфейс питания:
• разъем USB type-C
• контактные площадки под пайку
• Выходной интерфейс питания: контактные площадки под пайку
• Микросхема защиты АКБ: XB7608
• Функции защиты:
• от перегрева
• от нагрузки
• от перезаряда АКБ
• от переразряда АКБ
• от короткого замыкания на выходе
• Собственное энергопотребление модуля: ≤7 мА

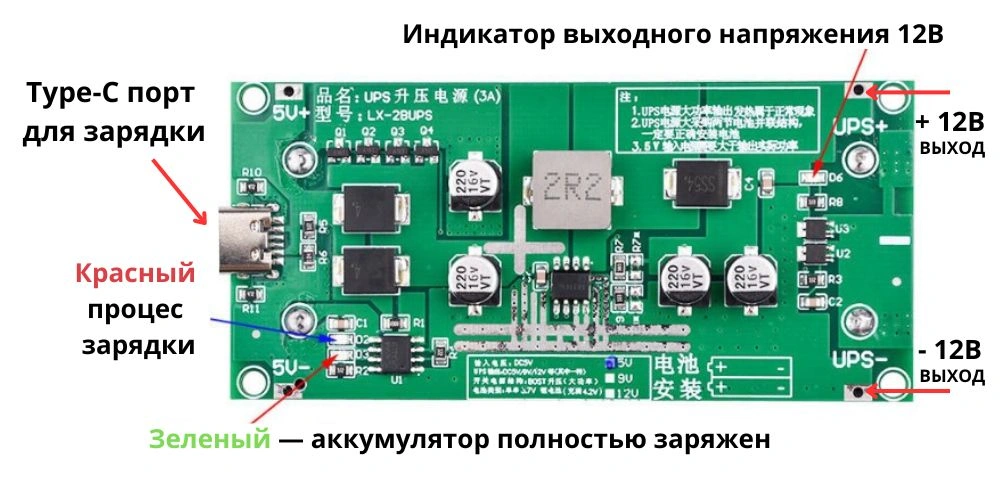

• Индикация LED:
• красный LED на входе процесс зарядки
• зеленый LED на входе процесс зарядки завершен
• красный LED на выходе готовность к работе
• Габаритные размеры модуля (Д×Ш×В): 90×42×23 мм
•
