Индуктивный безконтактный концевой переключатель Rourck SN04-N/SN04-P

• Датчик

• Индуктивный

• Безконтактный

• Переключатель

• Ардуино

• Станок

• ЧПУ

Датчик производится компанией Rourck и существуют два вида датчика SN04-N (NPN нормально открытый) и SN04-P (PNP нормально закрытый). Принцип работы датчика SN04-N основана на изменении индуктивности в катушке при приближении к металлическому предмету. То есть, когда датчик приближается к металлическому предмету, его выход меняет состоянии на закрытый или открытый в зависимости от модификации датчика. Так же, для визуального удобства на плате установлен светодиод, который показывает текущие состоянии.

Технические параметры

► Модель: SN04-N;

► Напряжение питания: DC 5-30 В;

► Тип выхода: NPN, NO или PNP, NC;

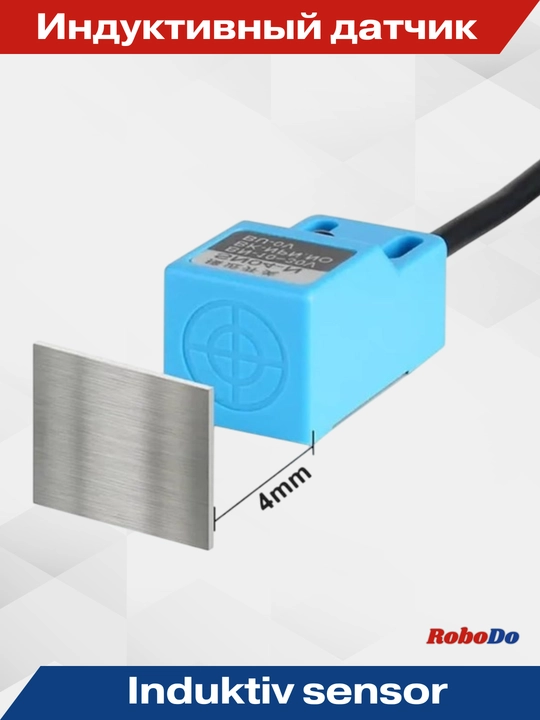

► Дистанция срабатывания: 4 мм;

► Частота срабатывания: 500 Гц;

► Индикация срабатывания: светодиодная;

► Размер: 36x18x18 мм;

► Монтаж: выступающий;

► Длина соединительного провода: 110 см;

► Вес: 41 грамм.

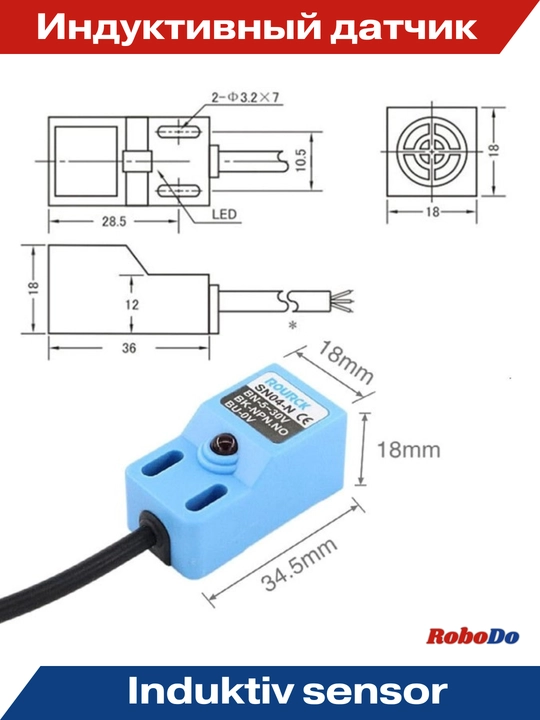

Габариты датчика показаны на рисунке ниже:

Конфигурация контактов датчика SN04-N:

►Коричный – 6 – 30В;

►Синий – GND;

►Черный – сигнальный вывод;
