Yuqori kuchlanish ko'rsatkichi UVN 0.1–10 kV tarmoqni tekshirish asbobi

• Asbob turi: Yuqori kuchlanish ko‘rsatkichi (ikki qutbli)

• Model: UVN 0.1–10 kV (nur-ovozli)

• Ishchi kuchlanish diapazoni: 100 V dan 10 000 V gacha (0.1–10 kV)

• O‘zgaruvchan tok chastotasi: 50 Gts / 60 Gts

• Indikatsiya (ishga tushish) kuchlanishi: 100 V dan yuqori emas

• Indikatsiya turi: Kombinatsiyalangan (yorqin svetodiod + uzlukli ovozli signal)

• Izolyatsiya turi: Kuchaytirilgan, ikki qatlamli egiluvchan ulovchi sim

• Korpus materiali: Zarbga chidamli, cheklovchi halqalarga ega dielektrik polistirol

• Izolyatsiyaning elektr mustahkamligi: 12 kV gacha bo‘lgan sinov kuchlanishiga chidamli

• To‘plam tarkibi: Ikki qutbli ko‘rsatkich, himoya g‘ilofi, mahsulot pasporti (qiyoslovdan o‘tganlik belgisi bilan)

Texnik tavsif:

UVN 0.1–10 kV yuqori kuchlanish ko'rsatkichi — bu o'zgaruvchan tokli elektr qurilmalarida kuchlanish borligini yoki yo'qligini tekshirish uchun mo'ljallangan maxsus ikki qutbli asbobdir. Bir qutbli indikatorlardan farqli o'laroq, ushbu asbob faol tok oqimi printsipi asosida ishlaydi, bu esa tarmoqning ikki nuqtasi orasidagi potentsialni 100 V dan 10 000 V gacha bo'lgan keng diapazonda aniq aniqlash imkonini beradi.

Asosiy texnik ko'rsatkichlari:

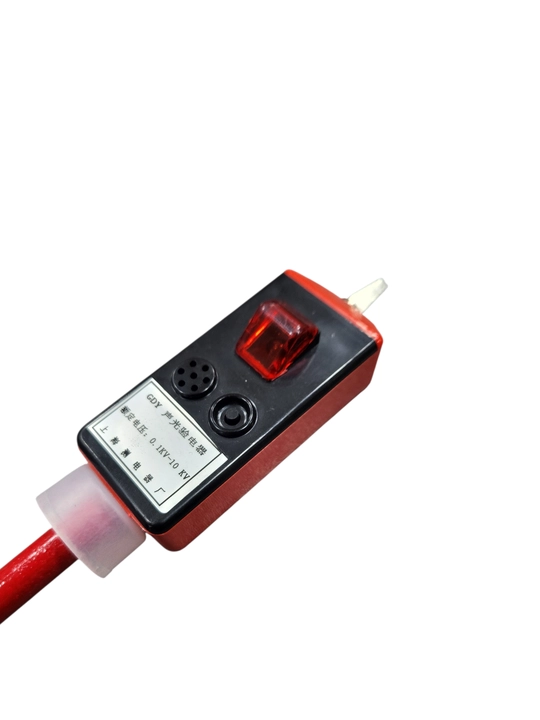

Kombinatsiyalangan indikatsiya: Asbob o'ta yorqin svetodiod chirog'i va uzlukli ovozli signal (pyezoizlanuvchi) bilan jihozlangan. Bu elektrik mutaxassisi hatto ko'zni qamashtiruvchi quyosh nuri yoki kuchli sanoat shovqinida ham xavfli kuchlanishni aniq sezishini kafolatlaydi.

Ikki qutbli ijro: Moslama kuchaytirilgan ikki qatlamli izolyatsiyaga ega bo'lgan egiluvchan sim bilan birlashtirilgan ikki korpusdan (ishchi va indikator qismlari) iborat. Bunday konstruksiya ham fazali, ham chiziqli kuchlanishni tekshirish imkonini beradi.

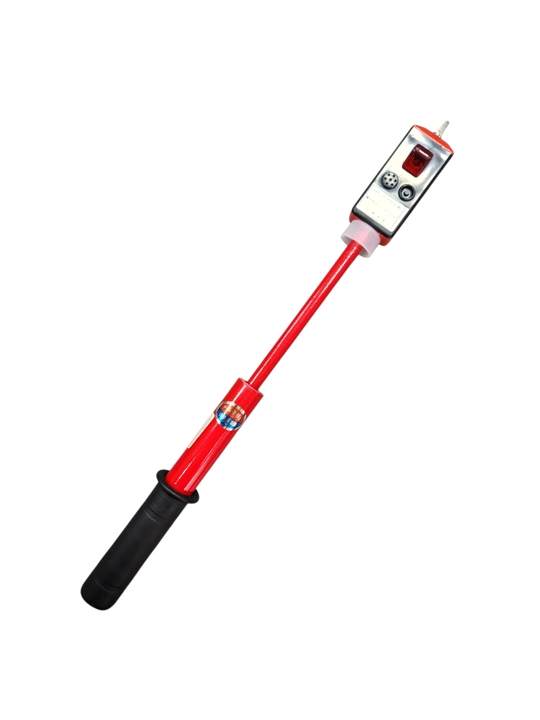

Yuqori voltli izolyatsiya: Korpuslar zarbga chidamli dielektrik polistiroldan tayyorlangan. Shtanga yuzasida maxsus cheklovchi halqalar mavjud bo'lib, ular qo'lning tok o'tkazuvchi qismlarga yaqinlashishiga to'sqinlik qiladi.

Iqlimiy chidamlilik: Ko'rsatkich ekstremal sharoitlarda o'z ish qobiliyatini saqlaydi: -45°C sovuqdan +40°C issiqlikkacha, 80% namlikda ham ishonchli ishlaydi.

Qo'llanish sohalari:

LЕP (Havo liniyalari) xizmati: Ko'chma yerlatgichlarni o'rnatishdan oldin kuchlanish yo'qligini tekshirish.

Transformator podstansiyalari: 6–10 kV shinalarida ishlashga ruxsat berish va xavfsiz ko'rikdan o'tkazish.

Sanoat korxonalari: Yuqori voltli kirishlar va kuchli elektr dvigatellarini nazorat qilish.

Temir yo'l transporti: Kontakt tarmoqlari va energiya ta'minoti tizimlarini tekshirish.
