Yuqori aniqlikdagi video va audio signallarni uzatish uchun HDMI 60 metrli KVM udlinitel

Maqsad: Yuqori aniqlikdagi video (HDTV/HDMI) va boshqaruv signallarini uzatadi.

Qabul qilish masofasi: 60 metrgacha ishonchli signal uzatish.

Kabel turi: Qurilmalarni ulash uchun bitta standart o'ralgan juft tarmoq kabeli (Cat5e yoki Cat6) ishlatiladi.

KVM funktsiyasi: O'rnatilgan USB portlari orqali sichqoncha va klaviatura yordamida kompyuterni masofadan boshqarish imkonini beradi.

Ovozni qo'llab-quvvatlash: Alohida audio portlar taqdim etiladi.

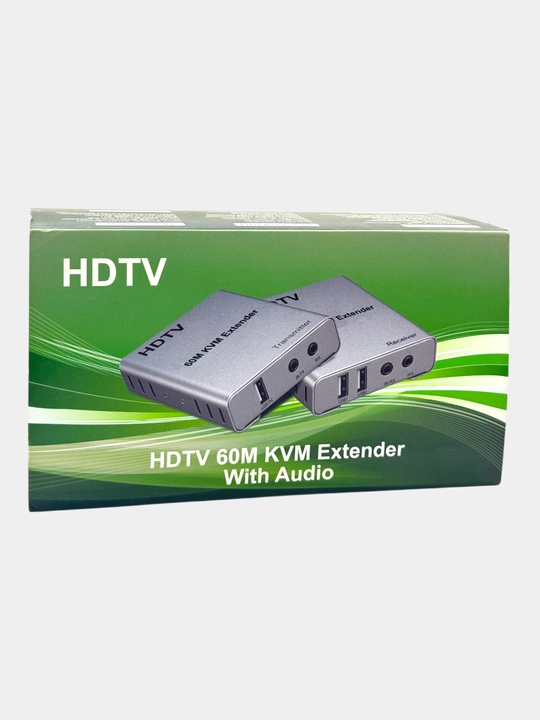

Paket tarkibi va dizayni

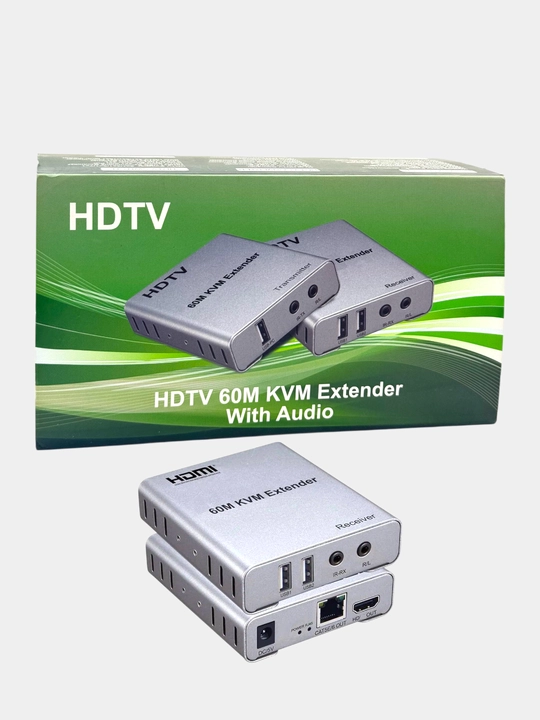

To'plam ikkita kulrang metall blokdan iborat:

Uzatgich: Signal manbasiga (masalan, kompyuter yoki DVR) ulanadi.

Qabul qilgich: Monitor, sichqoncha va klaviatura yaqinidagi masofadan boshqarish tomoniga o'rnatiladi.

Bloklar periferik qurilmalar uchun USB portlarini, masofadan boshqarish uchun infraqizil portlarni va tarmoq va quvvat holati ko'rsatkichlarini o'z ichiga oladi.

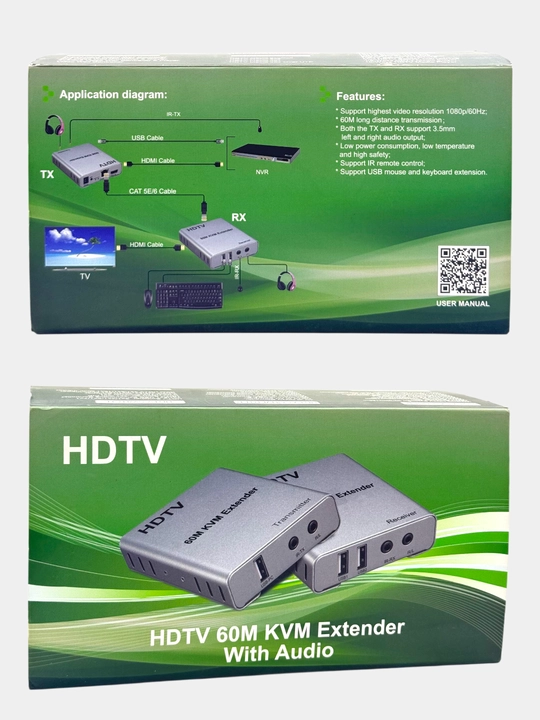

Ishlash printsipi: Qurilma signalni ikkita blokga ajratadi - uzatgich va qabul qilgich. Ular bitta tarmoq kabeli (Cat5e/6 o'ralgan juft) orqali ulanadi [odatda to'plamga kiritilmagan].

Uzatish diapazoni: Tasvir sifatini yo'qotmasdan maksimal ish masofasi 60 metrni tashkil qiladi.

KVM interfeyslari: KVM klaviatura-video-sichqoncha degan ma'noni anglatadi. Qabul qilgichda klaviatura va sichqonchani ulash uchun USB portlari mavjud bo'lib, bu masofaviy kompyuterni to'liq boshqarish imkonini beradi.

Ovoz va boshqaruv: Yuqori aniqlikdagi video (HDTV/HDMI) dan tashqari, qurilma analog audio signalni (3,5 mm raz'emlar) va uskunani masofadan boshqarish uchun IR signalini (IR-TX/IR-RX) uzatadi.

Dizayn: Qurilmalar bardoshli kulrang metall korpuslarda joylashgan bo'lib, yaxshi sovutish va elektromagnit shovqinlardan himoya qiladi.

Maksimal aniqlik: 60 Gts chastotada 1080p Full HD (1920×1080).

Signal uzatish masofasi: 60 metrgacha (yuqori sifatli Cat6 kabelidan foydalangan holda).

Kabel turi: Qimmat, uzun HDMI kabellari o'rniga bitta Cat5e yoki Cat6 tarmoq kabeli.

Uzatish kechikishi: Deyarli nolga teng (real vaqtda), tasvirni siqish yoki sifatni yo'qotish yo'q.

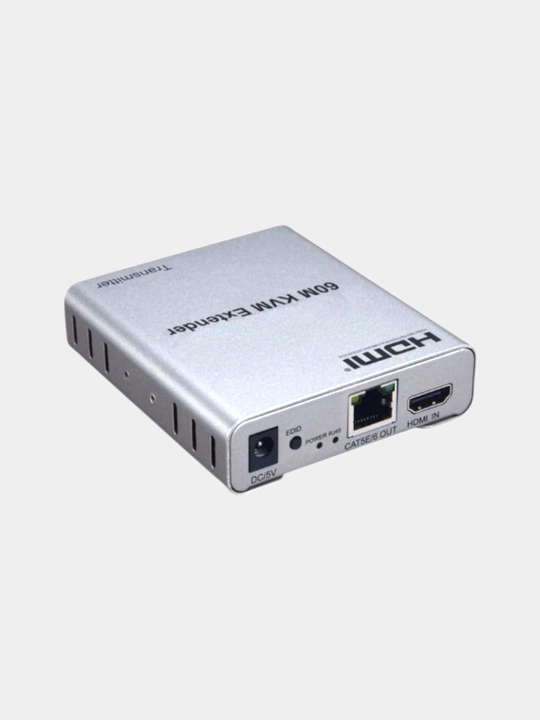

Uzatgich (TX)

Kirish: 1 x HDMI (kompyuter yoki DVRni ulash uchun).

Chiqish: 1 x RJ-45 (qabul qilgichga o'ralgan juftlik kabelini ulash uchun).

Boshqaruv: 1 x USB-A (kompyuter ulanish porti).

Qo'shimcha: 1 x 3,5 mm audio raz'em (audio uchun), 1 x IR-TX (IR emitent uchun)

Qabul qilgich (RX)

Kirish: 1 x RJ-45 (uzatgichdan signal qabul qiladi).

Chiqish: 1 x HDMI (monitor yoki televizorni ulash uchun).

KVM boshqaruvi: 2 x USB-A (klaviatura va sichqonchani ulash uchun).

Qo'shimcha: 1 x 3,5 mm audio raz'em (naushniklar yoki karnaylarga chiqish), 1 x IR-RX (IR qabul qilgich uchun)

Fizik va elektr xususiyatlari

Quvvat: DC 5V / 1A (modullar uchun quvvat manbalari kiritilgan).

Qoplama materiali: Bardoshli metall/alyuminiy qotishmasi (samarali issiqlik tarqalishi va shovqinlarni himoya qilishni ta'minlaydi).

Bitta qurilmaning o'lchamlari: Taxminan 94 x 84 x 24 mm.

To'plam og'irligi: Har bir qurilma uchun taxminan 220 g.

Plug & Play texnologiyasi: Drayver yoki dasturiy ta'minotni o'rnatish talab qilinmaydi.

Barqaror ishlash uchun tarmoq kabelini tanlash

Signalni maksimal masofada (60 metrgacha) yo'qotish yoki shovqinsiz uzatish uchun to'g'ri o'ralgan juftlik kabelini tanlash juda muhim:

Kabel toifasi: Faqat Cat6 yoki Cat6a dan foydalaning. Cat5e kabeli ham ishlaydi, lekin maksimal masofa 30-40 metrgacha qisqartiriladi.

O'tkazgich materiali: Faqat sof mis (Cu). Arzon mis qoplamali kabellar (CCA) yuqori qarshilik tufayli signalni 15-20 metrdan ortiq uzatmaydi.

Himoyalash: Agar kabel 220V elektr uzatish liniyalari yaqinida o'rnatilsa, himoyalangan kabelni (FTP) tanlang. Agar yaqin atrofda elektr uzatish liniyalari bo'lmasa, standart UTP yetarli bo'ladi.

Uchish: Kabel standart TIA/EIA-568B sxemasiga muvofiq ikkala uchidan ham uchilishi kerak.
