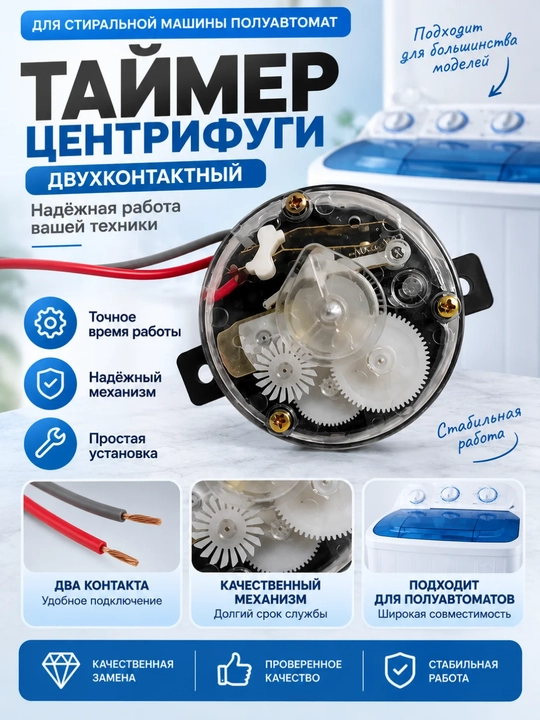

Yarim avtomat kir yuvish mashinasi uchun taymer 2 ta simli

Ichki tuzilishi

1. Prujina (spiral)
2. – taymer energiyasini saqlaydi
3. Reduktor (tishli mexanizm)
4. – vaqtni sekin hisoblaydi
5. Kontakt guruhi
6. – elektr zanjirini ulaydi va uzadi
7. Val (o‘q)
8. – tashqi ruchka bilan ulanadi
9. Korpus
10. – barcha qismlarni himoya qiladi

Ishlash prinsipi (qanday ishlaydi)

1. Siz ruchkani buraysiz
2. Ichidagi prujina siqiladi
3. Kontakt yopiladi
4. Sentrafuga dvigateli ishlaydi
5. Vaqt tugagach:

• kontakt ochiladi
• dvigatel to‘xtaydi

Bu to‘liq mexanik ishlaydi, elektron plata yo‘q.

Elektr ulanish sxemasi (oddiy)

2 ta kontakt bor:

• 1-kontakt → faza (L) kirish
• 2-kontakt → sentrafuga motoriga chiqish
• Taymerda mahkamlash quloqchalari (ushki) ikki xil bo‘ladi:

1️⃣ To‘g‘ri (pryamoy) ushki

• Quloqchalari korpusga tekis holatda joylashgan
• Panelga to‘g‘ridan-to‘g‘ri o‘rnatiladi
• Odatda old panel tekis bo‘lsa ishlatiladi
• Eng ko‘p tarqalgan turi

2️⃣ Bukilgan / yon tomonga chiqqan ushki

• Quloqchalari yon tomonga yoki pastga bukilgan
• Panel ichki konstruksiyasiga qarab mos keladi
• Ba’zi modellarda joy tor bo‘lganda ishlatiladi
• ⚠️ Muhim: Elektr jihatdan ikkalasi bir xil. Farq faqat o‘rnatish shaklida.
