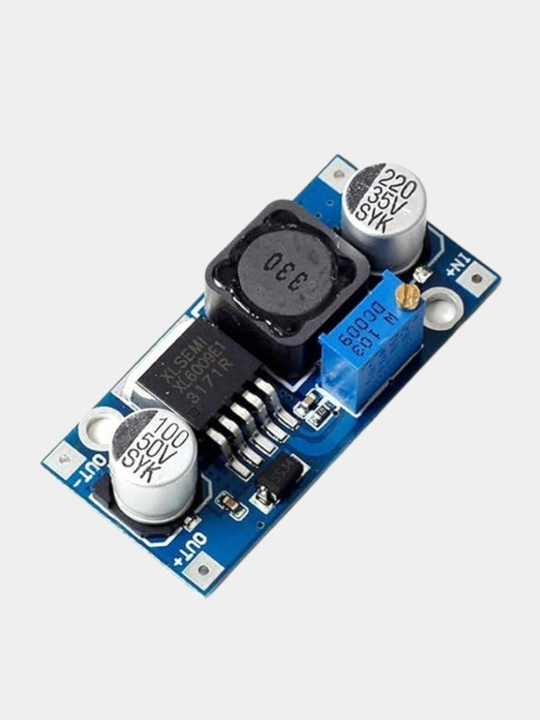

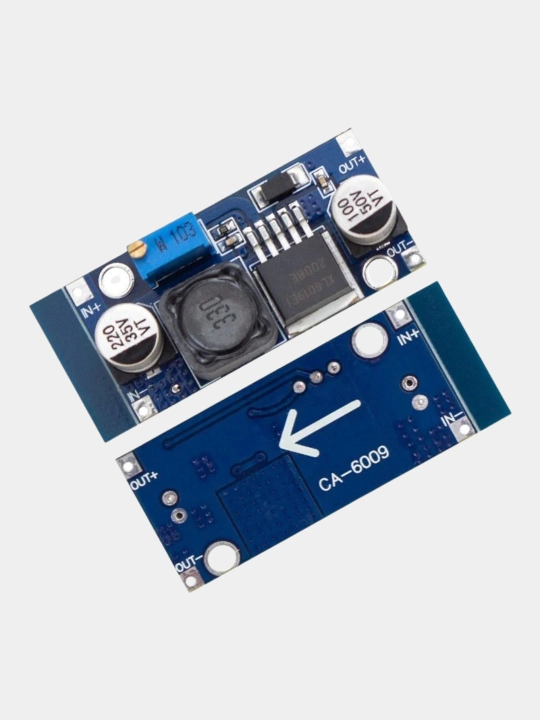

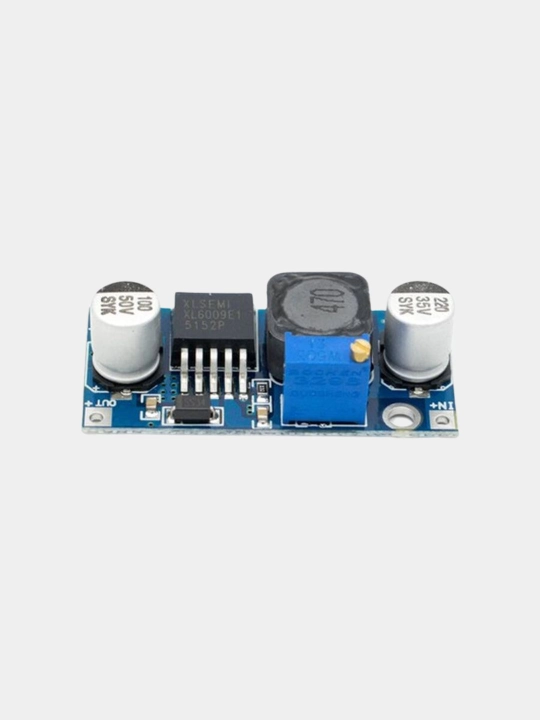

XL 6009 DC-DC sozlanishi bosqichma-bosqich kuchaytiruvchi konvertor moduli

Texnik spetsifikatsiyalar

• Kirish kuchlanishi: 3-32V
• Chiqish kuchlanishi: 5-35V
• Chiqish oqimi: 4A
• Chiqish quvvati: 18 Vt

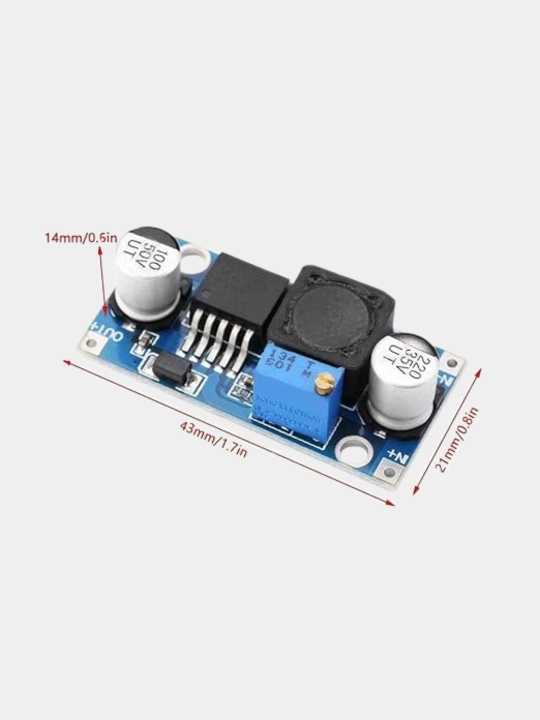

• Olchamlari: 43mm * 21mm * 14mm

XL6009 DC-DC kuchlanish regulyatori kartasida kommutatsiya kuchlanish regulyatori bo'lgan XL6009 integral sxemasi mavjud. Regulyator orqali o'rtacha 18 Vt quvvat olish mumkin Kirish kuchlanishi 3,5-32 V gacha. Ushbu diapazonda qo'llaniladigan kuchlanishga qarab, kartadagi trimpot yordamida 5-35 V gacha bo'lgan chiqish kuchlanishini olish mumkin. Ushbu ishlatish uchun qulay va yuqori unumdorlikdagi kuchlanish regulyatori kartasi ko'plab sevimli mashg'ulotlar va robot loyihalarida kirish kuchlanishlarini sozlash imkonini beradi.

Muhim: kartaning ishlashi uchun kirish voltaji kamida 3,5V bo'lishi kerak. Doskadagi potentsiometr soat yo'nalishi bo'yicha aylantirilsa, chiqish kuchlanishi pasayadi, soat miliga teskari burilsa, chiqish kuchlanishi ortadi. Kartaning chiqish oqimi maksimal 4A gacha. Biroq, bu qiymat chiqish kuchlanishining eng past holatidir. Bu o'rtacha 3,5 volt sifatida aniqlandi. Ushbu yuqori darajadagi oqimni karta orqali doimiy ravishda tortib olish kartaga zarar etkazishi mumkin.
