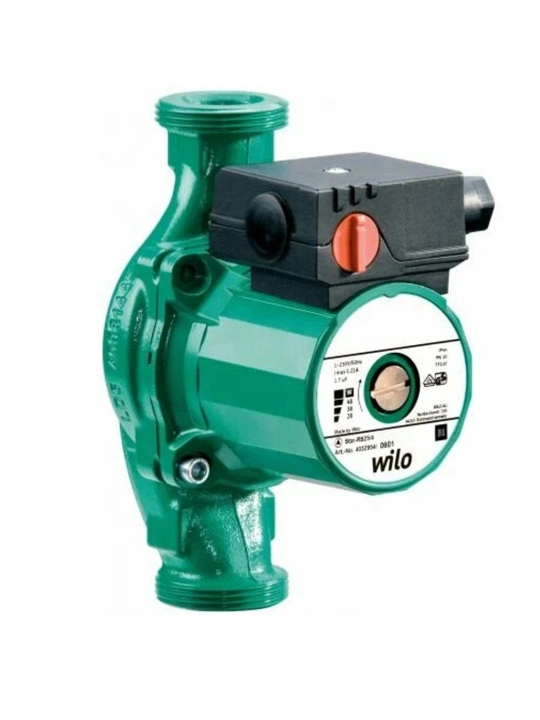

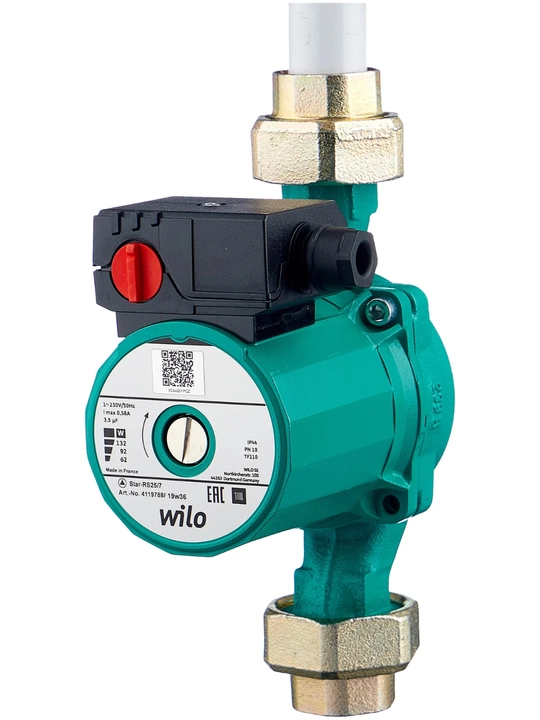

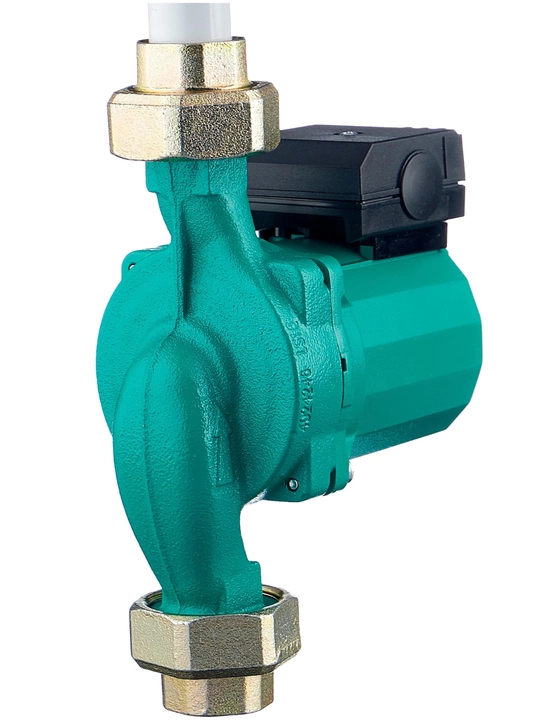

Wilo Star-RS 25/7 sirkulyatsion nasosi

• Isitish tizimi uchun

• Sirkulyatsion nasos

• Wilo

Aylanish chastotasi qo‘lda uch pog‘onali rostlanadigan quvurlarga o‘rnatiladigan ho‘l rotorli sirkulyatsion nasos.

Blokirovka toklariga chidamli elektr dvigatel bilan. Nasos korpusi kulrang cho‘yandan (turiga qarab bronza ishlatilishi mumkin), ish g‘ildiragi shisha tolasi bilan mustahkamlangan sintetik materialdan, zanglamaydigan po‘latdan yasalgan val ko‘mirli sirpanish podshipniklari bilan metall shimdirilgan. Seriynoye primeneniye v sistemax xolodnoy vodы s temperaturoy do -10 °C.

Kartridj oldidagi teshikli val va filtrlovchi qurilma tufayli foydalanishdagi ishonchliligi

Seriya tavsifi

Tur

Ho‘l rotorli va rezbali birikmali sirkulyatsion nasos. Quvvatni rostlash uchun oldindan belgilangan aylanish chastotasi pog‘onalari

Qo‘llash

Isitish tizimlari, sanoat aylanma tizimlari, sovuq suv ta’minoti tizimlari va konditsionerlash tizimlari

Belgilash

Misol:

Wilo-Star-RS 25/4

Yulduz-RS

Standart nasos (rezbali birikmali nasos)

25/

Nominal ichki diametr Rp

4.

Ta’minlashdagi nominal bosim [m]

Q = 0 m3/soat

Mahsulotning xususiyatlari/afzalliklari

Gorizontal val bilan har qanday holatda o‘rnatish uchun mos keladi; klemma qutisi 3-6-9-12 soat holatda

Yuklamani moslashtirish uchun oldindan tanlangan uchta aylanish chastotasi pog‘onasi

Nasos korpusidagi amaliy kalit ostida quyilishlar tufayli oddiy va ishonchli o‘rnatish

Ikki tomonlama ulanish imkoniyatiga ega bo‘lgan klemma qutisini olib qo‘yiladigan kabel orqali kiritish tufayli soddalashtirilgan elektr montaji; prujinali klemmalar yordamida tezkor ulanish

Texnik xususiyatlari

Haroratning ruxsat etilgan diapazoni -10° C dan +110° C gacha

Tarmoqqa ulanish 1~230 V, 50 Gs

IP 44 himoya turi

Rezbali birikma Rp 1⁄2, Rp 1 yoki Rp 11⁄4

Maksimal ish bosimi 10 bar

Jihozlar/funksiyalar

Ish rejimlari

Aylanish chastotasi pog‘onalarini almashtirish

Qo‘lda boshqarish

Aylanish chastotasi pog‘onalarini sozlash (3 pog‘ona)

Jihozlash

Nasos korpusida qulflab quyish

Kabelni ikki tomonlama o‘tkazish imkoniyati

Prujinali qisqichlar yordamida tezkor ulanish

Blokirovka toklariga chidamli elektr dvigatel

Materiallar

Nasos korpusi: Kulrang cho‘yan

Ishchi g‘ildirak: Sintetik material

Val: zanglamaydigan po‘lat

Podshipniklar: metallografit

Yetkazib berish to‘plami

Nasos

Zichlanishlar

O‘rnatish va ishlatish bo‘yicha yo‘riqnoma

Opsiyalar

Bajarish. Bronza korpusli RG

Kichik gabarit uzunligi 130 mm bo‘lgan.-130 ni bajarish

Anjomlar

Rezbali birikmalar

Kompensatorlar

Issiqlik izolyatsiyalovchi qobiqlar

Umumiy xususiyatlari

Brend

Vilo

Kanalizatsiya stansiyasining vazifasi

isitish uchun

Maksimal bosim

7 m

O‘tkazish qobiliyati

5 m3/soat

Kuchlanish

220V tarmog‘idan

Iste’mol qilinadigan quvvat

132 Vt

Nominal quvvat

62 Vt

Funksiyalar

Yo‘q

Komplektda

tashlama gaykalar

Suv

Suv sifati

toza

Suvning minimal harorati

-10 °C

Suvning maksimal harorati

110 °C

Konstruksiya

Korpus materiali

cho‘yan

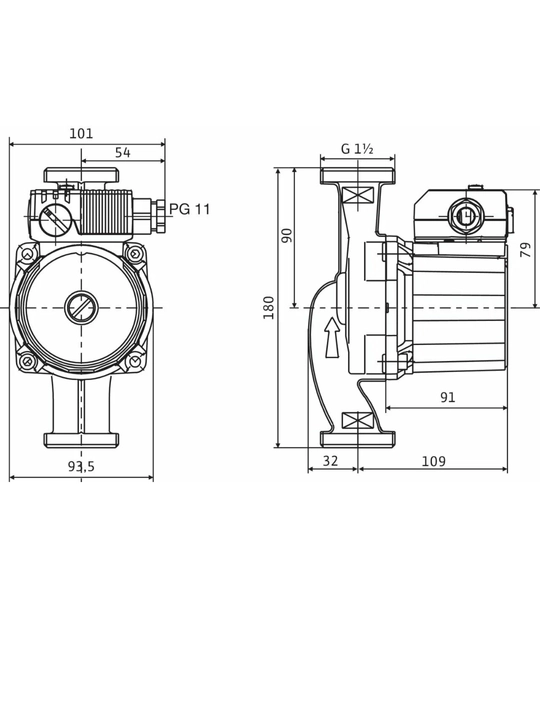

Sirkulyatsion nasosning o‘rnatish uzunligi (mm)

180.

Nasos mexanizmi

markazdan qochma

Energiya samaradorligi sinfi

B.

Chiqish teshigi rezbasining diametri (G)

1.

Nasosni o‘rnatish

gorizontal/tik

Batafsil komplektatsiya

Wilo Star-RS 25/7 aylanma nasosi

O‘lchamlar (ShxVxD)

18x13x20 sm

Og‘irlik

3 kg

Mahsulot rangi

yashil/qora

Qo‘shimcha axborot

ishchi g‘ildirak PP-GF40; val: zanglamaydigan po‘lat, podshipnik materiali: metallografit; himoya sinfi IP 44; rotor turi: "ho‘l"; atrof-muhitning maksimal harorati: 40 °C; nominal tok: 0,65 A; aylanish chastotasi maks. 2797 1/min; hosil qilinadigan xalaqitlar: EN 61000-6-3; aylanish chastotasi pereklyuchateli: uch bosqichli
