Voltmetri 4,5-32 V dan 5-40 V gacha bo‘lgan rostlanadigan kuchaytiruvchi modul, XL6009

Voltmetrli sozlanishi mumkin bo'lgan DC-DC toʻkni kuchaytiruvchi (koʻpaytiruvchi) quvvat konvertori moduli 4.5-32V dan 5-40V gacha XL6009

Texnik xususiyatlar

·        Konverter turi: izolyatsiyalanmagan, impulsli, asinxron, bosqichma-bosqich koʻpaytiruvchi.

o   Kirish: 4.5 ~ 32V DC, tavsiya etilgan 5.5 ~ 32V

o   chiqish: 4.5 ~ 40 V DC

o   Ishlayotganda, maksimal: 3A

·        Chiqish oqimi

o   uzluksiz: 1.5A

o   qisqa muddatli: 2.0A (qo'shimcha sovutish)

·        Quvvat, maksimal: 25 Vt

·        Regulyator chipi: XL6009E1

·        PWM modulyatsiya chastotasi: 180 kHz

·        Konversiya samaradorligi: maksimal 96%

·        Integratsiyalashgan ichki oqim cheklash funktsiyasi

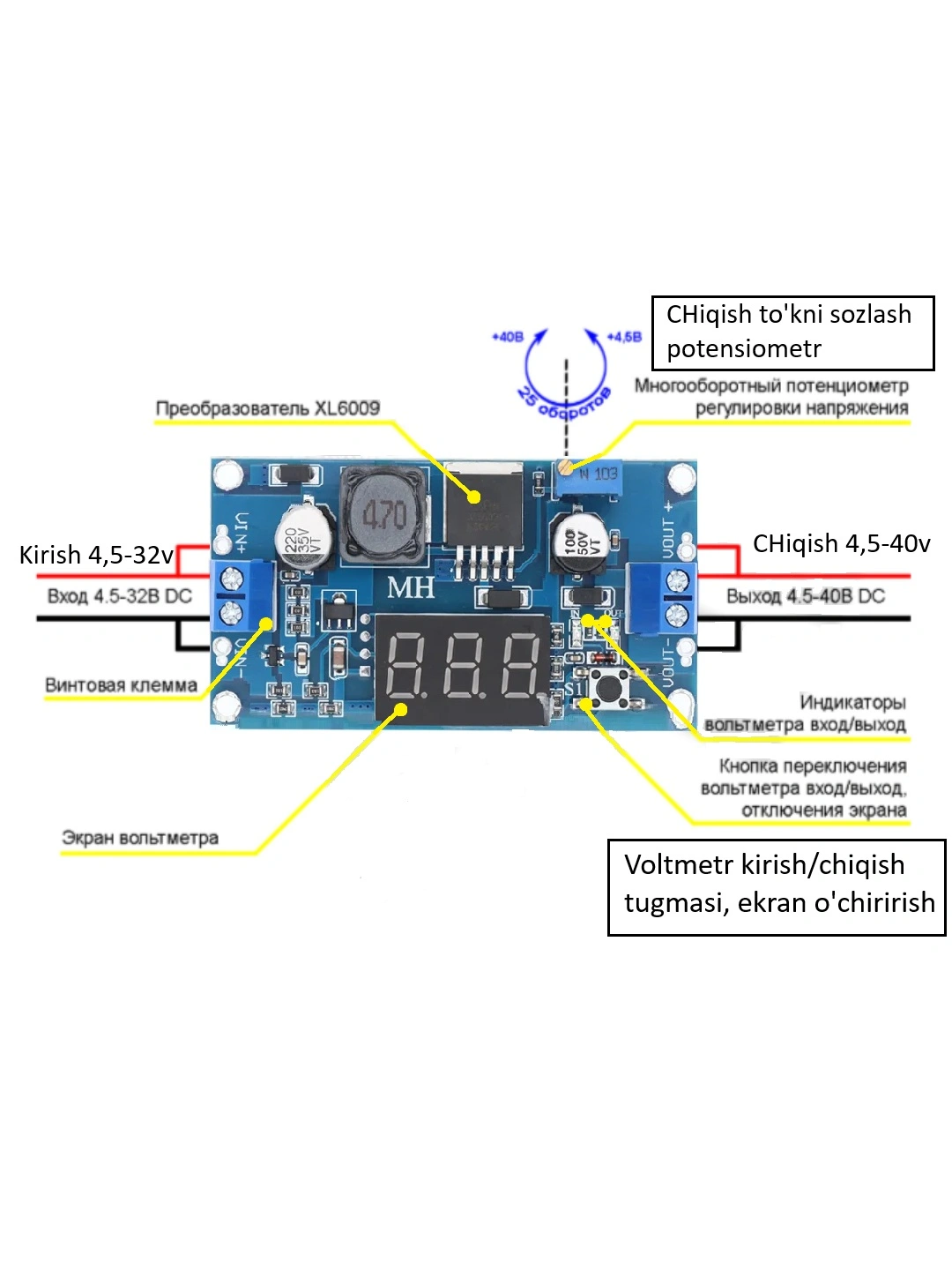

·        Chiqish kuchlanishini sozlash: potentsiometr vintini aylantirish orqali

·        Potentsiometr burilishlari soni: 25 ± 3

·        Kirish/chiqish kuchlanishini ko'rsatuvchi o'rnatilgan raqamli voltmetr

​⚠️ MUHIM ESLATMA:

Agar modulni birinchi marta ulaganingizda chiqish voltaji o'zgarmasa, ko'k rangli rostlagichni (potensiometr) soat miliga teskari yo'nalishda 15-20 marta tinmay burang. Bu modul ko'p aylanali mexanizmga ega, shuning uchun voltaj o'zgarishi boshlanguncha burashni to'xtatmang.

o   Voltmetrni boshqarish: tugma

o   O'lchov bosqichi: 0,1 V

o   O'lchov xatosi: ±0,5%

o   Ekran: LED, yetti segmentli

o   Bit chuqurligi: 3 xonali

o   Belgilarning balandligi va rangi: 10 mm, qizil

·        Himoya: chiqish kuchlanishining oshishi, kirish va chiqishning teskari qutblanishi

·        Aloqa guruhi: vintli terminallar, lehim prokladkalari

·        O'rnatish teshiklari: 4 x Ø3 mm

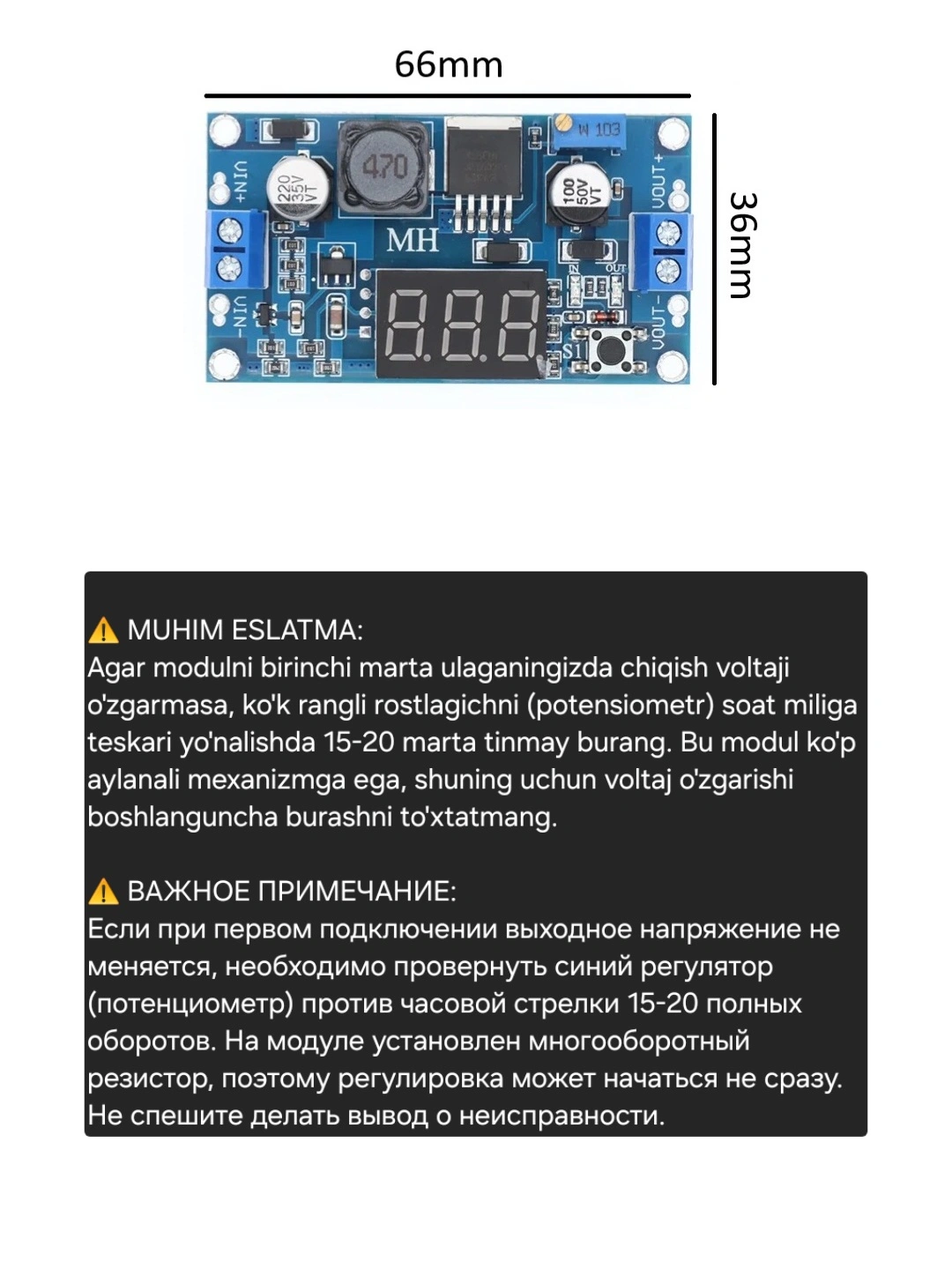

·        Olchamlari: 36*66*13 mm

·        Og'irligi: 22 g

Iltimos, diqqat qiling!

Kirish kuchlanishi 3,5 voltdan pastga tushmasligi kerak. XL6009 konvertor chipida kuchlanish pastligidan himoya yo'q. Modulning kirish kuchlanishi +2,5 V dan +3,4 V gacha bo'lganida, chiqishda +50 V gacha bo'lgan nazoratsiz yuqori kuchlanish paydo bo'lishi mumkin.
