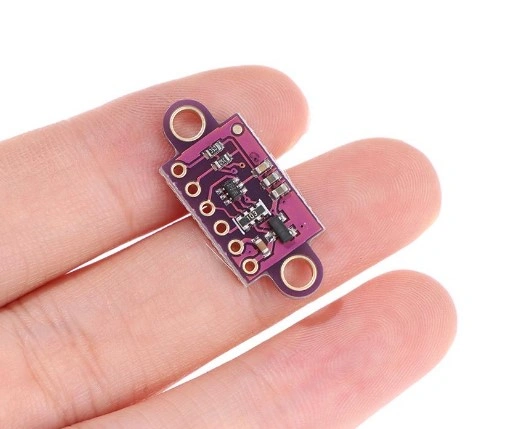

VL53L0X lazerli masofa o'lchagich moduli

• Lazer masofa o`lchgich moduli

• Interfeysi I2C

• VL53L0X

• Arduino

• Kuchlanish 3,3-6 V

VL53L0XV2 hozirgi kunga qadar mavjud bo'lgan eng kichik lazer diapazoni bo'lib, u patentlangan parvoz vaqti (ToF) texnologiyasidan foydalanadi. Gy-530 sensori 1 mm aniqlik bilan 2000 mm gacha bo'lgan nishon aks ettirishidan qat'i nazar, masofani aniq o'lchashni ta'minlaydi.sensorning aniqligi ± 3%. Nur inson ko'ziga ko'rinmaydi. Barcha o'lchov ko'rsatkichlarini sensordan i2c(TWI) interfeysi orqali olish mumkin, bu sensor sozlamalari uchun ham ishlatiladi.

Masofani o'zgartirish usuli fazali. Lazer doimiy ravishda taxminan 500 MHz chastotada modulyatsiya qilingan yorug'lik oqimini chiqaradi. Fazali lazer diapazoni o'lchagichi lazerning to'lqin uzunligini o'zgartirmaydi, faqat uni modulyatsiya qiladi. Yansıtılan nur fotodetektor tomonidan qabul qilinadi va uning fazasi chiqarilgan lazer signalining fazasi bilan taqqoslanadi. Yorug'lik ma'lum bir tezlikka ega bo'lganligi sababli, nur qaytarilganda, chiqarilgan signalga nisbatan fazaning siljishi hosil bo'ladi, shundan so'ng qurilma masofani formula bo'yicha hisoblab chiqadi. Lazer emitenti 940 nm diapazonida ishlaydi.

Vl53l0x masofa o'lchagich platasida ikkita qo'shimcha PIN mavjud: sensorni o'chirish uchun XSHUT va GPIO1 uzilish chiqishi. Shuningdek, taxtada quvvat konvertori va TTL darajasidagi konvertorlar o'rnatilgan, shuning uchun modul Arduino mikrokontrollerlariga muammosiz ulanishi mumkin.

Xususiyatlari:

I2c interfeysi (TWI)

Masofani o'lchash diapazoni 0 .. 2000 mm ( 2 metrgacha)

Sensorning aniqligi ± 3%

Infraqizil nurlanish diapazoni 940 nm

O'rnatilgan quvvat konvertori

O'rnatilgan TTL darajali bo'linuvchilar

Ta'minot kuchlanishi 3,3-6 V

Iste'mol oqimi 10 ma

Eng yuqori oqim 40 ma dan oshmaydi

O'lchamlari 18 × 13 × 2 mm.

Og'irligi 2 g.
