UNI-T UT25CL kabel lokatori, yashirin simlarni topish uchun

UNI-T UT25CL — sim, kabel va yashirin elektr liniyalarini topish, yo‘nalishini aniqlash va diagnostika qilish uchun mo‘ljallangan professional kabel lokatori / trassoiskatel. Qurilma kabel qayerdan o‘tganini aniqlash, devor ichidagi yashirin simlarni topish, bir nechta sim orasidan kerakli liniyani ajratish, ta’mirlash vaqtida uzilish joyini taxminan aniqlash va elektr montaj ishlarini tezroq bajarishga yordam beradi.

Komplekt ikkita asosiy qurilmadan iborat: UT25CL-T transmitter va UT25CL-R qabul qilgich. Transmitter tekshirilayotgan liniyaga maxsus signal yuboradi, qabul qilgich esa ushbu signalni ushlab, kabel yo‘nalishini topishga yordam beradi. Shu sababli UNI-T UT25CL oddiy kuchlanish detektoridan ko‘ra funksionalroq: u faqat tok bor-yo‘qligini emas, balki kabel yo‘lini kuzatishda ham foydali.

Qurilma elektriklar, montajchilar, servis ustalari, ta’mirlash bo‘yicha mutaxassislar, videokuzatuv va aloqa tizimlari bilan ishlaydigan ustalar, avtomatika va elektr shkaf yig‘uvchilar uchun mos. Uy, kvartira, ofis, do‘kon, ustaxona, ishlab chiqarish joyi, elektr shkaf, taqsimlash qutisi va montaj obyektlarida foydalanish mumkin.

Qurilmaning vazifasi

UNI-T UT25CL ning asosiy vazifasi — kabel va simlarning yo‘nalishini aniqlash. Ko‘pincha simlar devor ichida, kabel-kanalda, puchok ichida yoki taqsimlash qutisida yashirin bo‘ladi. Bunday holatda kerakli liniyani ko‘z bilan topish qiyin. Kabel lokatori esa signal yordamida simni kuzatish imkonini beradi.

Ushbu qurilma yordamida quyidagi ishlarni bajarish mumkin:

— yashirin sim va kabellarni topish;

— kabel yo‘nalishini aniqlash;

— devor ichidagi elektr liniyasini tekshirish;

— kabel-kanal ichidagi simni kuzatish;

— bir nechta sim orasidan kerakli kabelni ajratish;

— taqsimlash qutisi va elektr shkafda liniyalarni tekshirish;

— kabel uzilishi yoki shikastlangan joyini taxminan aniqlash;

— montaj va ta’mirlash vaqtida diagnostika qilish;

— NCV funksiyasi orqali kuchlanishni kontaktsiz aniqlash.

Bu, ayniqsa, eski obyektlarda, elektr sxemasi yo‘q bo‘lgan joylarda yoki simlar tartibsiz ulangan holatlarda juda foydali.

Transmitter UT25CL-T

UT25CL-T transmitter kabelga signal yuborish uchun ishlatiladi. U tekshirilayotgan liniyaga ulanadi va maxsus chastotali signal hosil qiladi. Keyin qabul qilgich ushbu signalni topadi va foydalanuvchiga kabel yo‘nalishini aniqlashga yordam beradi.

Transmitter korpusida LCD displey va boshqaruv tugmalari mavjud. Unda START/STOP, LEVEL, CODE, yuqoriga/pastga tugmalari va quvvat tugmasi bor. Bu tugmalar orqali signal darajasini, kodni va ish rejimini boshqarish mumkin.

Transmitterdan foydalanishda ulanish tartibiga e’tibor berish kerak. Noto‘g‘ri ulash yoki ruxsat etilmagan kuchlanishda ishlatish qurilmaga zarar yetkazishi mumkin. Shu sababli ishlatishdan oldin mahsulot yo‘riqnomasini o‘qish va xavfsizlik qoidalariga amal qilish kerak.

Qabul qilgich UT25CL-R

UT25CL-R qabul qilgich transmitter yuborgan signalni aniqlash uchun xizmat qiladi. Foydalanuvchi qabul qilgichni devor, kabel-kanal, pol, elektr shkaf yoki kabel puchogi bo‘ylab harakatlantiradi. Signal kuchiga qarab kabelning qayerdan o‘tganini tushunish mumkin.

Qabul qilgichda displey, AUTO/MANUAL, NCV, yuqoriga/pastga tugmalari, yoritish tugmasi va quvvat tugmasi mavjud. Avtomatik rejim umumiy qidiruv uchun qulay, qo‘lda sozlash rejimi esa sezgirlikni aniqroq boshqarish imkonini beradi.

Qurilmada NCV funksiyasi ham bor. Bu funksiya o‘zgaruvchan kuchlanishni simga to‘g‘ridan-to‘g‘ri tegmasdan aniqlashga yordam beradi. Lekin NCV faqat yordamchi tekshiruv funksiyasi hisoblanadi. Elektr bilan ishlashdan oldin kuchlanish yo‘qligini albatta mos o‘lchov asbobi bilan tekshirish kerak.

Yashirin simlarni topish

UNI-T UT25CL devor ichidagi yashirin simlarni topishda foydali. Masalan, devorga teshik ochish, polka o‘rnatish, kabel tortish yoki ta’mirlashdan oldin sim qayerdan o‘tganini tekshirish kerak bo‘ladi. Kabel lokatori bunday vaziyatda xavfni kamaytirishga yordam beradi.

Biroq devor materiali, armatura, metall profil, namlik, kabel chuqurligi, yonma-yon o‘tgan simlar va elektromagnit shovqin natijaga ta’sir qilishi mumkin. Shuning uchun qurilma ko‘rsatmasini ehtiyotkorlik bilan baholash va bir joyni bir necha yo‘nalishda tekshirish tavsiya etiladi.

Kabel uzilishini aniqlash

Kabelda uzilish bo‘lsa, transmitter signal yuboradi, qabul qilgich esa signal yo‘nalishini kuzatadi. Signal kuchsizlanadigan yoki yo‘qoladigan joy kabel shikastlangan qismga yaqin bo‘lishi mumkin.

Bu funksiya yashirin simlar, aloqa kabellari, boshqaruv liniyalari va boshqa elektr zanjirlarini tekshirishda foydali. Lekin aniqlik kabel turi, shikastlanish xarakteri, devor materiali va ulanish usuliga bog‘liq bo‘ladi.

NCV funksiyasi

NCV — bu kontaktsiz kuchlanish aniqlash funksiyasi. Qabul qilgich kabel yoki rozetka yoniga yaqinlashtirilganda, qurilma o‘zgaruvchan kuchlanish mavjudligini bildirishi mumkin.

Bu funksiya tezkor tekshiruv uchun qulay, ammo u elektr xavfsizligi bo‘yicha yakuniy tekshiruv hisoblanmaydi. Simga tegishdan yoki ulanishlarni ochishdan oldin kuchlanish yo‘qligini ishonchli o‘lchov asbobi bilan tekshirish kerak.

Ishlash rejimlari

UNI-T UT25CL kabelni izlashda turli rejimlarda ishlatilishi mumkin. Amalda transmitter va qabul qilgich orqali signal yuborish va uni kuzatish usuli ishlatiladi. Qabul qilgichda avtomatik va qo‘lda boshqariladigan rejimlar bo‘lishi foydalanuvchiga sharoitga qarab qulay sozlash imkonini beradi.

Agar signal kuchli bo‘lsa, sezgirlikni kamaytirish kerak bo‘lishi mumkin. Agar signal zaif bo‘lsa, sezgirlik oshiriladi yoki transmitter signali darajasi o‘zgartiriladi. To‘g‘ri sozlash kabel yo‘nalishini aniqroq topishga yordam beradi.

Displey va yoritish

Har ikkala qurilmada LCD displey mavjud. Displey rejimlar, signal darajasi, kod va boshqa ish holatlarini ko‘rishga yordam beradi. Bu ish jarayonini ancha qulay qiladi.

Qurilmada yoritish funksiyasi ham mavjud bo‘lishi mumkin. Bu qorong‘i joylarda, elektr shkaf ichida, podvalda, texnik xonada, mebel ortida yoki kam yoritilgan obyektlarda ishlashni osonlashtiradi.

Qizil-qora korpus ish joyida yaxshi ko‘rinadi. Ergonomik shakli qo‘lda ushlash uchun qulay, tugmalar esa old panelda joylashgani sababli tez boshqarish mumkin.

Qayerda ishlatiladi

UNI-T UT25CL quyidagi joylarda ishlatilishi mumkin:

— uy va kvartiralarda;

— ofis va do‘konlarda;

— elektr taqsimlash shkaflarida;

— taqsimlash qutilarida;

— kabel-kanallarda;

— devor ichidagi yashirin simlarda;

— videokuzatuv tizimlarida;

— internet va aloqa liniyalarida;

— avtomatika tizimlarida;

— ustaxona va servis markazlarida;

— ishlab chiqarish uskunalarida;

— ta’mirlash va montaj obyektlarida.

Qurilma hujjatsiz yoki eski elektr tizimlarida ayniqsa foydali. Agar simlar qayerga ketgani aniq bo‘lmasa, kabel lokatori tekshiruv vaqtini kamaytiradi.

Afzalliklari

Transmitter va qabul qilgichli komplekt. Kabelni signal orqali izlash imkonini beradi.

Yashirin simlarni aniqlash. Devor, kabel-kanal va puchok ichidagi liniyalarni topishga yordam beradi.

NCV funksiyasi. O‘zgaruvchan kuchlanishni kontaktsiz aniqlash imkonini beradi.

Avtomatik va qo‘lda rejimlar. Oddiy qidiruv va aniqroq sozlash uchun qulay.

LCD displey. Ish parametrlarini ko‘rsatib, foydalanishni osonlashtiradi.

Yoritish funksiyasi. Qorong‘i joylarda ishlashda qulaylik beradi.

Elektriklar uchun foydali. Montaj, ta’mirlash va xizmat ko‘rsatish ishlarida vaqtni tejaydi.

Kabelni puchok ichidan topishga yordam beradi. Bir nechta o‘xshash sim orasidan kerakli liniyani ajratish osonlashadi.

Foydalanish bo‘yicha tavsiyalar

Ish boshlashdan oldin qurilma holatini tekshirish kerak. Korpusda sinish, displeyda nosozlik, tugmalarda muammo yoki kabellarda shikastlanish bo‘lsa, asbobdan foydalanmaslik kerak.

Transmitter liniyaga faqat yo‘riqnomaga muvofiq ulanadi. Agar elektr tarmog‘i bilan ishlash tajribasi bo‘lmasa, ishni malakali mutaxassis bajarishi kerak.

Qabul qilgich bilan kabel yo‘lini tekshirganda sekin harakat qilish lozim. Juda tez harakat qilinsa, signalning eng kuchli nuqtasi o‘tib ketishi mumkin. Aniqroq natija uchun bir xil joyni bir necha tomondan tekshirish foydali.

Agar yaqin joyda bir nechta kabel bo‘lsa, signal boshqa liniyalarga ham ta’sir qilishi mumkin. Shuning uchun natijani ehtiyotkorlik bilan baholash kerak.

Muhim cheklovlar

UNI-T UT25CL kuchlanish stabilizatori, multimetr, megommetr yoki to‘liq elektr diagnostika qurilmasi o‘rnini bosmaydi. U asosan kabelni topish, yo‘nalishni kuzatish va ayrim tekshiruvlarda yordam berish uchun mo‘ljallangan.

NCV funksiyasi kuchlanish yo‘qligini tasdiqlash uchun yetarli emas. Elektr simlariga tegishdan oldin har doim mos o‘lchov asbobi bilan tekshirish kerak.

Qidiruv chuqurligi va aniqligi obyekt sharoitiga bog‘liq. Beton, armatura, metall profil, namlik, parallel simlar va elektromagnit shovqin natijaga ta’sir qilishi mumkin.

Asosiy xususiyatlar

Brend: UNI-T

Model: UT25CL

Qurilma turi: kabel lokatori / trassoiskatel

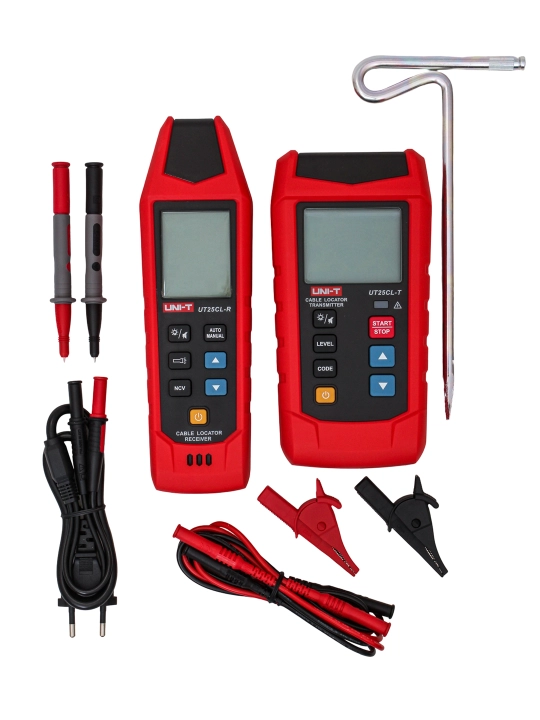

Komplekt tarkibi: transmitter UT25CL-T va qabul qilgich UT25CL-R

Vazifasi: kabel va yashirin simlarni topish

Qo‘llanilishi: elektr montaj, ta’mirlash, diagnostika

Funksiyalar: kabel yo‘nalishini aniqlash, signal orqali qidirish, NCV

Qabul qilgich rejimlari: avtomatik va qo‘lda boshqarish

Displey: LCD

Boshqaruv: old panel tugmalari

Korpus rangi: qizil-qora

Foydalanuvchilar: elektriklar, montajchilar, servis mutaxassislari

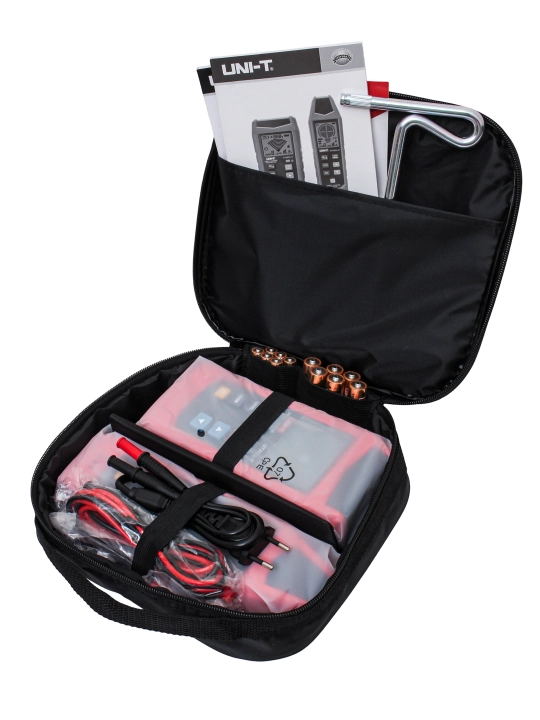

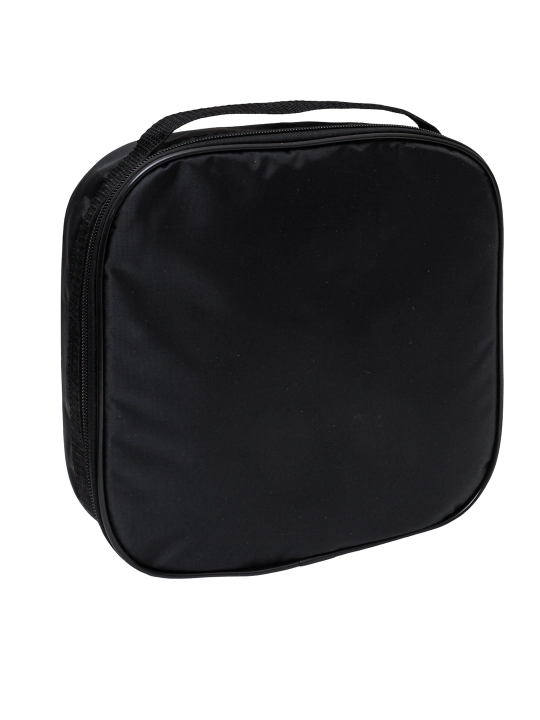

Aniq komplektatsiya, batareyalar, ulash kabellari, qisqichlar, sumka yoki boshqa aksessuarlar yetkazib berish partiyasiga qarab farq qilishi mumkin. Uzum kartasiga joylashdan oldin qutidagi real komplektni tekshirish tavsiya etiladi.

UNI-T UT25CL — kabel va yashirin simlarni topish uchun qulay, amaliy va funksional asbob. Transmitter va qabul qilgichli tizim kabel yo‘nalishini aniqlashga, ta’mirlash va montaj ishlarida vaqtni tejashga, elektr liniyalarini tartibli diagnostika qilishga yordam beradi. NCV, displey, boshqaruv tugmalari va qulay korpus uni elektriklar va montajchilar uchun foydali asbobga aylantiradi.

Kalit so‘zlar: kabel lokatori, UNI-T, UT25CL, trassoiskatel, yashirin sim, kabel izlash, transmitter, qabul qilgich, NCV, elektr montaj, kabel diagnostikasi, uzilish qidirish.
