TERMOSTAT W1209 - UMUMIY KO'RSATMA VA KO'RSATMALAR

Raqamli termostat (dasturlashtiriladigan termostat) W1209 - ma'lum diapazonda haroratni saqlash uchun mo'ljallangan qurilma. U turli xil avtomatlashtirish tizimlarida (inkubatorlar, issiqxonalar, isitish tizimlari, qozonxonalar va boshqalar) qo'llaniladi.

 Texnik xususiyatlari W1209

•  Ta'minot kuchlanishi: 12 V
•  Quvvat iste'moli: 35mA (o'rni yopiq holda 65mA)
•  Maksimal kommutatsiya oqimi: 5 A
•  Maksimal aloqa kuchlanishi: 240 V
•  Harorat diapazoni: -50 ºS … +110 ºS
•  Tekshirish aniqligi: 0,1 ºS
•  Histerezis aniqligi: 0,1ºC
•  Yangilanish tezligi: 0,5 s
•  Termistor: NTC (10K 0,5%, suv o'tkazmaydigan)
•  Kabel uzunligi: ~30 sm.
•  O'rni miqdori: 1 dona
•  Namlik: 20% ... 85%

 Umumiy ma'lumot

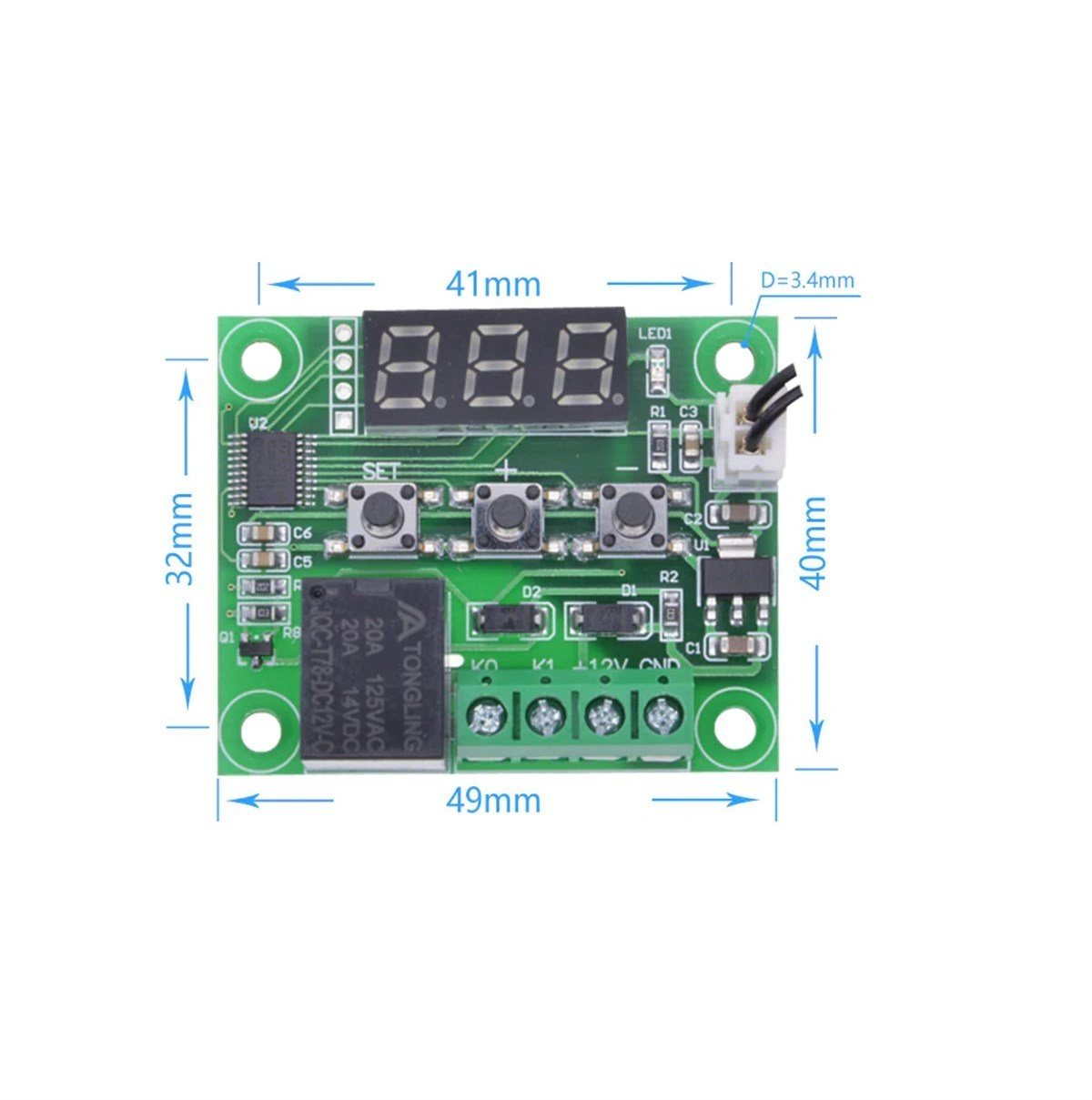

 Termostatda -50 ºS dan +110 ºS gacha bo'lgan haroratni ko'rsatadigan uch xonali indikator (HS310281K) mavjud. -10ºS dan -50ºS gacha va 100ºS dan 110ºS gacha bo'lgan harorat o'nlik ulushsiz ko'rsatiladi, bu maishiy foydalanish uchun etarli. Bundan tashqari, doskada o'rni yoqilishini takrorlaydigan qizil LED "LED1" mavjud.

 Termostat ikkita ish rejimini qo'llab-quvvatlaydi "C" (sovutish) va "H" (isitish). Rejim uchta boshqaruv tugmasi yordamida o'zgartiriladi.

 Tugmani tayinlash:

 "SET" - ish rejimini tanlash va parametrlarni sozlash

 "+" - parametrni oshiring

 "-" - parametrni kamaytirish

 Misol: "C" ish rejimida va o'rnatilgan harorat 25ºC bo'lsa, o'rni harorat 25ºC ga yetganda ishlaydi va 23ºC da o'chadi.

 Termostat sozlamalari (W1209)

 Sozlash rejimiga o'tish uchun "SET" tugmasini 5 soniya ushlab turing, so'ngra o'zgartiriladigan menyuni tanlash uchun "+" yoki "-" tugmalaridan foydalaning (P0 . . . P6).

 Menyuga kirish va undan chiqish uchun SET tugmasini bir marta bosing.

 PO - Termostatni ishlash rejimi

 Menyuning ushbu bo'limida ish rejimi C - sovutish yoki H - isitish rejimiga o'rnatiladi, C rejimini tanlashda, harorat belgilangan qiymatga tushganda o'rni ishlaydi.

 Agar H rejimi tanlansa, harorat belgilangan qiymatga ko'tarilganda harorat rölesi faollashtirilgan bo'lsa, u holda o'rni ishlaydi.

P1 - histerezisni sozlash

 Ushbu menyu elementi histerezisni (yoqish va o'chirish harorati o'rtasidagi farq) o'rnatadi, qiymat 0,1 °C dan 15,0 °C gacha, sukut bo'yicha 2 °C, o'zgartirish bosqichi 0,1 °C.

 Misol uchun, agar qiymat 2 ° C ga o'rnatilgan bo'lsa va ish harorati 20 ° C va rejim H bo'lsa, u holda 22 ° C haroratda termostat isitishni o'chiradi va 18 haroratda °C, u isitishni yoqadi.

 P2 - Yuqori harorat chegarasi

 Yuqori harorat chegara qiymatini -45 °C dan 110 °C gacha o'rnatish, standart 110 °C, qadam 1 °C ni o'zgartiring.

 P3 - past harorat chegarasi

 Pastki harorat chegara qiymatini -50 °C dan 105 °C gacha o'rnatish, standart 110 °C, qadam 1 °C ni o'zgartiring.

 P4 - haroratni tuzatish

 Ushbu bo'limda siz termometr ko'rsatkichlarini kalibrlashingiz mumkin, agar sizda mos yozuvlar termometringiz bo'lsa, qiymat -7 dan 7 gacha, standart 0, o'zgartirish bosqichi 1.

 P5 - o'rni yoqishning kechikishi

 Bu erda 0 … 10 daqiqaga yoqish kechikishi o'rnatiladi.

 P6 - Yuqori chiqib ketish harorati chegarasi

 Signalni sozlash menyusi 0 °C dan +110 °C gacha, standart OFF.

Zavod sozlamalarini tiklash

 O'chirish

 "+" va "-" tugmachalarini bosing va ushlab turing

 Quvvatni yoqing

 Displeyda 888 ko'rsatiladi, sozlamalar qayta o'rnatildi.
