TCA9548A / PCA9548A I2C port kengaytiruvchis Multiplexer

• Multiplexor

• TCA9548A

• I2C

• Portlarni kengaytirgich

• 400 kHz

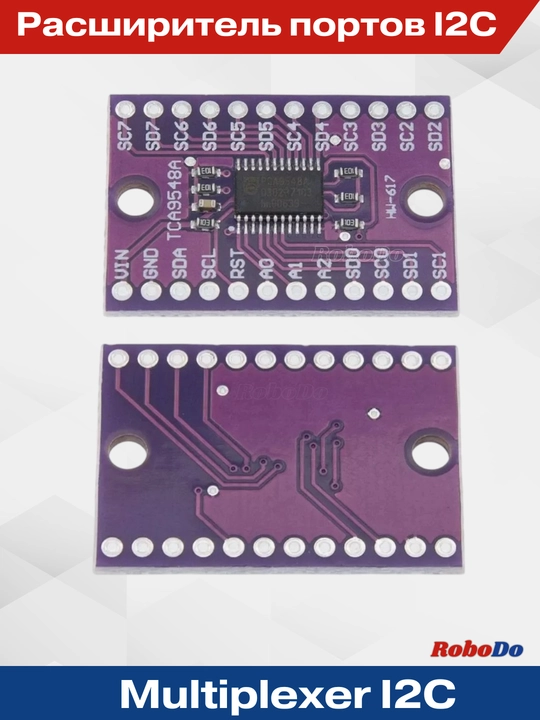

TCA9548A / PCA9548A platasi i2c port kengaytiruvchisi, 1-to-8 I2C multipleksor.

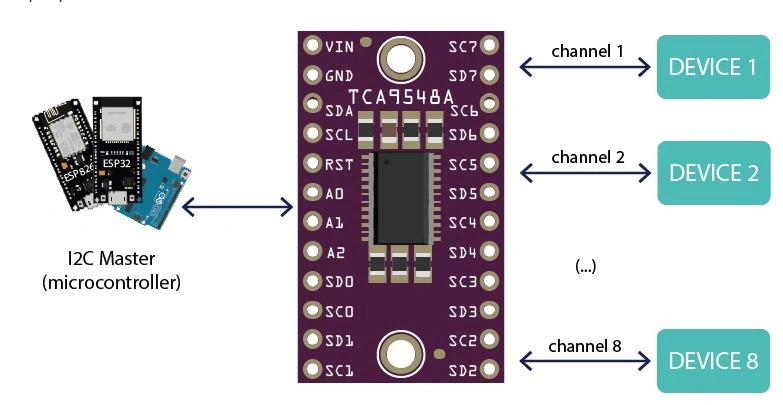

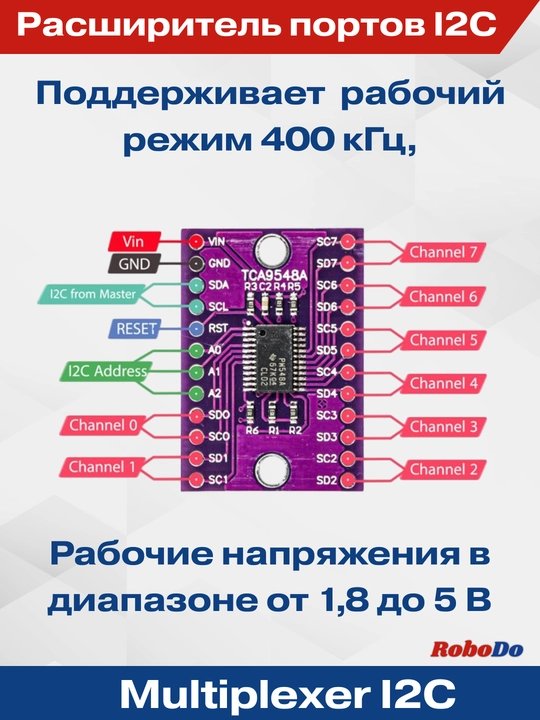

Tca9548a / PCA9548A asosidagi modul bir xil manzilga ega 8 tagacha qurilmani bitta i2c avtobusiga ulash va ular bilan navbatma-navbat ma'lumot almashish imkonini beradi. Signal liniyalarining kuchlanishi 5V gacha va soat signalining chastotasi 400 kHz gacha.

Modul TCA9548A / PCA9548A mikrosxemasiga asoslangan-tashqi qayta o'rnatish qobiliyatiga ega sakkiz kanalli i2c multipleksor.

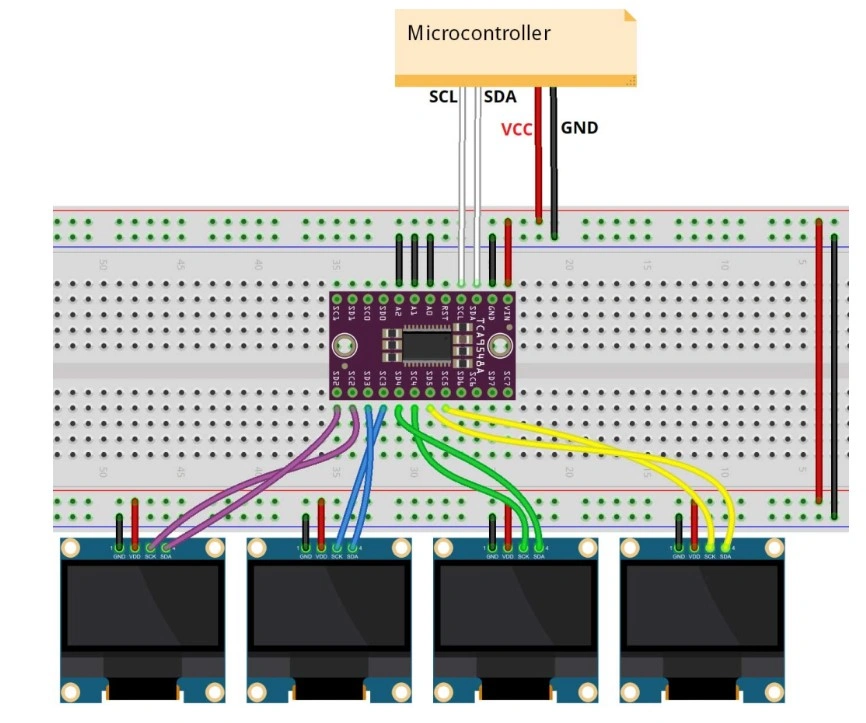

Ko'pincha bitta mikrokontrollerga bir nechta qurilmalarni ulash kerak bo'ladi, masalan, manzil konfiguratsiya pinlariga ega bo'lmagan va bitta manzilni egallagan harorat sensori. Ularni to'g'ridan-to'g'ri avtobusga ulashga urinayotganda xatolik yuz beradi, chunki barcha qurilmalar bir vaqtning o'zida javob beradi.

Ushbu to'qnashuvlar taklif qilingan modulni hal qilishga imkon beradi. Hozirda tanlanmagan qurilma bilan har bir ma'lumot almashish sessiyasidan oldin mikrokontroller multipleksorga murojaat qilishi, qaysi kanalni faollashtirishni ko'rsatishi kerak va keyin kerakli qurilma bilan ishlash odatdagi ulanishda ishlashdan farq qilmaydi, go'yo u bitta shinada.

Multipleksorda o'z manzilini sozlash kontaktlari mavjud bo'lib, ular har bir avtobus uchun 8 tagacha ulanishni ta'minlaydi. Bu sizga bir xil manzilga ega 64 tagacha qurilmani ulash imkonini beradi.
