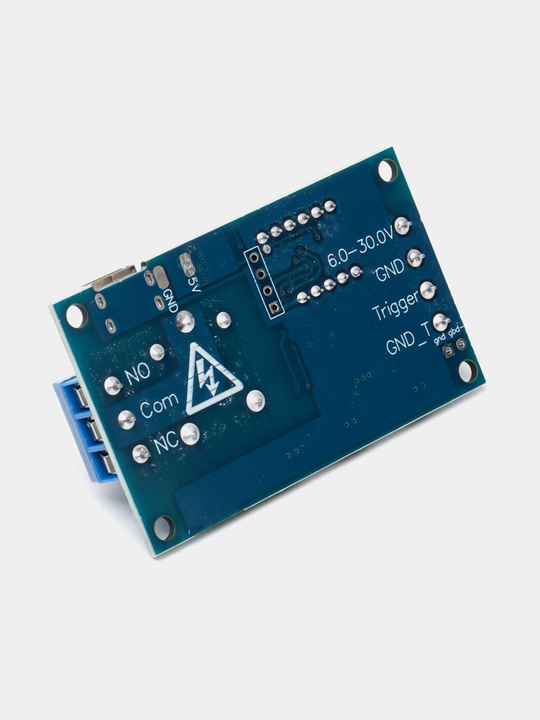

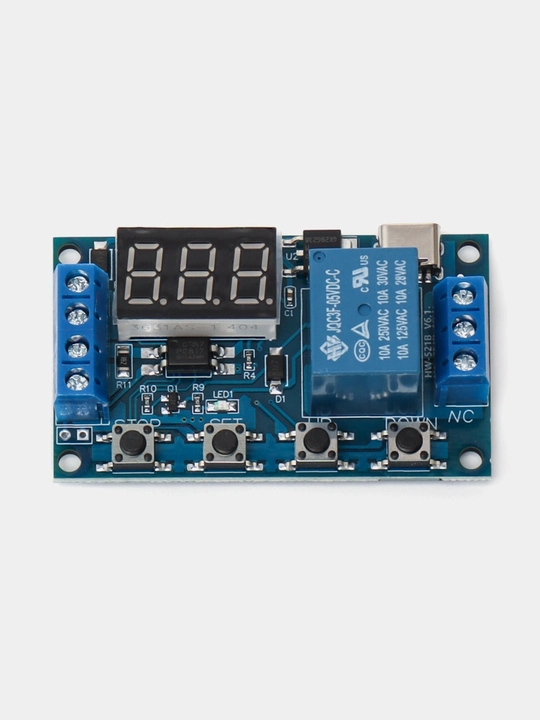

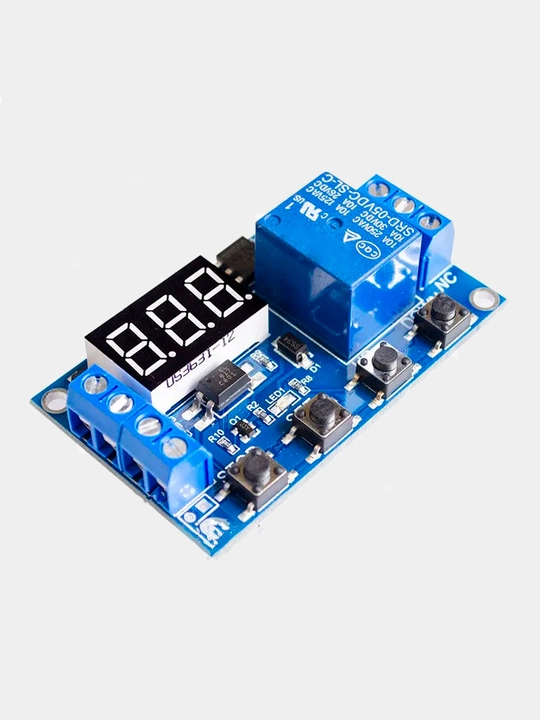

Taymer Vaqt moduli 0 dan 999 minutgacha 1 kanali 5 volt dasturlashtiriladi Arduino

1. Ishlash kuchlanishi: 6-30V

2. Trigger signal manbai: yuqori darajadagi tetik (3.0-24V), signal zamini va tizim zamini keng tarqalgan emas, bu esa parazitlarga qarshi tizimni oshirishi mumkin (qisqa tutashuv umumiy tuproqqa ham ulanishi mumkin)

3. Chiqish quvvati: 30V 5A AC yoki 220V 5A DC qurilmalarini boshqara oladi.

4. Optokupl izolyatsiyasi: parazitga qarshi qobiliyatini yaxshilang, parametrni o'rnatgandan so'ng, u abadiy eslab qoladi

Ogohlantirish: o'rni kontakti passiv va elektr energiyasini ishlab chiqaradi; 1 kanalda yoqish/o‘chirish boshqaruv funksiyasi mavjud

Ish tartibi:

P1: Signal ishga tushirilgandan so'ng, OP quvvat rölesini yoqing, keyin o'chiring; Operatsiyadan keyingi OP davrida:

1) P1.1: Takroriy signal samarali emas

2) P1.2: signal yana ishga tushdi, yana boshlanish vaqti

3) P1.3: signal yana ishga tushiriladi, qayta o'rnatiladi; o'rni o'chiring, vaqtni to'xtating

P2: tetik signali ta'minoti, o'rni o'chirilgandan keyingi vaqt CL quvvat o'rni OP vaqti; keyin ortga hisoblash, o'rni o'chiring

P3.1: OP quvvat rölesini, CL o'chirish vaqtini o'tkazgandan so'ng ishga tushirish signalini qo'llang; keyin ish aylanishi tsikldan yuqorida yana signal beradi, o'rni to'xtash vaqti o'chiriladi; sikl vaqti (LOP) o'rnatilishi mumkin

P3.2: ulanishdan keyin. Signalni ishga tushirishning hojati yo'q, OP vaqtini quvvat o'rni, CL o'chirish vaqti rölesi; keyin ish sikli timea siklidan (LOP) yuqoriga o'rnatilishi mumkin

4-savol: Signalni saqlash funksiyasi; agar tetik signali bo'lmasa, vaqt bekor qilinadi, o'rni ulangan bo'lib qoladi; Signal yo'qolganda, OP vaqti o'rni o'chiradi; vaqt o'tishi bilan, agar yana signal bo'lmasa, vaqt tozalanadi

Vaqt oralig'i:

0,1s (minimal) ~ 999 min (maksimal) doimiy sozlanishi

Vaqt oralig'ini qanday tanlash mumkin:

Parametrlarni o'rnatish interfeysi rejimini tanlaganingizda va vaqtni tanlash uchun STOP tugmasini bosing

Xxx. Agar kasr nuqtasi biron bir joyda bo'lsa, vaqt oralig'i S-1,999 s
