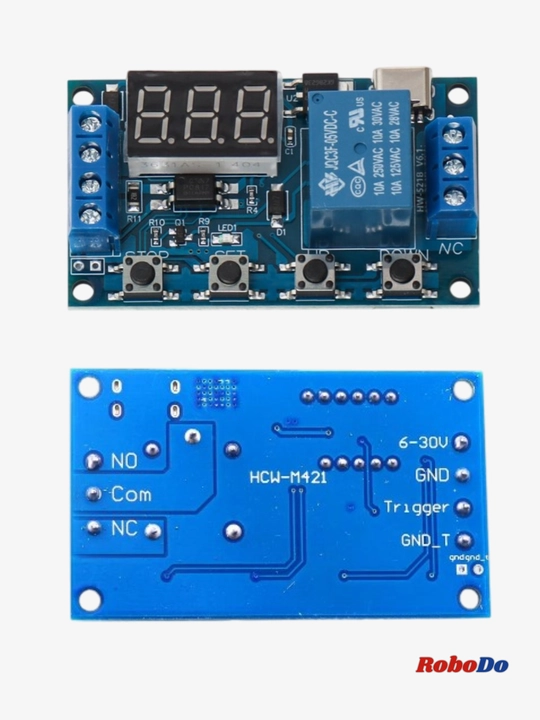

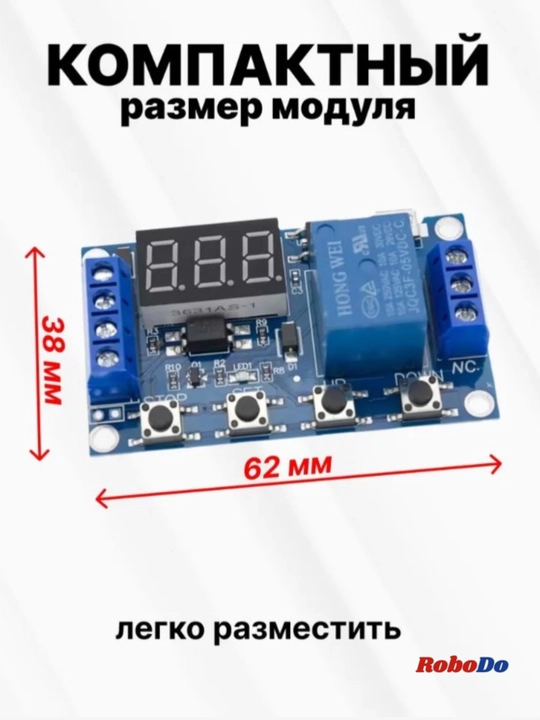

Taymer 0 dan 999 minutgacha bo'lgan vaqt relesi moduli

• Rele

• Timer

Taymer o'rni o'chirish funktsiyasiga ega. Ushbu funktsiyani o'chirish va yoqish uchun STOP tugmasini bosing. Displey tanlangan rejimni ko'rsatadi. Agar "off" ko'rsatilsa, taymer tsikli ishlaydi, lekin o'rni yoqilmaydi, o'rni ishlashini ko'rsatadigan LED indikatori ham yonmaydi.

Xususiyatlari:

Ta'minot kuchlanishi: 5-30 volt + MICRO USB orqali quvvatlanishi mumkin

Boshqarish (almashtirish)mumkinaymer o'rni o'chirish funktsiyasiga ega. Ushbu funktsiyani o'chirish va yoqish uchun STOP tugmasini bosing. Displey tanlangan rejimni ko'rsatadi. Agar "off" ko'rsatilsa, taymer tsikli ishlaydi, lekin o'rni yoqilmaydi, o'rni ishlashini ko'rsatadigan LED indikatori ham yonmaydi.

Xususiyatlari:

Ta'minot kuchlanishi: 5-30 volt + MICRO USB orqali quvvatlanishi mumkin

Boshqarish (almashtirish)mumkin: 0 dan 220 voltgacha o'zgaruvchan tok, 0 dan 30 voltgacha doimiy oqim.

O'rnimizni almashtirish oqimi: 5A (maksimal 10a)

Trigger pulsining kuchlanishi: 3-24 V.

Uchuvchan bo'lmagan xotira (quvvat yo'qolganda Sozlamalar saqlanadi)

Dasturlash:

Modulda 7 ta ish rejimi (algoritmlari) mavjud, siz kerakli rejimni tanlashingiz va ushbu rejimda kerakli parametrni o'rnatishingiz mumkin.

Ish rejimini tanlash uchun SET tugmasini bosing va 1 soniya ushlab turing. Modul dasturni tanlash rejimiga o'tadi. UP va DOWN tugmalari yordamida kerakli rejimni tanlang. Tanlovni tasdiqlash uchun SET tugmasini qisqa bosing. Displeyda parametr belgilari ikki marta miltillaydi, keyin siz ushbu parametrni sozlashni boshlashingiz mumkin. Up va DOWN tugmalari parametrni sozlaydi. Keyin tugmani bosing o'rnatish ushbu rejimda keyingi sozlash opsiyasiga o'tish uchun. Oxirgi sozlamani o'rnatganingizdan so'ng, SET tugmasini uzoq vaqt (1 soniya) bosing. Rejim indikatori 3 marta yonadi, modul tanlangan rejimni va belgilangan rejim parametrlarini eslab qoladi va ish rejimiga o'tadi.

Parametrlar:

OP-o'rni yopiq holatda bo'lgan vaqt

Cl-o'rni ochiq holatda bo'lgan vaqt

LOP-1 dan 999 gacha bo'lgan o'rni yoqish/o'chirishning takroriy soni (tsikllari) yoki cheksiz agar o'rnatilsa ---

Vaqt parametrining o'lchov birligi indikatordagi bit nuqtasining holatiga bog'liqRejim indikatori 3 marta yonadi, modul tanlangan rejimni va belgilangan rejim parametrlarini eslab qoladi va ish rejimiga o'tadi.

Parametrlar:

OP-o'rni yopiq holatda bo'lgan vaqt

Cl-o'rni ochiq holatda bo'lgan vaqt

LOP-1 dan 999 gacha bo'lgan o'rni yoqish/o'chirishning takroriy soni (tsikllari) yoki cheksiz agar o'rnatilsa ---

Vaqt parametrining o'lchov birligi indikatordagi bit nuqtasining holatiga bog'liq:

XXX. - vaqt soniyalarda o'rnatiladi (1-999).

XX.X-vaqt 0,1 soniyada o'rnatiladi (soniyaning o'ndan bir qismi-0,1-99,9 soniya)

X. X. X.-vaqt daqiqalarda o'rnatiladi (1-999).

Nuqta o'rnini o'zgartirish STOP tugmachasini bosish orqali amalga oshiriladi (qisqa vaqt ichida)

Ish rejimlari:

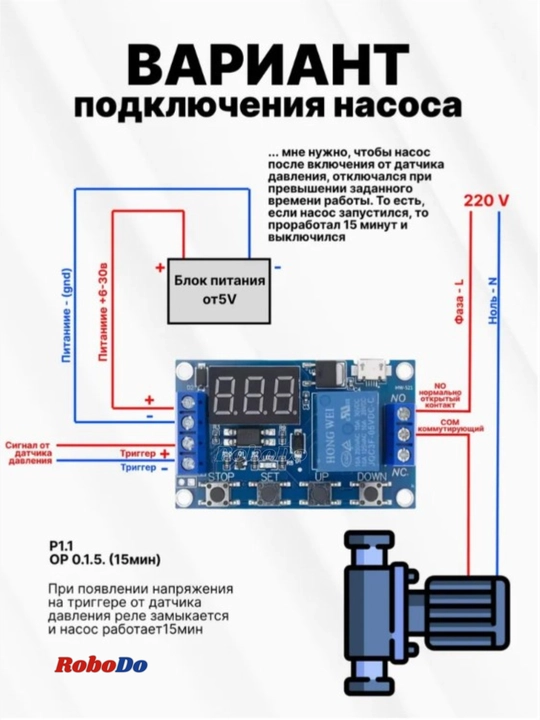

P1. 1 o'rni sukut bo'yicha ochiq, Trigger kirishiga signal berilganda (3V dan 24v gacha) o'rni yopiladi va op parametrida o'rnatilgan vaqtni hisoblash boshlanadi, mos yozuvlar tugagandan so'ng o'rni o'chadi.

P1. 2 o'rni sukut bo'yicha o'chirilgan, Trigger kirishiga signal berilganda, o'rni yopiladi va op parametrida ko'rsatilgan hisoblash boshlanadi. Malumot tugagandan so'ng, o'rni P1.1 rejimida bo'lgani kabi o'chadi, lekin vaqt tugashidan oldin Trigger kirishiga yana signal berish orqali hisoblashni boshlash mumkin.

P1. 3 o'rni sukut bo'yicha o'chirilgan, Trigger kirishiga quvvat berilgandan so'ng, o'rni yoqiladi va opda ko'rsatilgan vaqtni hisoblash boshlanadi. Vaqtni hisoblagandan so'ng, o'rni o'chadi.1. 2 o'rni sukut bo'yicha o'chirilgan, Trigger kirishiga signal berilganda, o'rni yopiladi va op parametrida ko'rsatilgan hisoblash boshlanadi. Malumot tugagandan so'ng, o'rni P1.1 rejimida bo'lgani kabi o'chadi, lekin vaqt tugashidan oldin Trigger kirishiga yana signal berish orqali hisoblashni boshlash mumkin.

P1. 3 o'rni sukut bo'yicha o'chirilgan, Trigger kirishiga quvvat berilgandan so'ng, o'rni yoqiladi va opda ko'rsatilgan vaqtni hisoblash boshlanadi. Vaqtni hisoblagandan so'ng, o'rni o'chadi. Trigger kirishiga signal berib, siz taymerni to'xtatib, mos yozuvlar tugaguniga qadar o'rni ochishingiz mumkin.

P2 signal berilganda, taymer birinchi navbatda ochiq CL holati uchun belgilangan vaqtni hisoblab chiqadi va shu vaqtdan keyin o'rni yopiq OP holati uchun belgilangan vaqtga yopadi. Shundan so'ng, o'rni yana ochiladi va Trigger-da keyingi signal uzatilishini kutadi. Takrorlash sonini sozlash bu erda mavjud emas.

P3. 1 ushbu rejim P2 rejimiga o'xshaydi, bundan tashqari, Trigger kirishiga signal berilganda, o'rni to'g'ridan-to'g'ri yopiq holatga o'tadi va ochiq emas, shuningdek, ushbu rejimda LOP takrorlanish sonini belgilashingiz mumkin. Agar taymer yoqilgandan so'ng, barcha tsikllar tugashidan oldin Trigger kirishiga qayta signal berilsa, u holda bu signal taymerning ishlashini to'xtatadi, o'rni o'chadi va tsikllarni hisoblash tugaydi.

P3. 2 o'rni taymerga quvvat berilgandan so'ng darhol ishga tushadi, o'rni darhol yopiq holatga o'tadi, yopiq OP rejimi uchun belgilangan vaqt hisoblab chiqiladi, shundan so'ng o'rni ochiladi va ochiq CL rejimi uchun belgilangan vaqtni hisoblash boshlanadi. Bularning barchasi LOP parametrida ko'rsatilgan sonlarda takrorlanadi, agar cheksizlik ( — ) ko'rsatilgan bo'lsa, u holda o'rni ushbu harakatlarni cheksiz takrorlaydi.

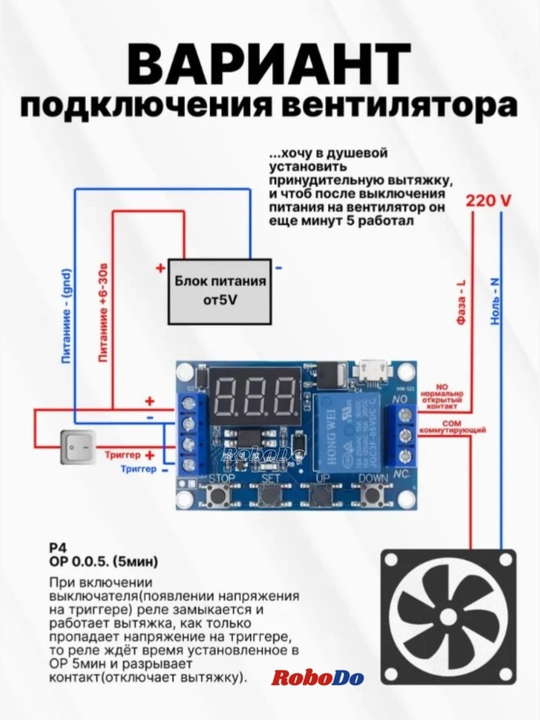

P4 o'rni sukut bo'yicha o'chirilgan, Trigger kirishiga signal berilganda o'rni yopiladi. O'rnimizni yopiq holda qoladi Trigger kirishida signal mavjud bo'lganda, Trigger kirishiga signal berilgandan so'ng, taymer OP-da o'rnatilgan vaqtni hisoblab chiqadi, shundan so'ng o'rni o'chadi.

Uyqu rejimi:

CP uyqu rejimi: besh daqiqa davomida raqamli displey avtomatik ravishda o'chadi va dastur normal ishlaydi;

Oddiy od rejimi: raqamli displey har doim yoqilgan va ma'lumotlarni ko'rsatadi.

STOP tugmasini 2 soniya bosib turing va CP va Od rejimlari o'rtasida almashish uchun uni qo'yib yuboring. Joriy holat miltillaydi va keyin asosiy interfeysga qaytadi.
