Suv oqimi olchash sensori YF-S201

• Qurilma tekshiruvdan o`tgan va to`liq ish xolatida

• Ushbu qurilmadan foydalanish uchun mikroelektronika va apparat dasturlash soxasida ma`lum bir darajadagi bilim talab etiladi. Agar ushbu soxalarda bilimga ega bo`lmasangiz bu qurilmani sotib olishingizni maslaxat bermaymiz.

Kechki ovqat tayyorlash, dush dush qabul qilish yoki bog'ni sug'orish uchun qancha suv kerak? YF-S201 suv oqimi sensoridan foydalaning, u suv oqimini yozib oladi va o'tayotgan suyuqlik hajmini va tezligini o'lchaydi. Oqim o'lchagich, shuningdek, ochiq jo'mrak yoki suv oqadigan sanitariya-tesisat aloqalari haqida ogohlantirishga yordam beradi: masalan, kir yuvish mashinasiga yomon ulanish yoki hojatxonadagi yuvish mexanizmi buzilgan.

Tafsilotlar

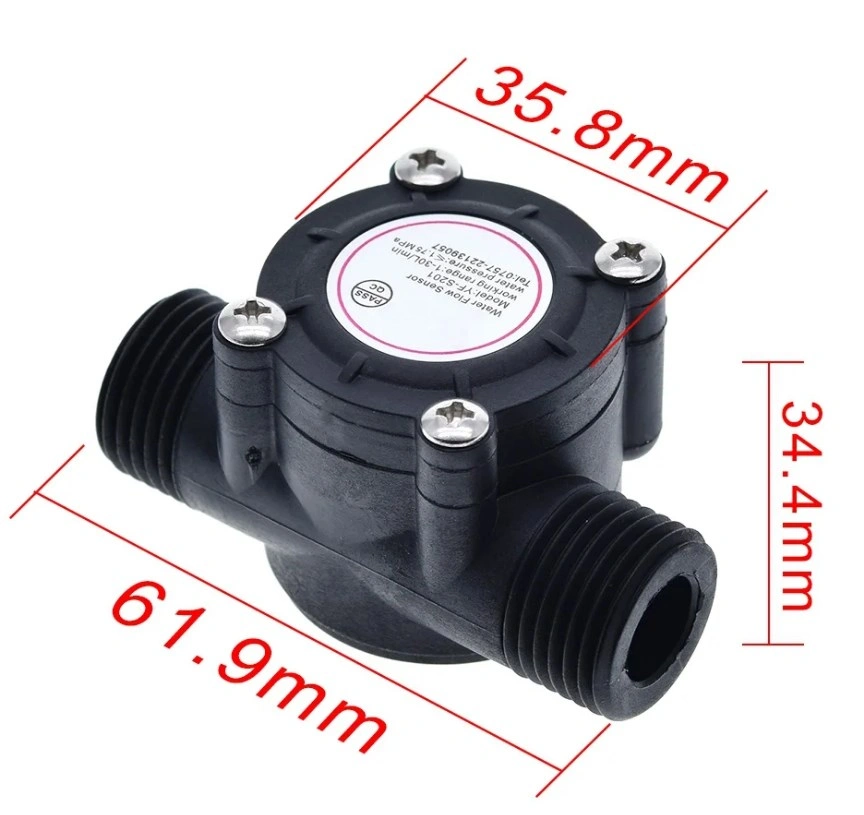

YF-S201 suv oqimi sensori kirish va chiqish suyuqlik liniyalarini ulash uchun ikkita teshikli muhrlangan plastik korpusdan qilingan. Sensorning chiqishida uchida uch simli kabel mavjud bo'lib, ular oqim o'lchagichni quvvat yoki boshqaruv platformalariga ulash uchun JST Ayol konnektoriga o'ralgan.

Oqim o'lchagich korpusining ichida ko'p qutbli halqali magnit va Hall sensori bilan aylanadigan qanotli "pervanel" mexanizmi mavjud. Suv sensorli nozullardan o'tganda → pervanel pichoqlari aylana boshlaydi → Hall sensori eksenel magnitning polaritesidagi har bir o'zgarishni qayd qiladi va elektr impulslarini chiqaradi.

Rotorning aylanish tezligi suv oqimining tezligiga to'g'ridan-to'g'ri proportsionaldir: tezlik qanchalik baland bo'lsa, magnitning qutblari qanchalik tez-tez o'zgarib turadi, sensorning ma'lumot chiqishi bo'yicha ko'proq impulslar.

YF-S201 sensori orqali o'tadigan suyuqlikning ruxsat etilgan hajmi daqiqada 1 dan 30 litrgacha 1,75 MPa dan oshmaydigan bosim va 1 ° C dan 90 ° C gacha bo'lgan haroratda. Oqim o'lchagich 20 mA gacha bo'lgan maksimal oqim iste'moli bilan 3,3 dan 24 V gacha bo'lgan kuchlanish uchun mo'ljallangan.

Suvga ulanish

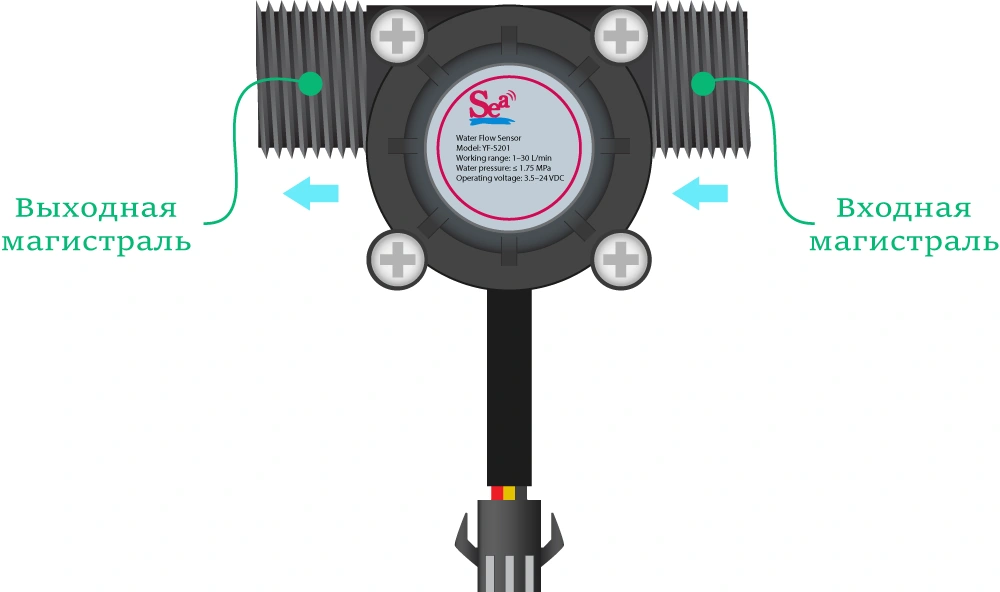

Quvur liniyalarining aloqasi uchun suv oqimi sensorida ikkita teshik mavjud: kirish liniyasini ulash uchun kirish va chiqish liniyasini ulash uchun chiqish. Qurilma korpusidagi o'qlar kirish va chiqish yo'nalishlari bo'yicha sizga yordam beradi. Teshiklar diametri 12 mm bo'lib, 1/2 "erkak ip (1/2" erkak ip) bilan 1/2 "ayol ipli (1/2" ayol ip) barcha sanitariya-tesisat moslamalariga mos keladi.

YF-S201 sensori orqali o'tadigan suyuqlikning ruxsat etilgan hajmi daqiqada 1 dan 30 litrgacha 1,75 MPa dan oshmaydigan bosim va 1 ° C dan 90 ° S gacha bo'lgan haroratda.

Quvvat va boshqaruv moslamasini ulash

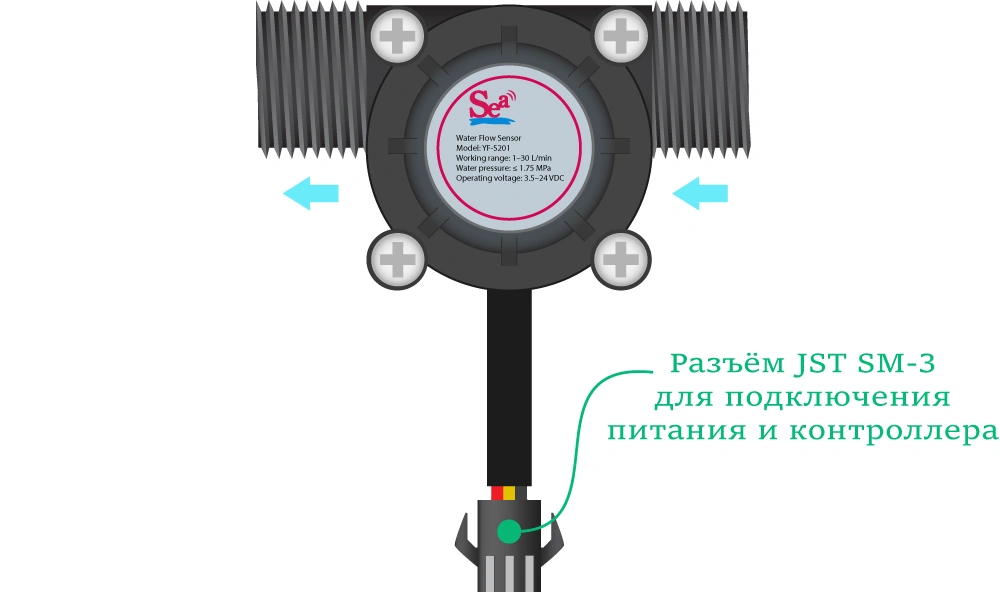

YF-S201 oqim o'lchagichi maksimal oqim iste'moli 20 mA gacha bo'lgan 3,3 dan 24 V gacha bo'lgan kuchlanish uchun mo'ljallangan. Quvvat va boshqaruv elektronikasini ulash uchun uchida JST SM-3 Ayol konnektoriga o'ralgan uchta simli 15 sm uzunlikdagi chiqish kabelidan foydalaning.

!!!! OUT chiqish pinining VCC ta'minot kuchlanishining amplitudasi bilan impulslar hosil qiladi. Misol uchun, datchik 12 V quvvatga ega bo'lsa, OUT chiqish pinida 12 V amplitudali impulslar bo'ladi, buning natijasida boshqaruv platformasining pinlari yondirilishi mumkin. Kuchlanish manbasini tanlashda ehtiyot bo'ling.

YF-S201 sensori Arduino, Raspberry Pi yoki ESP32 kabi har qanday kontrollerlarga ulanishi mumkin.

Dasturlash

YF-S201 sensori ish aylanishi 40-60% bo'lgan to'rtburchaklar impulslar ketma-ketligini hosil qiladi. Impulslarning amplitudasi doimiy va VCC besleme kuchlanishiga teng, impulslarning chastotasi esa suv oqimining tezligiga to'g'ridan-to'g'ri proportsionaldir.

YF-S201 sensori uchun suv oqimi formulasi: Q = F / 450

Q - l / s dagi suv oqimi tezligi. 1 soniyada sensordan o'tgan litrlar soni.

F - Gts dagi impuls chastotasi. Sensordan 1 soniyada impulslar soni.

Oddiy arifmetika bilan siz 1 zarbada qancha suv o'tishini hisoblashingiz mumkin:

V = 1/450 = 0.00222 l = 2.22 ml.

Biroq, bu ma'lumotlar taxminiydir, chunki ular oqim tezligi va suv bosimiga qarab o'zgaradi.

Qo`llanilish soxalari

Suv oqimi sensorlari butun dunyo bo'ylab turli xil ilovalarda qo'llaniladi.

Suv quyish shaxobchalarida

Kofe mashinalarida

Suv sovutish tizimlarida

Oziq-ovqat va ishlab chiqarish sohalarida

O'simliklarni avtomatik sug'orish tizimida
