SIM800L GPRS GSM moduli TTL interfeysi bilan

• SIM800L Moduli RoboDo lobaratoriyasida ishlashiga to`liq tekshirildi.

• Sizlardan SIM800L modulini ishlatishda to`liq texnik talablarga rioya qilgan xolda foydalanishingizni so`rab qolamiz.

• SIM800L Modulini xatto static kuchlanish xam ishdan chiqarishi mumkinligini nazarda tuting!

• SIM800L Moduli O`zbekistondagi barcha mobil operatorlar SIM kartalarida ishlaydigan variani.

• IMEI Ro`yxatdan o`tkazish shart emas.

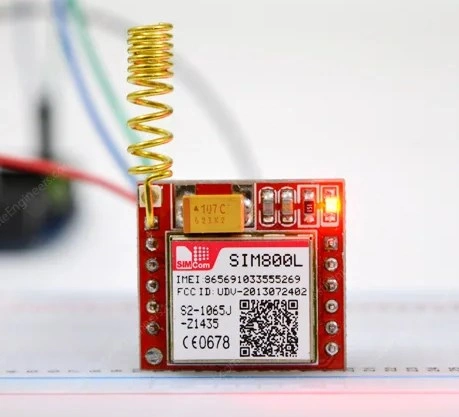

SIMCom Wireless Solutions tomonidan ishlab chiqilgan SIM800L komponentiga asoslangan miniatyura GSM/GPRS uyali aloqa moduli. SIM800L komponentining standart boshqaruv interfeysi qo'ng'iroqlar, SMS xabarlarni jo'natish va GPRS raqamli ma'lumotlarini almashish uchun GSM/GPRS 850/900/1800/1900 MGts tarmoq xizmatlariga kirishni ta'minlaydi. O'rnatilgan antenna bilan birga keladi, siz signal sifatini yaxshilash uchun qo'shimcha antennalarni ham ulashingiz mumkin.

Modulni USB-UART interfeysi konvertori orqali shaxsiy kompyuter yordamida yoki to'g'ridan-to'g'ri UART o'z-o'zini rivojlantirish mikrokontroller moduli yoki Arduino, Raspberry Pi va shunga o'xshashlar orqali boshqarish mumkin.

SIM800L komponentida amalga oshirilgan TCP/IP protokoli stekiga ega. MediaTek kompaniyasining MT6260SA chipi va RFMD RF7176 qabul qiluvchi chipini o'z ichiga oladi.

SMS xabarlarni yuborish funktsiyasi tufayli antennali GSM GPRS SIM800 MicroSIM moduli ko'pincha dispetcherlik, simsiz signalizatsiya va xavfsizlik tizimlarida qo'llaniladi. Shu bilan birga, turli tadbirlar natijasida “17-sonli binoning 3-liftining avariya to‘xtashi”, “Garaj ochiq”, “Yerto‘la eshigi ochiq”, “220-sonli o‘chirilgan” kabi shakldagi xabarlar yuborilmoqda. haddan tashqari yuklash uchun", "Isitish tizimining oqishi", "Isitish qozoni o'chirilgan" , "Issiqxonadagi harorat me'yordan past".

Karnay va mikrofon GSM GPRS SIM800 MicroSIM moduliga ulangan. Siz moduldan qo'ng'iroqlarni amalga oshirishingiz va qabul qilishingiz mumkin.

Xususiyatlari

Kuchlanish ta`minoti:

kuchlanish, V

nominal 4

3,4–4,4 oralig‘ida

Tok:

kutish rejimi 0,7 mA

chegarasi 500 mA

UART interfeysi yuqori darajadagi maksimal kuchlanish 2.8V

UART tezligi 1200–115200 bod

To'rt tarmoqli EGSM900, DCS1800, GSM850, PCS1900

Turli diapazonlarda uzatish quvvati

DCS1800, PCS1900 1 Vt

GSM850, EGSM900 2 Vt

Avtomatik ravishda to'rt chastota diapazonida qidiradi

2G tarmog'ini qo'llab-quvvatlaydi

Ulangan dinamik empedansi 8 ohm

Ulangan dinamik empedansi 8 ohm

Elektret mikrofon

UART orqali AT buyruqlari tomonidan boshqariladi (3GPP TS 27.007, 27.005 SIMCOM takomillashtirilgan AT buyruqlari)

AT boshqaruv buyruqlarini uzatish tezligini avtomatik aniqlash

GPRS ma'lumotlarini yuborish va qabul qilish (TCP/IP, HTTP va boshqalar).

Maksimal GPRS ma'lumotlar uzatish tezligi 85,6 Kbaud

CS-1, CS-2, CS-3 va CS-4 kodlash

GSM 07.10 protokolini qo'llab-quvvatlaydi

2.4, 4.8, 9.6 va 14.4 kbaud tezligida CSD Burst Broadcast Control Channel (PBCCH) ni qo'llab-quvvatlaydi

Qo'shimcha USSD xizmatlarining tuzilmagan ma'lumotlarini qo'llab-quvvatlash

PAP (Parol autentifikatsiya protokoli) ni qo'llab-quvvatlaydi

RTC real vaqt soatini qo'llab-quvvatlash

3 va 1,8 V quvvat manbaiga ega SIM-kartalarni qo'llab-quvvatlaydi

Harorat, ℃

ish paytida havo –30...75

saqlash -45...90

O'lchamlari 25 x 25 mm
