RS485 dan UART TTL ga O‘zgartirgich

Konverter RS485 interfeysidan foydalangan holda qurilmalarni mikrokontrollerlarga ulash uchun mo'ljallangan. RS485 sanoat va turar-joylarni avtomatlashtirishda keng qo'llaniladi, bu modulni byudjet narxida juda foydali qiladi. Modul kontaktlari qurilmangiz taxtasiga qulay sirt o'rnatish uchun mo'ljallangan.

RS485 dan UART interfeysi konvertori

RS485 to UART interfeysi konvertori RS485 va UART o'rtasida signalni o'zgartirishning ishonchli va oddiy usulini ta'minlaydi, 3,3V va 5V kuchlanish kuchlanishini qo'llab-quvvatlaydi. Ushbu modul himoya funktsiyalari va turli kuchlanish va signallarga yuqori muvofiqligi tufayli sanoat va dala muhitlari uchun ayniqsa mos keladi.

Asosiy xususiyatlar

Ta'minot kuchlanishi: 3,3V yoki 5,0V

Avtomatik yo'nalishni boshqarish: modul avtomatik ravishda ma'lumotlarni uzatish yo'nalishini nazorat qiladi, bu esa foydalanishni osonlashtiradi.

Signal mosligi: modul 3.3V va 5.0V signal mosligini qo'llab-quvvatlaydi.

Sanoat dizayni: Yuqori sifatli import qilingan chiplar va sanoat dizaynidan foydalanish yuqori ishonchlilik va shovqinlarga chidamliligini ta'minlaydi.

Sxema va ulanishning tavsifi

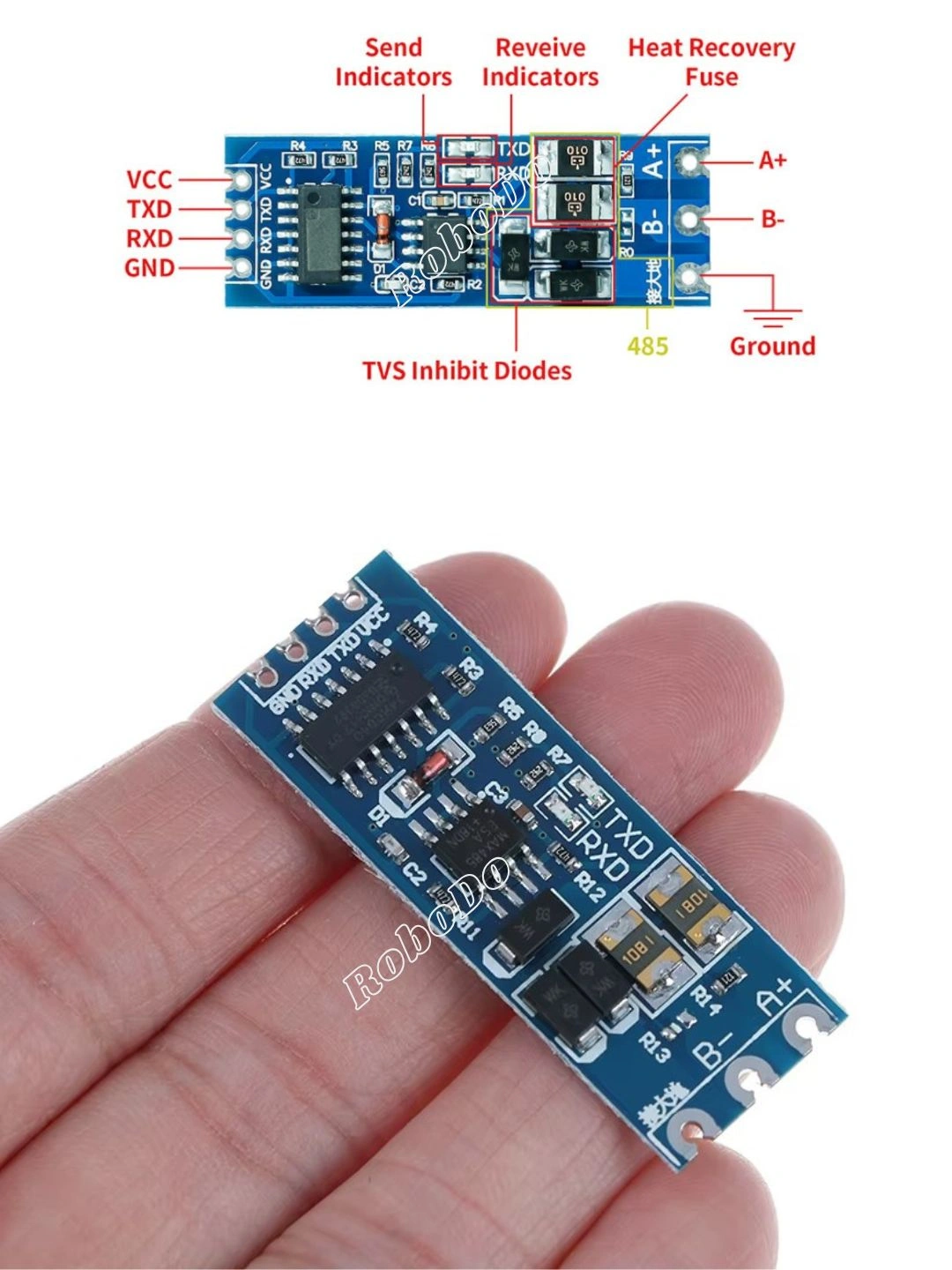

Ulanish diagrammasi:

Kirish kuchlanishi: VCC va GND pinlari orqali 3,3V yoki 5V quvvat manbaiga ulang.

Seriyali interfeyslar: UART ulanishlari uchun TXD (ma'lumotlarni uzatish) va RXD (ma'lumotlarni qabul qilish) ulanishlari.

RS485 interfeysi: RS485 aloqasi uchun A+ va B- pinlarining ulanishi.

Umumiy: umumiy er uchun GND pin.
