Rezec Ichki yo‘nish tutqichi S25S-MVQNR16 Ø25 mm, VNMG 1604 plastina uchun

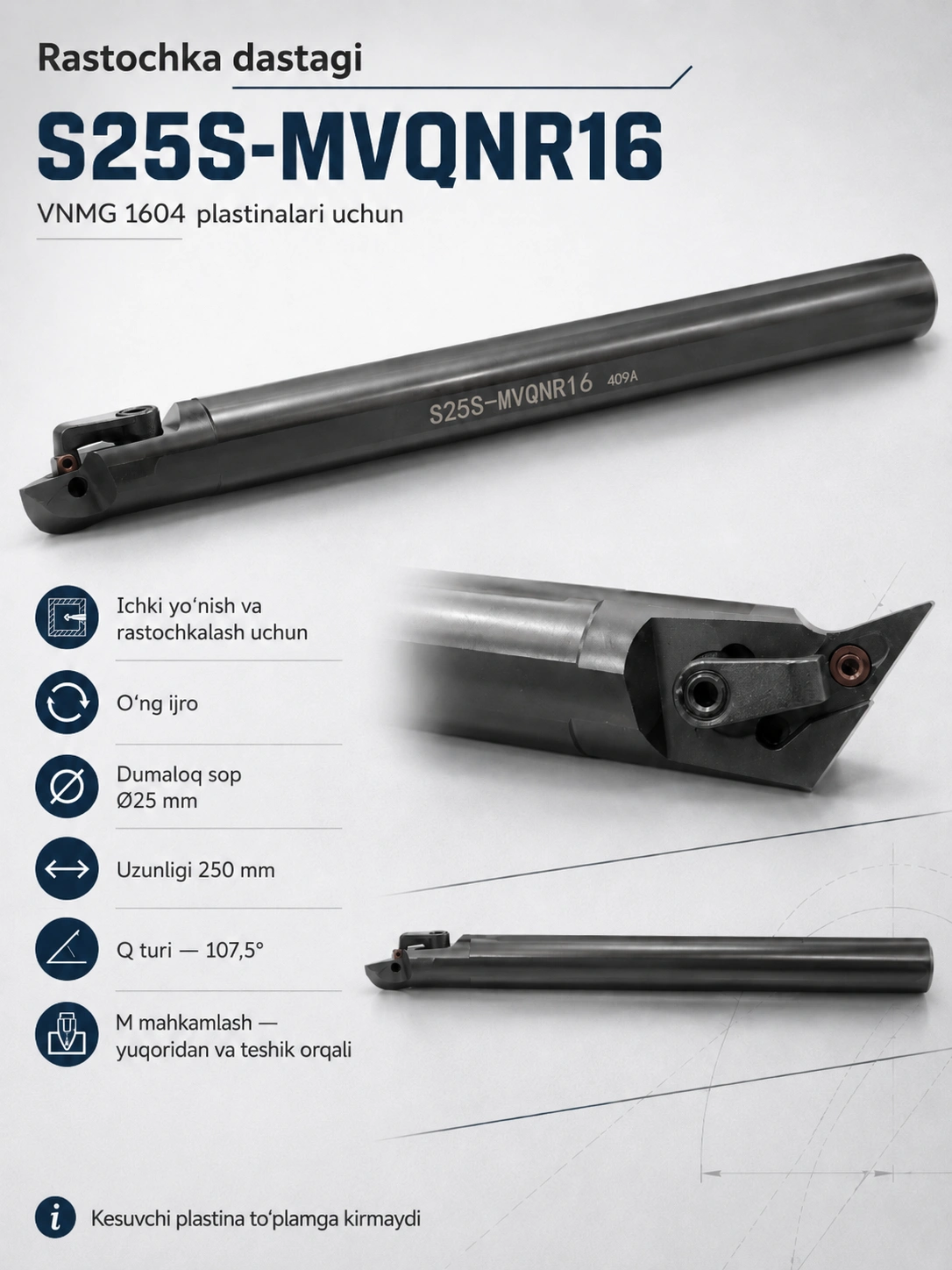

S25S-MVQNR16 — dumaloq dastakli, ichki tokarlik ishloviga mo‘ljallangan yo‘nish tutqichi. Teshiklarni yo‘nish va ichki yuzalarga VNMG 1604 almashtiriladigan kesuvchi plastinalari bilan ishlov berish uchun qo‘llaniladi.

Tutqich o‘ng ijroda bo‘lib, dastak diametri 25 mm va umumiy uzunligi 250 mm. Q ijrosi kesuvchi qirra burchagi 107,5° ekanini bildiradi. M mahkamlash tizimida plastina yuqoridan va teshigi orqali mahkamlanadi.

Almashtiriladigan plastina yeyilganda butun tutqichni almashtirmasdan faqat kesuvchi elementni yangilash mumkin. VNMG 1604 plastinasining geometriyasi, uch radiusi va qotishmasi ishlov beriladigan material hamda bajariladigan operatsiyaga qarab tanlanadi.

O‘rnatishdan oldin stanok asbob ushlagichi Ø25 mm dumaloq dastakka mosligini tekshirish kerak. Kesuvchi plastina to‘plamga kirmaydi.

Xususiyatlari

• Turi: ichki yo‘nish tutqichi
• Model: S25S-MVQNR16
• Vazifasi: ichki tokarlik ishlovi, teshiklarni yo‘nish
• Ijrosi: o‘ng
• Tutqich materiali, belgilanish bo‘yicha: po‘lat
• Dastak diametri: 25 mm
• Umumiy uzunligi: 250 mm
• Ijro turi: Q
• Kesuvchi qirra burchagi: 107,5°
• Plastinani mahkamlash usuli: M, yuqoridan va teshigi orqali
• Plastina shakli: V, 35° romb
• Plastinaning orqa burchagi: 0°
• Mos plastinalar: VNMG 1604
