Raqamli voltmetr-ampermetr DC 0-100V 50A shunt bilan

Qurilma parametrlari:

Voltmetrning o‘lchash diapazoni 0 dan 100 V gacha (0,1 V)

Ampermetrning diapazoni 0 dan 50A gacha (razresheniye 0,1A).

Asbobning ta’minot kuchlanishi: DC 4-30 V (maksimal kirish kuchlanishi 30 V dan oshmasligi kerak, aks holda asbob yonib ketadi.

Asbobning ishchi toki: ≤ 20 mA

O‘lchash aniqligi: 1% (± 1 ta raqam)

Yangilanish chastotasi taxminan 100-300ms

O‘rnatish uchun korpusdagi teshik o‘lchami 45 x 26 mm.

Ish harorati:-10°C-+ 65°C

Mijozlar tomonidan tez-tez beriladigan turli xil savollarga muvofiq quyidagi qisqa havolalar keltirilgan:

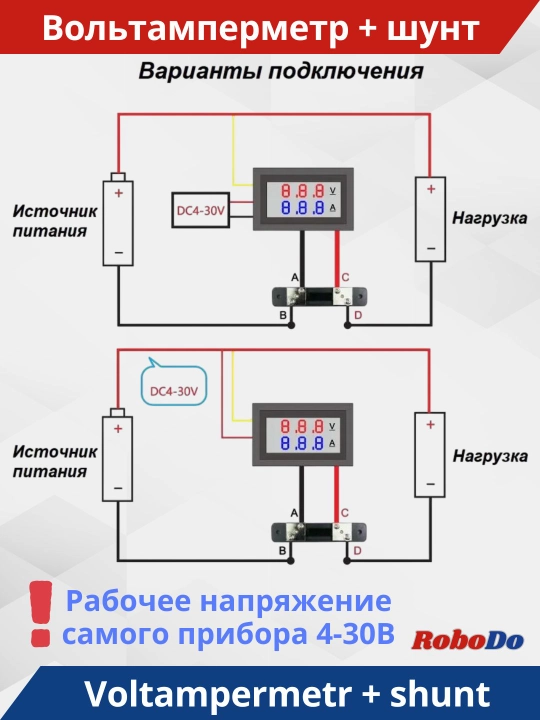

Yo‘g‘on qora sim batareya manfiy qiymatiga, yo‘g‘on qizil sim esa manfiy qiymatga ulanganini tekshiring.

O‘lchov modulida zavoddan jo‘natishdan oldin sifat muammolari yo‘qligini ta’minlash uchun zavoddan jo‘natishdan oldin juda qattiq sinovdan o‘tgan va kalibrlangan asl import qilingan chip ishlatiladi. Kuchlanish berishdan oldin, simni diqqat bilan tekshirib ko‘ring.

Joriy ko‘rsatish aniq emas:

Agar bu quvvat manbai va o‘lchov manbai umumiy yerga ega bo‘lsa, shunchaki ingichka qora simni uzib qo‘ying

Quvvatga ulanganda quyidagilar ko‘rsatilmaydi:

O‘zgaruvchan tokning barcha to‘g‘rilangan elektr energiyasi 1000 mkF dan yuqori sig‘imli elektrolitik kondensator bilan filtrlanishi kerak, shundan keyingina u hisoblagichga ta’minot berishi mumkin.

Kuchlanish diapazoni: 5 simli o‘lchash modulining ta’minot kuchlanishi diapazoni 4-30 V, ya’ni ingichka qizil simga ulangan kuchlanish 30 V dan oshishi mumkin emas.

Yuklama va elektr ta’minoti konsepsiyasi haqida:

Zaryadsizlanishda: akkumulyatorlar, impulsli ta’minot manbalari va transformatorlar ta’minot manbalari, rezistorlar, lampalar, dvigatellar va elektr jihozlari esa yuklamalar hisoblanadi.

Zaryadlashda: zaryadlash qurilmalari, generatorlar va quyosh energiyasi quvvat manbai, akkumulyatorlar va akkumulyatorlar esa yuklama hisoblanadi.
