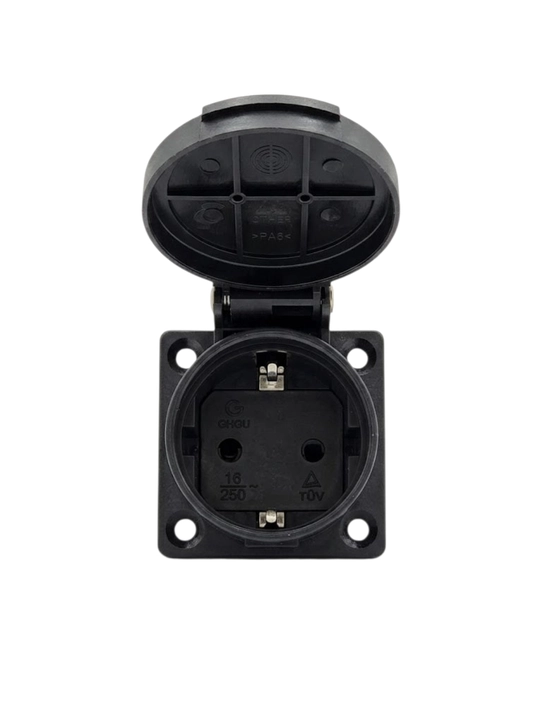

Qopqoqli o‘rnatma kuch rozetkasi, 16 A, 250 V, IP54
Kafolat
12 oyQopqoqli o‘rnatma kuch rozetkasi, 16 A, 250 V, IP54
Qopqoqli o‘rnatma kuch rozetkasi bir fazali o‘zgaruvchan tok tarmog‘iga elektr jihozlari va uskunalarni ulash uchun mo‘ljallangan. Mahsulot 16 A gacha nominal tok va 250 V gacha kuchlanish bilan ishlashga mo‘ljallangan. IP54 himoya darajasi chang va turli yo‘nalishlardan sachraydigan suv tomchilaridan himoyalanishga yordam beradi.
Rozetka qora rangdagi korpusda ishlab chiqarilgan va elektr shkafi, stanok, taqsimlash paneli, boshqaruv pulti yoki boshqa uskunaning eshigi va devoriga o‘rnatiladi. O‘rnatma konstruksiyada mahsulotning asosiy qismi panel ichida joylashadi, tashqi tomonda esa rozetka uyasi, old ramka va himoya qopqog‘i qoladi.
Mahsulot yuzasida quyidagi ma’lumotlar ko‘rsatilgan:
Nominal tok: 16 A
Nominal kuchlanish: 250 V~
Himoya darajasi: IP54
Yerga ulash kontaktlari: mavjud
Qopqoq: ochilib-yopiladigan, prujinali
Mahsulotning vazifasi
Rozetka elektr shkafi, stanok, ish stoli, generator paneli yoki sanoat uskunasining korpusida qulay elektr ulanish nuqtasini yaratish uchun ishlatiladi.
U quyidagi jihozlarni ulash uchun qo‘llanishi mumkin:
- elektr asboblari;
- o‘lchov qurilmalari;
- ko‘chma yoritgichlar;
- quvvat bloklari;
- zaryadlovchi qurilmalar;
- servis uskunalari;
- mos quvvatdagi changyutgichlar;
- kichik stanoklar;
- diagnostika uskunalari;
- ta’mirlash asboblari;
- yordamchi elektr jihozlari.
Bunday rozetka elektr shkaflari va ishlab chiqarish uskunalarida ayniqsa qulay. Texnik xizmat vaqtida uzoqdagi devor rozetkasidan uzatma tortish shart bo‘lmaydi, chunki elektr ulanish nuqtasi bevosita uskunaning o‘zida joylashadi.
16 A nominal tok
16 A markirovkasi rozetkaning to‘g‘ri o‘rnatish, mos kabel kesimi, sifatli kontakt va ruxsat etilgan harorat sharoitida ishlashi mumkin bo‘lgan nominal tokini bildiradi.
230 V kuchlanishda nazariy faol quvvat:
230 V × 16 A = 3680 Vt
250 V kuchlanishda nazariy qiymat:
250 V × 16 A = 4000 Vt
Bu hisoblangan maksimal qiymatlar hisoblanadi. Haqiqiy ruxsat etilgan yuklama quyidagilarga bog‘liq:
- ulangan jihoz turi;
- quvvat koeffitsiyenti;
- ishga tushish toki;
- ishlash davomiyligi;
- kabel kesimi;
- vilka va kontaktlar holati;
- ulanish sifati;
- atrof-muhit harorati.
Elektr dvigateli, nasos, kompressor yoki transformatorli qurilmalarda ishga tushish toki odatiy ish tokidan bir necha baravar yuqori bo‘lishi mumkin. Shu sababli bunday jihozlarni faqat nominal quvvatiga qarab ulash tavsiya etilmaydi.
Rozetka avtomatik o‘chirgich o‘rnini bosmaydi. Ulangan elektr liniyasi ortiqcha yuklanish va qisqa tutashuvdan mos himoya apparatiga ega bo‘lishi kerak.
250 V nominal kuchlanish
250 V~ belgisi mahsulot 250 V gacha bo‘lgan o‘zgaruvchan tok tarmoqlarida ishlashga mo‘ljallanganini anglatadi.
U odatda 220–230 V bir fazali elektr tarmoqlarida ishlatiladi. Ulanishdan oldin tarmoq kuchlanishi rozetka va ulangan qurilma parametrlariga mos kelishini tekshirish kerak.
Mahsulotni doimiy tok tarmog‘ida yoki nominal qiymatdan yuqori kuchlanishda ishlatish faqat ishlab chiqaruvchi hujjatlarida ruxsat etilgan bo‘lsa mumkin.
IP54 himoya darajasi
IP54 markirovkasi ikkita raqamdan iborat.
Birinchi raqam 5 — changning qurilma ishiga xavfli miqdorda kirishidan himoyalanganligini bildiradi.
Ikkinchi raqam 4 — turli yo‘nalishlardan sachraydigan suv tomchilaridan himoyani bildiradi.
IP54 quyidagilarni anglatmaydi:
- to‘liq chang o‘tkazmaslik;
- kuchli suv oqimidan himoya;
- bosimli yuvishga chidamlilik;
- suvga botirish imkoniyati;
- doimiy tashqi yog‘ingarchilikda cheklovsiz ishlatish.
Rozetkani suvga botirish, bosimli suv bilan yuvish yoki suv to‘planadigan joyga o‘rnatish mumkin emas.
Himoya darajasi odatda qopqoq to‘liq yopilgan holatda eng yuqori bo‘ladi. Vilka ulanganida himoya darajasi pasayishi mumkin. Shu sababli aniq IP ko‘rsatkichi foydalanish holatiga qarab ishlab chiqaruvchi hujjatidan tekshirilishi kerak.

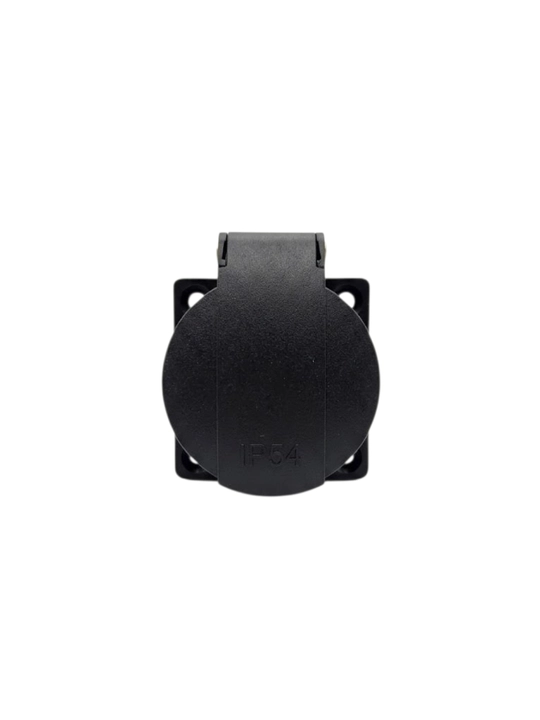

Himoya qopqog‘i
Rozetkaning old qismida prujinali ochilib-yopiladigan qopqoq mavjud. U rozetka ishlatilmayotganda kontakt uyasini yopib turadi.
Qopqoq quyidagilarning kirishini kamaytirishga yordam beradi:
- chang;
- metall qirindisi;
- mayda iflosliklar;
- suv tomchilari;
- tasodifiy sachrashlar;
- begona buyumlar.
Prujina tufayli vilka chiqarilgandan so‘ng qopqoq avtomatik ravishda yopiladi. Bu ishlab chiqarish sexlari, ustaxonalar, elektr shkaflari va servis uskunalarida foydalanishni qulaylashtiradi.
Qopqoq to‘liq yopilishi va korpusga qiyshaymasdan tegib turishi kerak. Qopqoq yorilgan, prujinasi bo‘shagan yoki mahkam yopilmaydigan bo‘lsa, himoya darajasi pasayishi mumkin.
Yerga ulash kontaktlari
Rozetka ichida himoya yerga ulash kontaktlari mavjud. Ular mos vilka orqali elektr jihozining metall korpusini PE himoya o‘tkazgichi bilan bog‘laydi.
Yerga ulash elektr xavfsizligi uchun muhim. Asosiy izolyatsiya shikastlansa, himoya o‘tkazgichi avtomatik himoyaning ishga tushishiga yordam beradi va metall korpusda xavfli kuchlanish paydo bo‘lishi ehtimolini kamaytiradi.
Ulashda quyidagi o‘tkazgichlar to‘g‘ri aniqlanishi kerak:
L — faza
N — neytral
PE — himoya yerga ulash
PE himoya o‘tkazgichini neytral sim o‘rnida ishlatish mumkin emas. Kontaktlarni tasodifiy yoki faqat tashqi ko‘rinishga qarab ulash taqiqlanadi.
Ulash rozetkaning orqa qismidagi markirovka va elektr sxemasiga muvofiq bajarilishi kerak.
O‘rnatma konstruksiya
Mahsulot panelga o‘rnatish uchun mo‘ljallangan. Old qismida mahkamlash teshiklariga ega kvadrat ramka mavjud.
O‘rnatishda rozetkaning orqa qismi tayyorlangan teshik orqali panel ichiga kiritiladi, old ramka esa tashqi tomonda qoladi va vintlar bilan mahkamlanadi.
Bunday o‘rnatish usuli quyidagi afzalliklarni beradi:
- tartibli tashqi ko‘rinish;
- ixcham joylashuv;
- orqa kontaktlarning shkaf ichida himoyalanishi;
- tashqi montaj qutisiga ehtiyojning kamayishi;
- rozetkadan qulay foydalanish;
- panelga mustahkam birikish.
Rozetkani quyidagi joylarga o‘rnatish mumkin:
- metall elektr shkafi eshigi;
- plastik panel;
- stanok korpusi;
- taqsimlash paneli;
- boshqaruv pulti;
- generator paneli;
- servis stendi;
- texnik shkaf;
- montaj qutisi.
Montaj teshigini kesishdan oldin mahsulotning haqiqiy o‘lchamlarini tekshirish kerak. Tashqi ko‘rinishi o‘xshash rozetkalarda ramka, orqa qism va o‘rnatish chuqurligi farq qilishi mumkin.
Korpus materiali
Korpus qora rangdagi elektr izolyatsion materialdan tayyorlangan. Suratga qarab plastikning aniq turini aniqlash mumkin emas.
Izolyatsion korpus quyidagi vazifalarni bajaradi:
- tok o‘tkazuvchi qismlarni ajratadi;
- tasodifiy tegish xavfini kamaytiradi;
- ichki kontaktlarni himoya qiladi;
- zanglamaydi;
- mahsulot og‘irligini kamaytiradi;
- qopqoq va montaj ramkasi uchun asos yaratadi.
Korpusda yoriq, erish, kuyish yoki deformatsiya bo‘lsa, rozetkani o‘rnatish va ishlatish mumkin emas.
Qo‘llanish sohasi
Elektr shkaflari
Avtomatika va elektr uskunalariga texnik xizmat ko‘rsatishda noutbuk, o‘lchov asbobi yoki kichik elektr asbobini ulash uchun.
Boshqaruv panellari
Ishlab chiqarish liniyasi yonida servis qurilmalarini elektr bilan ta’minlash uchun.
Stanoklar
Qo‘shimcha yoritgich, diagnostika qurilmasi yoki elektr asbobini ulash uchun.
Ustaxonalar
Ish stoli yoki uskunada doimiy elektr ulanish nuqtasini yaratish uchun.
Garaj va avtoservis
Zaryadlovchi qurilma, chiroq, diagnostika asbobi va mos quvvatdagi servis uskunalarini ulash uchun.
Ishlab chiqarish obyektlari
Texnologik panellar, mashinalar va xizmat ko‘rsatish stendlariga o‘rnatish uchun.
Telekommunikatsiya shkaflari
Texnik xizmat ko‘rsatish vaqtida elektr jihozlarini vaqtincha ulash uchun.
Generator panellari
Elektr sxemasi va himoya apparatlari mos bo‘lsa, chiqish rozetkasi sifatida foydalanish uchun.
Montaj joyini tanlash
O‘rnatish joyi qopqoqning erkin ochilishi va vilkaning to‘siqsiz ulanishini ta’minlashi kerak.
Quyidagilarni hisobga olish zarur:
- panel qalinligi;
- old ramka o‘lchami;
- orqa korpus hajmi;
- o‘rnatish chuqurligi;
- klemma joylashuvi;
- kabel uchun bo‘sh joy;
- mahkamlash vintlariga kirish;
- shkaf ichidagi boshqa jihozlar;
- suv sachrashi yo‘nalishi;
- qiziydigan qismlardan masofa.
Rozetkaning orqa qismi tok shinalari, harakatlanuvchi mexanizmlar, o‘tkir metall chetlar va kuchli qiziydigan elementlarga tegmasligi kerak.
IP54 himoya darajasini saqlash uchun old ramka bilan panel orasida zichlagich kerak bo‘lishi mumkin. Komplektda prokladka bor-yo‘qligini o‘rnatishdan oldin tekshirish zarur.
O‘rnatish tartibi
Montaj elektr ta’minoti to‘liq o‘chirilgan holatda bajariladi.
- O‘rnatish joyini tanlang.
- Panel orqasida yetarli bo‘sh joy borligini tekshiring.
- Rozetkani o‘lchab, montaj shablonini tayyorlang.
- Kesiladigan teshik va vint joylarini belgilang.
- Panelda kerakli teshikni kesing.
- O‘tkir qirra va metall qoldiqlarini tozalang.
- Zichlagich mavjud bo‘lsa, joylashtiring.
- Rozetkani teshikka kiriting.
- Old ramkani vintlar bilan mahkamlang.
- Faza, neytral va yerga ulash simlarini ulang.
- Kontaktlar mahkamligini tekshiring.
- Orqa tok o‘tkazuvchi qismlarni himoyalang.
- Elektrni yoqing va ishini tekshiring.
Metall panelda kesilgan chetlar sim izolyatsiyasiga zarar bermasligi kerak. Zarur hollarda himoya grommeti yoki qirra himoya profili qo‘llanadi.
Elektr tarmog‘iga ulash
Taqdim etilgan suratda rozetkaning orqa qismi ko‘rinmaydi. Shu sababli klemma turi aniq emas.
Bunday rozetkalarda quyidagi ulanish turlari uchrashi mumkin:
- vintli klemma;
- yassi kontakt;
- prujinali qisqich;
- kavsharlash kontakti.
Kabel kesimi nominal tok, kabel materiali, o‘rnatish usuli va mahalliy elektr xavfsizligi talablariga mos tanlanadi.
Ko‘p tolali simlarda mos kabel uchliklaridan foydalanish tavsiya etiladi. Alohida sim tolalari klemma tashqarisida qolishi qisqa tutashuv yoki qizishga sabab bo‘lishi mumkin.
Ulangan simlar klemmani tortib turmasligi va elektr shkafi eshigi yopilishiga xalaqit bermasligi kerak.
Elektr liniyasini himoyalash
Rozetka liniyasi mos nominaldagi avtomatik o‘chirgich bilan himoyalanishi kerak. Avtomat nominali faqat rozetkadagi 16 A belgisiga qarab emas, balki kabel kesimi va o‘rnatish sharoitiga qarab tanlanadi.
Odamni elektr toki urishidan qo‘shimcha himoyalash uchun UZO yoki differensial avtomat qo‘llanishi mumkin.
Rozetkaning o‘zi quyidagilardan himoya qilmaydi:
- qisqa tutashuv;
- uzoq davom etadigan ortiqcha yuklama;
- tok sizib chiqishi;
- yuqori kuchlanish;
- noto‘g‘ri ulash;
- himoya o‘tkazgichining uzilishi.
Barcha himoya apparatlari umumiy elektr sxemasida ko‘zda tutilishi kerak.
Katta yuklama bilan ishlash
Kuchli elektr jihozi ulanganda rozetka va vilka holatini nazorat qilish kerak.
Quyidagi belgilar bo‘lmasligi kerak:
- korpus qizishi;
- kuygan plastik hidi;
- uchqun chiqishi;
- kontaktlarning qorayishi;
- g‘ichirlash yoki shovqin;
- vilkaning bo‘sh turishi;
- plastikning erishi;
- elektrning vaqti-vaqti bilan uzilishi.
Bunday belgilar kontaktning bo‘shligi, vilka yoki rozetkaning eskirishi, ortiqcha yuklama yoki noto‘g‘ri ulanishni ko‘rsatishi mumkin.
Past sifatli adapter, uchlik va uzaytirgichlardan foydalanish tavsiya etilmaydi. Ularning ruxsat etilgan toki rozetkanikidan past bo‘lishi mumkin.
Foydalanish sharoitlari
IP54 rozetka chang va tasodifiy suv sachrashi mumkin bo‘lgan himoyalangan joylar uchun mos.
Mahsulotni quyidagi joylarga o‘rnatish tavsiya etiladi:
- to‘g‘ridan-to‘g‘ri suv oqimidan uzoqda;
- suv to‘planmaydigan balandlikda;
- ochiq olovdan uzoqda;
- isitish elementlaridan masofada;
- kuchli mexanik zarbalar bo‘lmaydigan joyda;
- qopqog‘i erkin yopiladigan holatda.
Tashqarida ishlatishda faqat IP54 markirovkasiga tayanish yetarli bo‘lmasligi mumkin. Yomg‘ir, quyosh nuri, sovuq, kondensat va o‘rnatilgan panelning himoya darajasi ham hisobga olinadi.
Tozalash va xizmat ko‘rsatish
Rozetkani muntazam tekshirib turish kerak.
Tekshiriladigan qismlar:
- qopqoqning butunligi;
- prujinaning ishlashi;
- old panel holati;
- korpusda yoriqlar yo‘qligi;
- qizish va kuyish izlari;
- kontakt uyasining tozaligi;
- mahkamlash vintlari;
- panelga zich o‘rnatilganligi;
- prokladka holati;
- ichkarida namlik yo‘qligi.
Tozalashdan oldin elektr ta’minoti o‘chiriladi. Korpusni yumshoq quruq yoki biroz nam mato bilan artish mumkin.
Ichiga suv quyish, metall buyum bilan tozalash va agressiv erituvchilardan foydalanish mumkin emas.
Agar ichkariga suv kirgan bo‘lsa, qurilma to‘liq tekshirilmaguncha va qurimaguncha elektrni yoqish mumkin emas.
Mahsulotning afzalliklari
16 A nominal tok. Ko‘plab maishiy va professional elektr jihozlarini ulash uchun mos.
250 V gacha kuchlanish. Bir fazali o‘zgaruvchan tok tarmoqlarida foydalaniladi.
IP54 himoya darajasi. Chang va suv sachrashidan himoya qilishga yordam beradi.
Prujinali qopqoq. Rozetka ishlatilmayotganda avtomatik yopiladi.
Yerga ulash kontaktlari. Metall korpusli elektr jihozlarini xavfsizroq ulash imkonini beradi.
O‘rnatma montaj. Elektr shkafi va uskunaga tartibli o‘rnatiladi.
Ixcham konstruksiya. Tashqi montaj qutisiga ehtiyojni kamaytiradi.
Qora korpus. Sanoat va servis uskunalarida amaliy ko‘rinadi.
Ko‘p sohada foydalanish. Shkaf, stanok, panel, generator va ustaxonalarga mos.
Kontaktlarni himoyalash. Qopqoq chang va ifloslik kirishini kamaytiradi.
Muhim ma’lumot
Surat va mahsulot markirovkasiga ko‘ra tasdiqlangan ko‘rsatkichlar:
Mahsulot turi: o‘rnatma elektr rozetkasi
Nominal tok: 16 A
Nominal kuchlanish: 250 V o‘zgaruvchan tok
Himoya darajasi: IP54
Qopqoq: prujinali, ochilib-yopiladigan
Yerga ulash: mavjud
Rangi: qora
O‘rnatish turi: panelga, o‘rnatma
Surat orqali quyidagilarni aniq tasdiqlash mumkin emas:
- brend va model;
- korpusning aniq materiali;
- orqa klemma turi;
- ruxsat etilgan kabel kesimi;
- montaj teshigi o‘lchami;
- o‘rnatish chuqurligi;
- ish harorati;
- prokladka mavjudligi;
- vilka ulangan holatdagi IP darajasi;
- aniq o‘lcham va vazn.
Ushbu ma’lumotlarni mahsulot qadoqlanishi yoki texnik pasportidan tekshirish kerak.
Asosiy mahsulot xususiyatlari
Mahsulot turi: o‘rnatma kuch rozetkasi
Montaj turi: panelga
Nominal tok: 16 A
Nominal kuchlanish: 250 V~
Fazalar soni: 1 ta
Yerga ulash: mavjud
Qopqoq: himoya qopqog‘i, prujinali
Himoya darajasi: IP54
Korpus: elektr izolyatsion plastik
Rangi: qora
Mahkamlash: old ramkadagi teshiklar orqali
Vazifasi: elektr uskunalarini tarmoqqa ulash
Qo‘llanishi: elektr shkaflari, stanoklar, panellar, ustaxonalar va texnik uskunalar
Kalit so‘zlar: o‘rnatma rozetka, kuch rozetkasi, 16 A rozetka, 250 V, IP54, qopqoqli rozetka, panel rozetkasi, yerga ulashli rozetka, elektr shkafi, namlikdan himoyalangan rozetka, sanoat rozetkasi, montaj rozetkasi.
