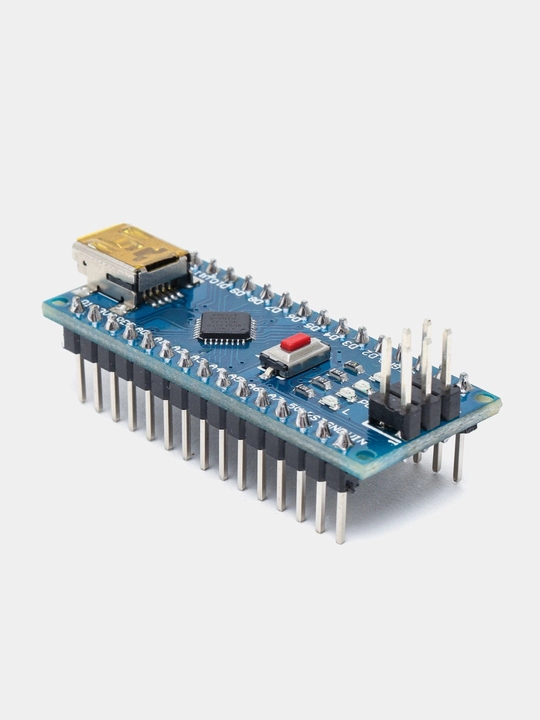

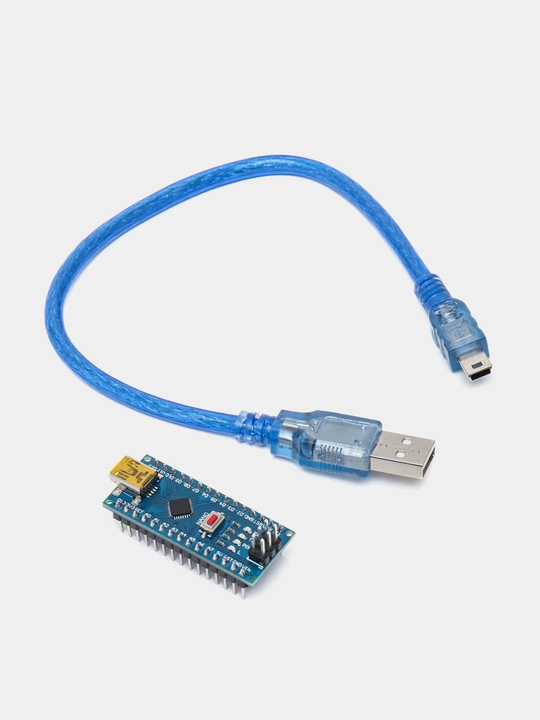

Mikrokontroller Arduino Nano dasturlash uchun

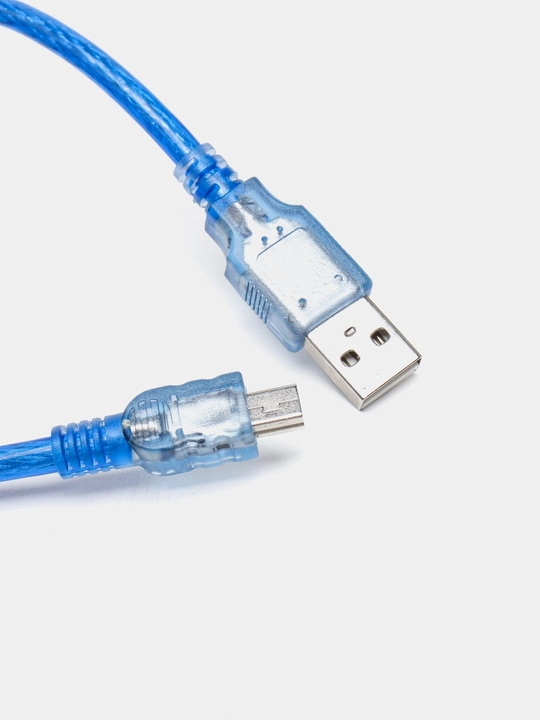

Arduino nano chipi Gravitech tomonidan radioelektronika va robototexnika sohasida laboratoriya ishlarini olib borish uchun ishlab chiqilgan. U ixcham o'lchamlarga ega, buning uchun ishlab chiquvchilar kuchlanish konvertorini qurbon qilishlari kerak edi. Platformada 27 va 30-chiqishlardan tartibga solinadigan va tartibga solinmagan quvvat manbalari mavjud. Mini-B USB kabeli orqali elektr energiyasini ham olish mumkin, manbaga ustunlik avtomatik rejimda amalga oshiriladi. ATmega328 chipi 32 kb Flah xotirasi mavjudligi bilan tavsiflanadi, Ulardan 2 tasi bootloader uchun berilgan. Chipning raqamli terminallari robototexnika tomonidan loyihada hal qilingan vazifalarga qarab kirish yoki chiqish sifatida sozlanishi mumkin. Arduino Nano kontrolleri boshqa chiplar va shaxsiy kompyuterlar bilan bir nechta aloqa qurilmalari bilan jihozlangan. Bu uart TTL interfeysi, Serial Monitor va Mini-B USB kabeli. Chip avtomatik ravishda qayta ishga tushirish imkoniyatini amalga oshiradi va yangi dasturlarni yozish uchun stk500 protokoli ishlatiladi. Arduino Nano platformasini arzon narxda sotib olish mumkin, bu esa ushbu chipni yangi boshlanuvchilar uchun jozibador qiladi.

Arduino Nano v 3.0 taxtasi quyidagi texnik xususiyatlarga ega:

• Ovqatlanish-5 V;
• Maksimal kirish kuchlanishi-20V;
• Tavsiya etilgan kuchlanish-7-12V;
• Raqamli kirishlar soni-14;
• Analog kirishlar soni-8;
• Flash xotirasi 32 kb, shundan 2 kb yuklash vositasi uchun ishlatiladi;
• Mikrochip RAM-2 kb;
• Soat chastotasi - 16 MGts;
• Olchamlari-42x18 mm.
