M60° rezba o‘lchagich, 0,4–6 mm metrik rezba shablonlari, GOST 519-77

🔥 M60° rezbomer GOST 519-77

Professional rezba shablonlari to‘plami metrik rezbaning nominal qadamini aniqlash uchun mo‘ljallangan.

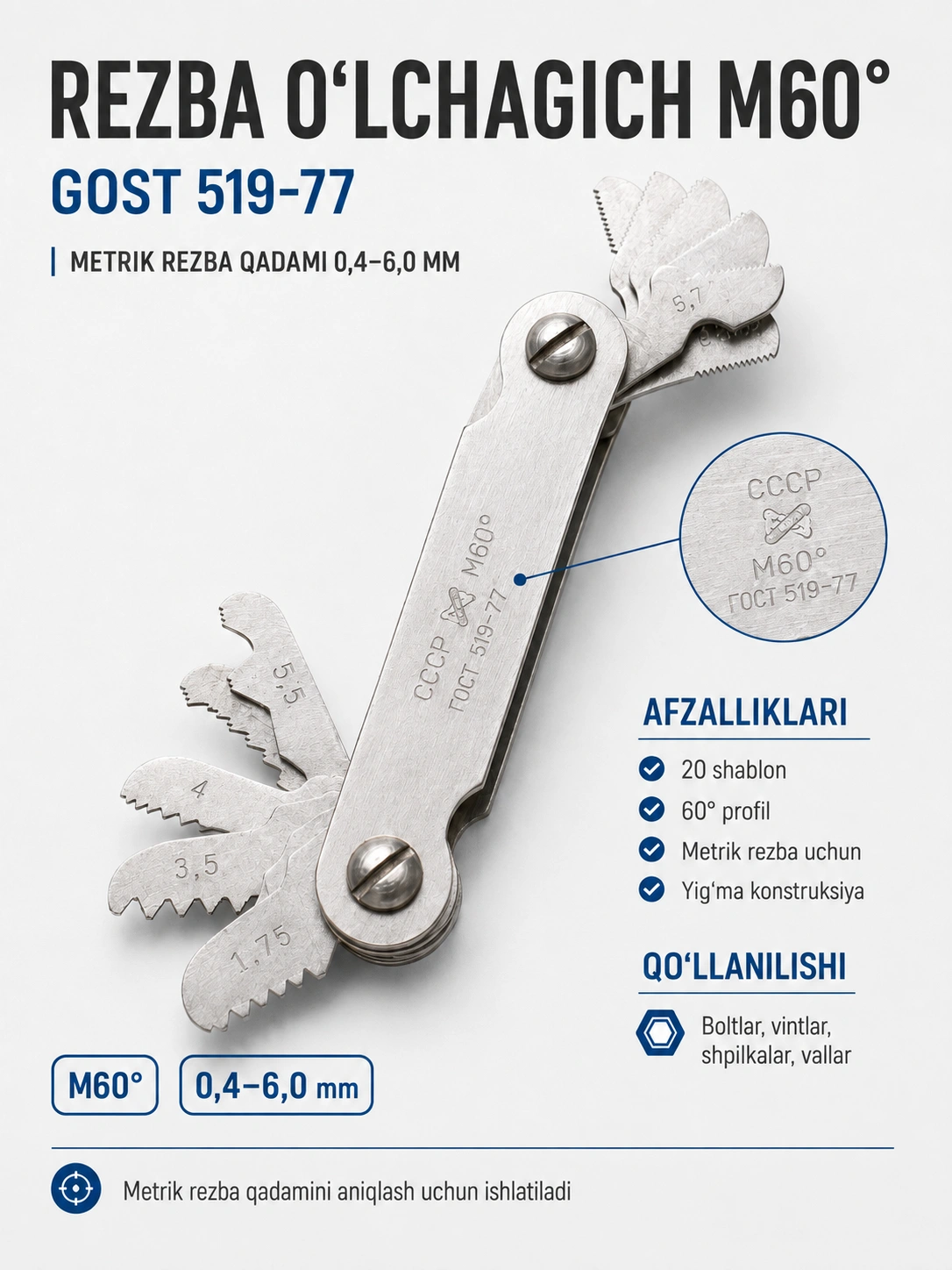

Ushbu asbobda SSSR, M60° va GOST 519-77 belgilari mavjud.

M60° belgisi diametr M60 degani emas. U metrik rezba profilining burchagi 60° ekanligini bildiradi.

Har bir metall plastinaning chetida ma’lum rezba qadamiga mos tishli profil mavjud. Rezba qadamini aniqlash uchun shablon detal rezbasiga qo‘yiladi va profil to‘liq mos keladigan plastina tanlanadi.

⚙️ XUSUSIYATLARI

• Turi: rezbomer / rezba shabloni / qadam o‘lchagich

• To‘plam: M60°

• Vazifasi: metrik rezba qadamini aniqlash

• Profil burchagi: 60°

• Standarti: GOST 519-77

• Qadam diapazoni: 0,4–6,0 mm

• Standart M60° to‘plamida: 20 ta shablon

• Konstruksiyasi: yig‘iladigan metall plastinalar to‘plami

• Har bir plastinada rezba qadami ko‘rsatilgan

• Ushbu nusxa ishlab chiqarilgan joy: SSSR

📏 TO‘PLAMDAGI QADAMLAR

Standart M60° to‘plami:

0,4 • 0,45 • 0,5 • 0,6 • 0,7 • 0,75 • 0,8 • 1,0 • 1,25 • 1,5 • 1,75 • 2,0 • 2,5 • 3,0 • 3,5 • 4,0 • 4,5 • 5,0 • 5,5 • 6,0 mm.

✅ AFZALLIKLARI

• Rezba qadamini tez aniqlash

• 0,4–6 mm oralig‘idagi 20 ta profil

• Oddiy va tushunarli ishlash prinsipi

• Ixcham yig‘iladigan konstruksiya

• Tokarlik, chilangarlik va ta’mirlash ishlari uchun qulay

• Noma’lum rezbani aniqlashda foydali

🛠 ISHLATISH USULI

1. Taxminiy qadamga ega plastinani tanlang.
2. Tishli profilni rezbaga qo‘ying.
3. Shablon tishlari rezba profili bilan qanchalik mos kelishini tekshiring.
4. Mos kelmasa, boshqa qadamdagi plastinani tanlang.
5. Rezba bilan to‘liq mos kelgan plastinadagi qiymat nominal qadamni bildiradi.

Rezbomer rezba qadamini aniqlaydi. Rezba diametri kerak bo‘lsa, u alohida shtangensirkul, mikrometr yoki boshqa mos o‘lchash asbobi bilan tekshiriladi.

🛠 QO‘LLANILISHI

Quyidagilardagi metrik rezbani tekshirish uchun:

• boltlar

• vintlar

• shpilkalar

• vallar

• rezbali detallar

• mashina va mexanizm qismlari

• ta’mirlash va ishlab chiqarish detallari

Rezba belgisi noma’lum bo‘lganda metchik, plashka yoki boshqa rezba asbobini to‘g‘ri tanlashda ayniqsa foydali.

📦 KOMPLEKTATSIYA

1 dona M60° GOST 519-77 yig‘iladigan rezba shablonlari to‘plami.
