Liitokala Lii-500S batareyasi uchun aqlli zaryadlash

Mahsulot tavsifi

Lityum, nikel metall gidrid va nikel-kadmiy batareyalarining har xil turlarini zaryadlash, tushirish va sinovdan o'tkazish uchun ko'p qirrali, ishonchli, aqlli sensorli boshqaruvli zaryadlovchi.

Liitokala Lii-500S zaryadlovchi xususiyatlari

DC kirish: 12V / 3.0 A

Chiqarish oqimi: 250mA, 500mA

Li-ion uchun zaryad oqimi: (4.2 V) 500mA*4 / 700mA*4 / 1000mA*4 / 2000mA*2

NiMH uchun zaryad oqimi: (1.48 V) 500mA*4 / 700mA*4/1000ma * 4

Zaryadlash: Ni-MH, NiCd, Lithium Ion

Qo'llab-quvvatlanadigan batareyalar: 18650, 26650, AA, AAA, 18350, 14500, 21700, 20600, 7335, 17355, 17670, 10440, 18490, 16340, 17500, 14650, RCR123, IMR 10440

Kutish rejimida oqim: < 15mA

USB chiqishi: 5V-1000mA

Hajmi: 162mm (uzunlik) x 100mm (kenglik) x 36mm (balandlik)

Og'irligi: 215 gr.

Imkoniyatlar

Zaryadlash oqimining to'rtta varianti (500mA/700ma/1000ma/2000mA)

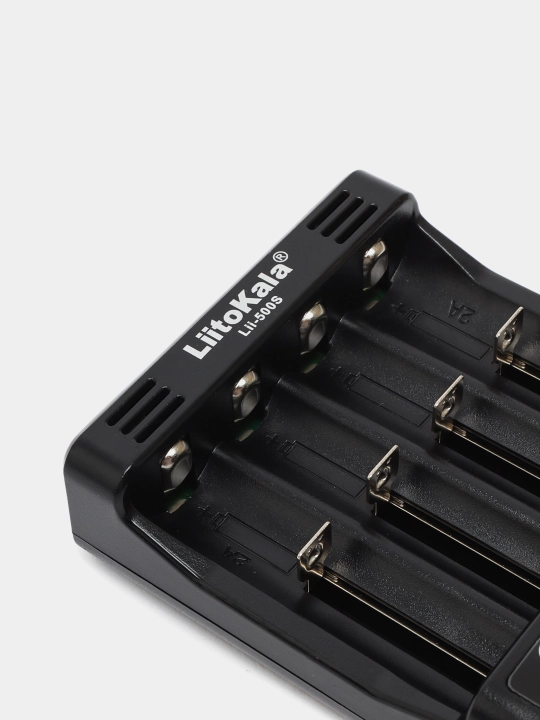

Prujinali aloqa tufayli har xil o'lchamdagi batareyalarni (18650/26650/AA/AAA...) bir vaqtning o'zida zaryadlash mumkin.

26650 yoki 18650 o'lchamdagi ikkita batareyani va to'rtta 21700 batareyani sig'dira oladi.

Zaryadlovchi batareyalarning kuchlanishi, oqimi, vaqti, sig'imi va ichki qarshiligini aks ettiruvchi bitta umumiy LCD displeydan foydalanadi.

Zaryadlash rejimida kanallar bir-biridan mustaqil ravishda ishlaydi. Li-ion yoki Ni-MH kabi turli xil batareyalar uchun zaryadlash oqimini alohida-alohida o'rnatish mumkin. Lityum va NiMH batareyalariga bir vaqtning o'zida va mustaqil ravishda xizmat ko'rsatish mumkin.

Sinov rejimida batareyaning quvvatini aniqlash jarayoni uchta tsikldan iborat (to'liq zaryad, zaryadsizlanish va yana to'liq zaryad).

Zaryadlash va sinov rejimlari bir vaqtning o'zida ishlatilishi mumkin (batareyalar bilan turli bo'limlar uchun alohida tanlangan).

Himoya funktsiyalari to'plami: haddan tashqari zaryadlash va chuqur zaryadsizlanishdan, qisqa tutashuvdan, qoldiq kuchlanishsiz batareyalarni faollashtirish, 1,65-2,2 V diapazondagi zaryad, batareyalarni aqlli ravishda rad etish, noto'g'ri ulanishdan himoya qilish.

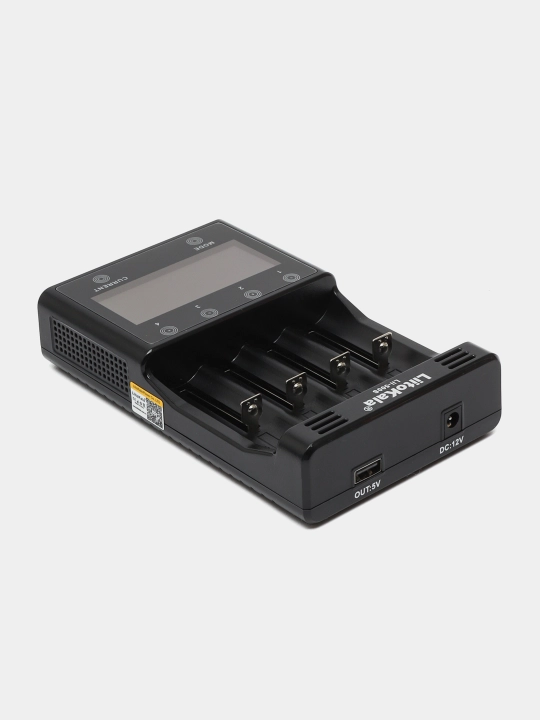

Standart USB 5V/1a chiqishi.

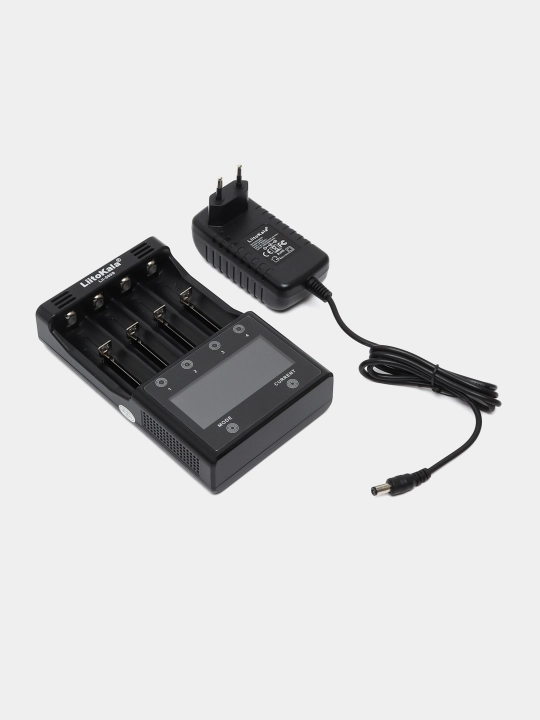

Maxsus tarmoq quvvat manbai bilan birga keladi. Ta'minot kuchlanishi: 12V / 3.0 a DC.

Noto'g'ri yoki noto'g'ri o'rnatilgan batareyalarni displeyda "Err" va "null" deb belgilaydi agar batareya bo'lmasa.

Barqarorlik uchun qurilmaning korpusi silikon toymasin prokladkalar bilan jihozlangan.

Liitokala Lii-500S rejimlari

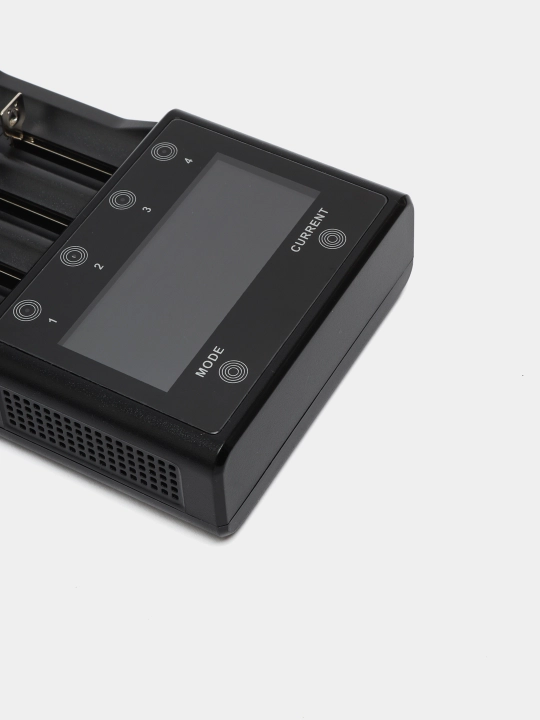

Zaryadlovchida oltita sensorli boshqaruv nuqtasi mavjud.

MODE tugmachasini bosish orqali zaryadlovchining uchta ishlash rejimi mavjud bo'ladi: zaryadlash, o'chirish va sinov. 1/2/2/4 nuqtalar kanallarga mos keladi. Oqim nuqtasi kerakli zaryad yoki tushirish oqimini tanlashga imkon beradi.

1) Charge. Agar boshqa ish rejimi tanlanmagan bo'lsa, zaryadlash rejimi avtomatik ravishda yoqiladi. Siz har xil turdagi batareyalar bilan turli bo'limlar uchun zaryadlash oqimini o'rnatishingiz mumkin. Bu ulardan foydalanish va texnik xizmat ko'rsatishni osonlashtiradi. Birinchidan, bo'limni tanlash nuqtasini (1, 2, 3 yoki 4), so'ngra rejimni tanlash nuqtasini, so'ngra joriy tanlovni bosing. Sakkiz soniyadan so'ng ish rejimi faollashadi, bu vaqtda funktsiyalarni o'zgartirish mumkin emas. Agar o'zgartirish kerak bo'lsa, qayta tanlash uchun MODE-ni uzoq vaqt ushlab turing. E'tibor bering, zaryadlash oqimi batareyaning quvvatiga qarab tanlanishi kerak. Oqim 500 dan 2000 mA gacha tanlanishi mumkin. Agar batareyalarni tez zaryadlash talab qilinmasa, eng xavfsiz sifatida 500 ma zaryadlash oqimi tavsiya etiladi. Agar zaryad oqimi tanlanmasa, qurilma avtomatik ravishda 500mA oqim bilan zaryadlashni boshlaydi. Zaryad rejimida bo'linmani tanlash nuqtasini (1, 2, 3 yoki 4) bosish orqali siz sig'im (mah) / zaryadlash vaqti (h) / batareyaning ichki qarshiligi (XMT) / zaryadlash oqimi (ma) / kuchlanish (V) ni ko'rishingiz mumkin. Batareya to'liq zaryadlanganda, LCD displeyda end xabari ko'rsatiladi va yashil chiroq yonadi. E'tibor bering, 2000 mA oqim bilan zaryadlanganda faqat ikkita ekstremal kanalni va faqat lityum batareyalarni zaryadlash mumkin. Bir vaqtning o'zida to'rtta kanalni zaryadlashda maksimal zaryad oqimi 1000ma ni tashkil qiladi.

2) Discharge. Chiqarish rejimi. Ushbu rejimda batareya quvvati yozib olinadi. Mode tugmasidan foydalanib, 8 soniya ichida razryad-DISCHARGE rejimini tanlang. "Joriy" tugmasidan foydalanib, 250 yoki 500 mA tushirish oqimini tanlang. Agar oqim tanlanmagan bo'lsa, tizimning o'zi 250 mA oqimi bilan zaryadlashni boshlaydi. Qurilma zaryadsizlanish jarayonida ma'lumotlarni yozib oladi va ushbu ma'lumotlardan batareyaning zaryadsizlanish hajmini aniqlaydi.

3) Test. Batareyalarni to'liq tekshirish. Batareya zaryadi, batareyaning zaryadsizlanishi va quvvatni yozib olish. Batareya yana zaryadlanadi. Sinov rejimini tanlash uchun MODE tugmasidan foydalaning. Sinov rejimida joriy tugma yordamida siz 500mA/700ma/1000ma/2000mA zaryad oqimini tanlashingiz mumkin. 8 soniyadan so'ng tizim tanlangan parametrlar bilan ishlay boshlaydi. Agar sakkiz soniya ichida tanlov qilinmasa, 500 ma zaryadlash oqimi avtomatik ravishda tanlanadi. Batareya to'liq zaryadlangandan so'ng, tizim avtomatik ravishda 500mA zaryadsizlanish rejimiga o'tadi va batareyaning zaryadsizlanish quvvatini aniqlaydi. Keyin zaryadlovchi avval tanlangan zaryadlash oqimi bilan batareyani yana to'liq zaryad qiladi va batareyaning quvvatini o'lchaydi. Rejim oxirida displeyda END paydo bo'ladi. E'tibor bering, 2000 mA oqim bilan zaryadlanganda faqat ikkita ekstremal kanalni va faqat lityum batareyalarni zaryadlash mumkin. Bir vaqtning o'zida ikkitadan ortiq kanalni zaryad qilish bilan maksimal zaryad oqimi 1000ma ni tashkil qiladi.

Ogohlantirish

Ushbu zaryadlovchi faqat silindrsimon lityum, NiCd va NiMH batareyalari uchun mo'ljallangan. Lityum temir fosfat batareyalari uchun mo'ljallanmagan.

Ushbu zaryadlovchini ishlatishdan oldin ko'rsatmalarni diqqat bilan o'qing. Batareyalar uchun tavsiya etilgan zaryadlash oqimlaridan oshmang.

Boshqa quvvat manbalaridan foydalanmang.

Zaryadlash va (yoki) tushirish jarayonida zaryadlovchining ozgina isishi normaldir.

Quvvat manbaini quvvat manbai rozetkasidan o'chirishni va agar siz foydalanmasangiz, batareyalarni zaryadlovchidan olib tashlashni unutmang.

Faqat ichki foydalanish uchun.

Yetkazib berish to'plami

Liitokala Lii-500S zaryadlovchi qurilmasi

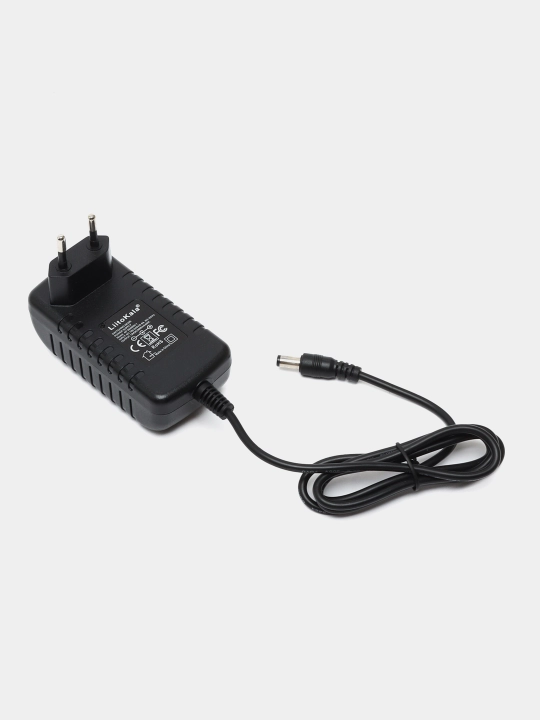

Quvvat manbai

Ko'rsatmalar

Kafolat

6 oy.
