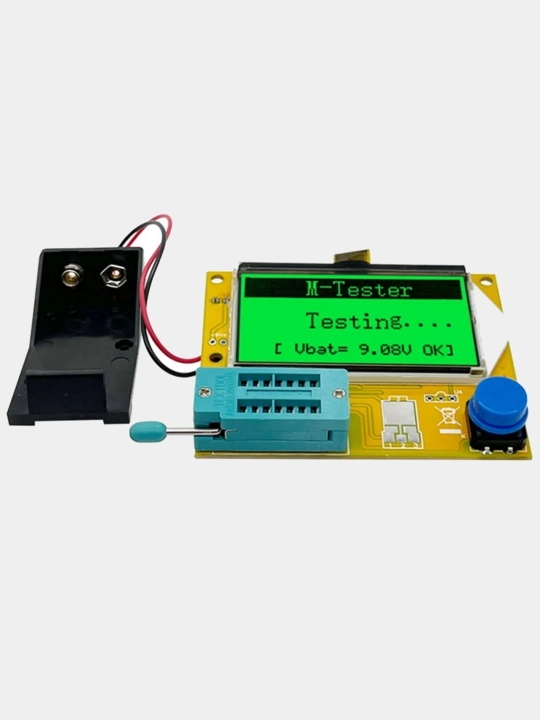

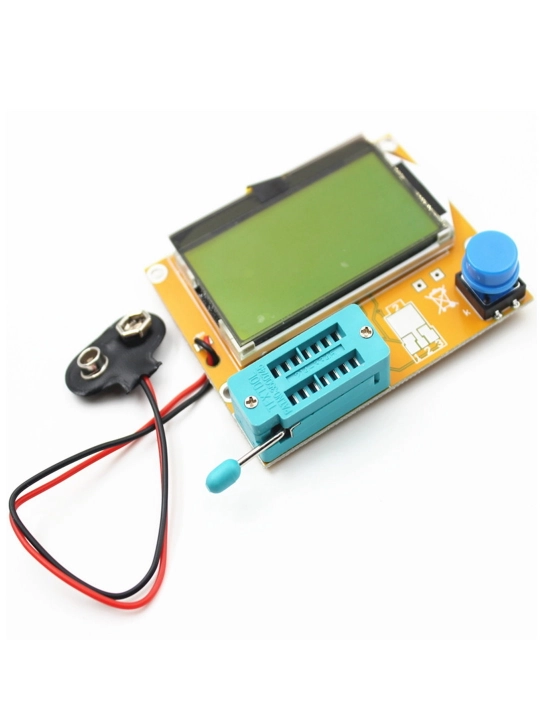

LCR-T4 Mega328 diod va triod tranzistorlarining sigimini tekshirish uchun pribor

Foydalanish bo'yicha ogohlantirishlar:

Kondensator zaryadsizlanmasdan sinovdan o'tkazilmasligi kerak.

Transformator induktivligini sinab ko'rish mumkin emas.

Elektr bilan onlayn sinovdan o'tmang

Sinov uchun PCBga uchta ilgakni biriktirmang.

Bosilgan elektron platalarni kuchlanish ostida sinab ko'rmang

Aks holda, sinovchining yonishi xaridor tomonidan sodir bo'ladi.

Agar kuchlanish va ichki batareya 3V dan past bo'lsa, ishlatishdan oldin uni zaryadlang.

Zaryadlash uchun 5V batareya yoki USB portidan foydalaning.

LCR-T4 batafsil kirish:

Katta 128*64 yoritilgan LCD displey, kutish rejimida faqat 2mA.

9V batareyadan foydalanish (qo'shilmagan)

Induktorlar, kondansatörler, diodlar, qo'sh diod, MOS, tranzistor, SCR, regulyator, LED trubkasi, ESR,

Qarshilik, sozlanishi potansiyometr

Qarshilik: 0,1 ohm o'lchamlari, maksimal 50 megohm

Kondensator: 25pf-100,000mF

Induktorlar: 0,01 MGts-20H

NPN va PNP tranzistorlarini avtomatik aniqlash, n-kanal va p-kanal MOSFET,

diod (shu jumladan er-xotin diod), tiristor, tranzistor, rezistor va kondansatör va boshqa komponentlar

Komponent kontaktini va LCD displeyni avtomatik tekshirish.

Tranzistorni, MOSFET himoya diyotining daromadini aniqlay oladi.

va emitent tranzistorining oldinga siljish kuchlanishini aniqlash uchun asos

MOSFETning eshik sig'imi va eshik chegara kuchlanishini o'lchang.

Yashil yoritgichli 12864 LCD displeydan foydalaning.

Mahsulot chipi: Yuqori samarali mcu

Texnik xususiyatlari: Malumot uchun

1: Bir tugmani boshqarish, avtomatik o'chirish.

2: O'chirish oqimi faqat 20nA.

3: NPN, PNP bipolyar tranzistorlar, N-kanal va P-kanal MOS FETni avtomatik aniqlash,

JFET, diodlar, ikkita diodlar, kam quvvatli tiristorlar bir tomonlama va ikki tomonlama tiristorlar.

4: Avtomatik identifikatsiyalash komponentlari uchun kontaktlarning joylashuvi.

5: Bipolyar tranzistorning joriy kuchayishini va emitentning asosiy pol kuchlanishini o'lchash.

6: Darlington tranzistorlarini aniqlash uchun bazaviy emitent chegara kuchlanishi va yuqori oqim kuchayishi orqali.

7: Bipolyar tranzistorlar va MOSFET himoya diyotlarini aniqlay oladi.

8: MOS FET eshik chegarasi kuchlanishini va eshik sig'imini o'lchash.

9: Bir vaqtning o'zida ikkita rezistorni o'lchashi mumkin va qarshilik belgisi ko'rsatiladi.

O'ng tomonda o'nlik 4 qiymati bilan ko'rsatiladi.

Ikkala tomondagi qarshilik belgisi pin raqamini ko'rsatadi.

Shunday qilib, siz potansiyometrni o'lchashingiz mumkin.

Agar potansiyometr artgich ekstremal holatga o'tmasa,

biz pinning o'rtasini va ikkala uchini ajrata olamiz.

10: Qarshilikni o'lchash o'lchamlari 0,1 ohm, 50 megohm o'lchash mumkin.

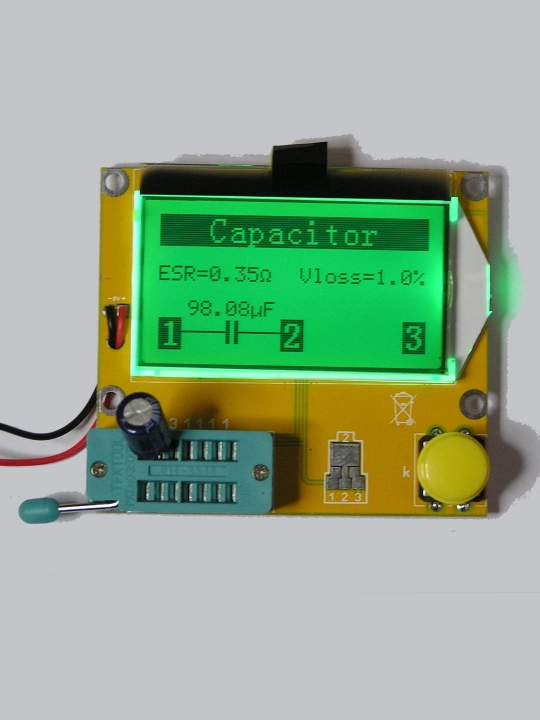

11: sig'imni o'lchashi mumkin. 30-100 mF sig'imni o'lchashi mumkin, o'lchamlari 1 pF.

12: 2uF ko'proq kondensatorlar bir vaqtning o'zida ekvivalent seriyali qarshilik ESR qiymatlarini o'lchashi mumkin.

Ikkalasi ham kasr qiymati, o'lchamlari 0,01 ohm bilan ko'rsatilishi mumkin.

13: To'g'ri tartibda bo'lishi mumkin va diod belgisi ikkita diodni ko'rsatadi va diodning oldinga kuchlanishini ta'minlaydi.

14: LED yuqoridagi diodning to'g'ridan-to'g'ri kuchlanishi sifatida belgilanadi LED kombinatsiyasi ikkita diod sifatida aniqlanadi.

15: teskari buzilish kuchlanishi 4,5V dan kam Zener diyotini aniqlash mumkin.

16: Siz bitta diyotning teskari sig'imini o'lchashingiz mumkin.

Agar bipolyar tranzistor taglik va kollektor yoki emitent piniga ulangan bo'lsa,

u kollektor yoki emitent birikmasining teskari sig'imini o'lchashi mumkin.

18: bitta rektifikator ko'prigi ulanishi yordamida olinishi mumkin.
