Kuchlanish stabilizatori

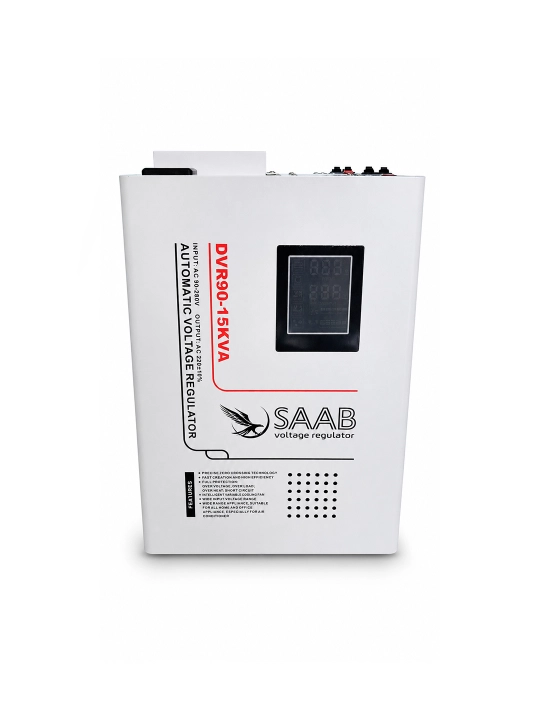

SAAB DVR90-15KVA stabilizatori haqida

SAAB DVR90-15KVA — bir fazali, rele orqali boshqariladigan avtomatik kuchlanish stabilizatori. U elektr tarmog‘idagi past yoki yuqori kuchlanishni nazorat qilib, chiqishda elektr jihozlari uchun me’yorlashtirilgan 220 V kuchlanish hosil qiladi. Mahsulot butun uy, ofis yoki kichik savdo obyektining bir fazali elektr tarmog‘ini himoyalash uchun mo‘ljallangan.

Asosiy texnik ko‘rsatkichlari

ParametrKo‘rsatkichModelSAAB DVR90-15KVATarmoq turiBir fazali, 220 VNominal quvvati15 000 VA — 15 kVATavsiya etiladigan faol yukTaxminan 10,5–12 kWKirish kuchlanishiAC 90–280 VChiqish kuchlanishiAC 220 V ±10%Chastota50/60 HzBoshqaruv turiReleli, raqamli boshqaruvDispleyKirish, chiqish va yuklanish ko‘rsatkichlariO‘rnatilishiDevorga o‘rnatiladigan

Mazkur SAAB savdo kartasida 90–280 V va 220 V ±10% ko‘rsatilgan. DVR90-15KVA platformasining boshqa ishlab chiqaruvchi texnik hujjatida esa 90–270 V va ±8% berilgan. Shu sababli o‘rnatishda aynan sizdagi stabilizatorning korpusidagi shildik yoki pasport ma’lumotlari asosiy hisoblanadi.

Muhim: bu model texnik jihatdan 15 kVA, har doim ham 15 kW emas. 15 kVA faqat quvvat koeffitsiyenti 1 bo‘lgan yukda 15 kW ga teng. Konditsioner, nasos, muzlatgich va dvigatelli uskunalarda amaldagi foydali quvvat pastroq bo‘lishi mumkin.

Ishlash prinsipi

Stabilizator ichidagi o‘lchov zanjiri kirish kuchlanishini doimiy kuzatadi. Elektron boshqaruv platasi o‘lchangan qiymatni kerakli 220 V darajasi bilan solishtiradi.

Kuchlanish pasaysa, boshqaruv tizimi transformatorning kuchaytiruvchi chulg‘am bosqichini rele orqali ulaydi. Masalan, tarmoqda 150–180 V bo‘lsa, transformator yetishmayotgan kuchlanishni qo‘shadi.

Kuchlanish ko‘tarilsa, pasaytiruvchi bosqich ulanib, ortiqcha kuchlanish kamaytiriladi. Kuchlanish normal holatga qaytganda boshqa rele bosqichiga avtomatik o‘tadi.

DVR90 turidagi qurilmalarda raqamli nazorat, transformator chulg‘amlarining releli bosqichlari va “zero-cross” — kuchlanish sinusoidasi nol nuqtasiga yaqin paytda almashtirish texnologiyasi qo‘llanadi. Bu almashtirish paytidagi elektr shovqini va kontaktlarga tushadigan zarbani kamaytiradi. Rele ishlaganda yengil “chertish” ovozi eshitilishi normal holat.

DVR90 platformasi bo‘yicha ishlab chiqaruvchi ma’lumotida DSP raqamli boshqaruv, toroidal transformator, 7 ta rele bosqichi va 40 millisekunddan tez javob vaqti ko‘rsatilgan. SAAB versiyasida ushbu parametrlarni qurilma pasporti orqali tasdiqlash kerak.

Himoya funksiyalari

DVR releli stabilizatorlar texnik jadvalida quyidagi himoyalar ko‘rsatilgan:

• ortiqcha chiqish kuchlanishidan himoya;
• ortiqcha yuklanishdan himoya;
• transformator qizib ketishidan himoya;
• qo‘lda boshqariladigan bypass rejimi;
• avtomatik sovitish tizimi.

Platforma jadvalida chiqish kuchlanishi taxminan 250 ±5 V ga yetganda himoya ishga tushishi, samaradorlik esa 96% atrofida bo‘lishi ko‘rsatilgan. Lekin SAAB qurilmangizda bypass va barcha himoyalar mavjudligini old panel, shildik yoki pasportdan tekshirish zarur.

Qayerlarda ishlatiladi?

SAAB DVR90-15KVA quyidagi joylarga mos:

Xonadon va hovlili uylar: muzlatgich, televizor, yoritish, kir yuvish mashinasi, gaz qozoni, kompyuter va boshqa jihozlarni umumiy himoyalash.

Ofis va do‘konlar: kompyuterlar, printerlar, videokuzatuv, server uskunalari, yoritish va konditsionerlarni ta’minlash.

Kichik ustaxona va xizmat ko‘rsatish joylari: umumiy yuk bir fazali bo‘lsa va stabilizatorning ruxsat etilgan quvvatidan oshmasa.

Konditsioner, nasos va kompressorlar: ishlatish mumkin, ammo dvigatelning ishga tushish toki nominal tokdan ancha yuqori bo‘lishi mumkin. Shu sababli stabilizator faqat uskunaning yozilgan kW quvvati bo‘yicha emas, ishga tushish toki hisobga olinib tanlanadi. Sotuvchi tavsifida qozon tizimi, konditsioner, kompyuter va muzlatgichlar qo‘llanish sohalari sifatida keltirilgan.

Qayerga va qanday o‘rnatiladi?

Stabilizator odatda elektr hisoblagich yoki kirish avtomatidan keyin, uy yoki ofisning taqsimlash elektr shchitidan oldin o‘rnatiladi:

Elektr tarmog‘i → kirish avtomati → stabilizator → himoya avtomatlari/UZO → elektr jihozlari.

Qurilma mustahkam devorga vertikal holatda, quruq, chang kam va havo erkin aylanadigan joyga o‘rnatiladi. Uni yopiq shkaf ichiga tiqib qo‘yish, shamollatish teshiklarini berkitish, nam xona, ko‘cha yoki issiqlik manbai yoniga o‘rnatish mumkin emas — agar korpusning IP himoya darajasi bunga alohida ruxsat bermasa.

15 kVA da 220 V chiqish toki nazariy jihatdan taxminan 68 A bo‘ladi. Shuning uchun kabel kesimi, kirish avtomati, ulanish klemmalari va yerga ulash tizimini malakali elektrik hisoblab tanlashi kerak. Kabel kesimini faqat “15 kVA” bo‘yicha aytish noto‘g‘ri: kabel uzunligi, mis yoki alyuminiy ekanligi, yotqizish usuli va tarmoqdagi eng past kuchlanish ham hisobga olinadi.

E’tibor beriladigan jihatlar

Stabilizator UPS emas: elektr butunlay o‘chsa, u jihozlarni batareyadan ishlatmaydi. Shuningdek, u generator vazifasini bajarmaydi.

Umumiy doimiy yukni stabilizatorning maksimal chegarasida ishlatmaslik ma’qul. Ayniqsa konditsioner, nasos yoki muzlatgichlar ko‘p bo‘lsa, ishga tushish vaqtida quvvat zaxirasi kerak.

Kirish kuchlanishi 90 V ga yaqinlashganda tarmoqdan olinadigan tok keskin oshadi. Shu sababli bunday past kuchlanishda stabilizator to‘liq 15 kVA yukni bera oladi deb hisoblash xavfsiz emas. Haqiqiy ruxsat etilgan yuk pasportdagi quvvat-kuchlanish jadvali bo‘yicha aniqlanishi kerak.
