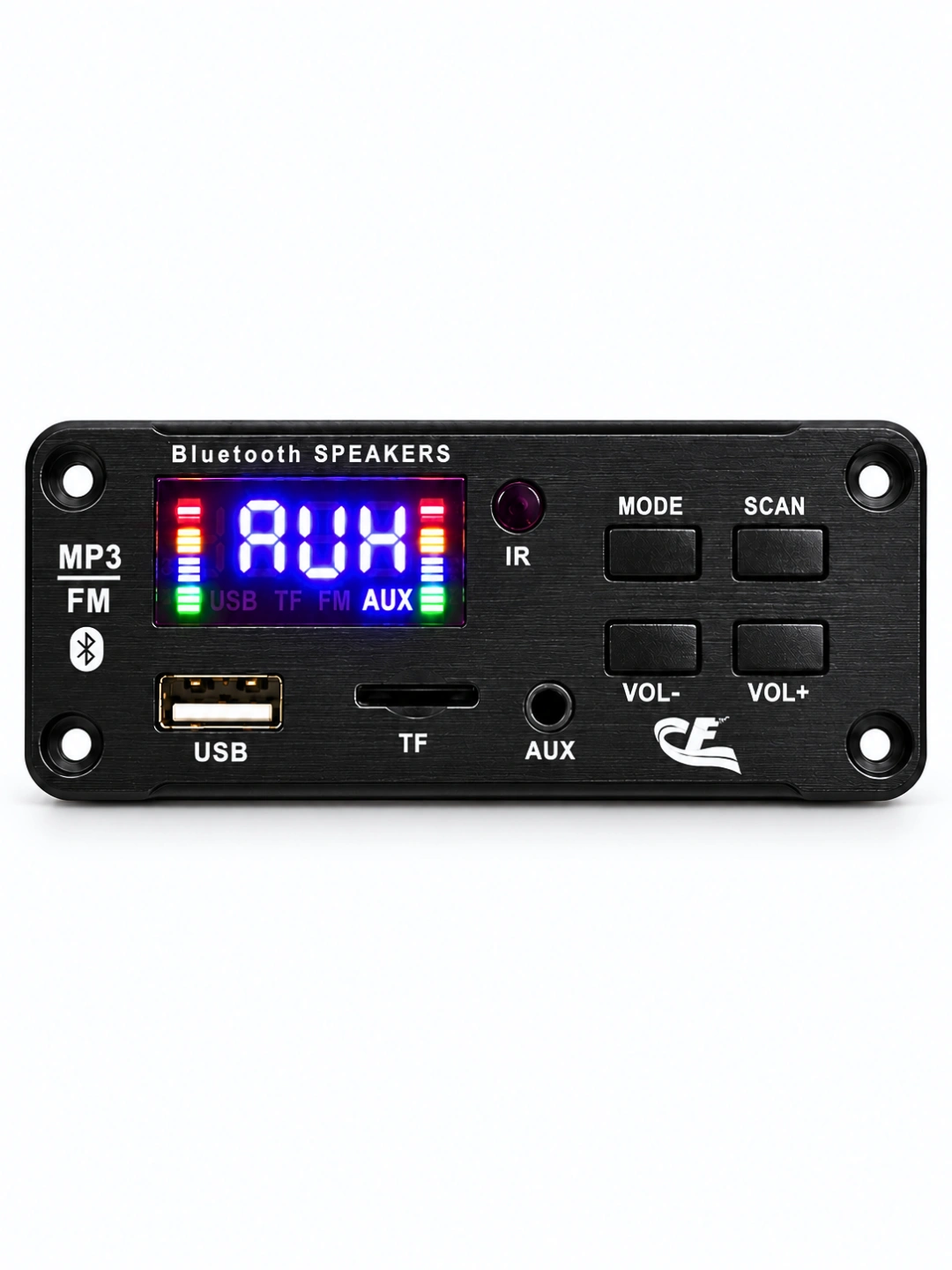

JS-M519-V1.3 o‘rnatiladigan MP3 dekoder, 12V, Bluetooth, FM, USB, TF, AUX va pult bilan

JS-M519-V1.3 o‘rnatiladigan MP3 dekoder avtomobil va uy audio qurilmalarini yangilash, eski musiqa markazlarini qayta ishlatish, shuningdek, shaxsiy audio tizimlar va DIY loyihalarini yig‘ish uchun mo‘ljallangan.

Modul smartfondan Bluetooth orqali musiqa qabul qiladi, USB fleshka va TF kartadagi audiofayllarni ijro etadi, AUX orqali tashqi audio manbasini ulash hamda FM radio tinglash imkonini beradi. Ijroni old paneldagi tugmalar yoki to‘plamdagi infraqizil pult yordamida boshqarish mumkin.

Asosiy xususiyatlari:

• Model: JS-M519-V1.3

• Qurilma turi: o‘rnatiladigan MP3 dekoder va Bluetooth audiopleyer

• Ish kuchlanishi: 12 V DC

• Ijro manbalari: Bluetooth, USB fleshka va TF karta

• Qo‘shimcha rejimlar: AUX va FM radio

• Boshqaruv: panel tugmalari va infraqizil pult

• Displey: rangli raqamli displey

• Audio kanallar soni: 2 ta, stereo

• Audio kirish: AUXR, GND, AUXL

• Audio chiqish: ROUT, GND, LOUT

• Old panel o‘lchami: 91 × 40 mm

Ulagichlarning vazifasi:

• B+ va B− — 12 V DC quvvat manbaini ulash uchun;

• AUXR, GND, AUXL — tashqi audio manbasidan liniyaviy stereo kirish;

• ROUT, GND, LOUT — kuchaytirgich yoki audio tizimning AUX kirishiga ulash uchun liniyaviy stereo chiqish.

Muhim: modulda ichki quvvat kuchaytirgichi mavjud emas. Oddiy passiv dinamiklarni ROUT/GND/LOUT kontaktlariga to‘g‘ridan-to‘g‘ri ulash mumkin emas. Bunday dinamiklar uchun alohida stereo kuchaytirgich kerak bo‘ladi.

To‘g‘ri ulash tartibi:

12 V quvvat manbai → dekoder → tashqi kuchaytirgich → dinamiklar.

Agar avtomobil magnitolasi yoki faol akustikada ichki kuchaytirgich va liniyaviy AUX kirishi mavjud bo‘lsa, dekoderni ushbu kirishga to‘g‘ridan-to‘g‘ri ulash mumkin.

Modul quyidagi joylarda foydalanish uchun mos:

• avtomobil audio tizimida;

• eski magnitola yoki musiqa markazida;

• uy faol akustikasida;

• alohida kuchaytirgichli qo‘lbola kolonkada;

• boshqa audio va DIY loyihalarida.

Avtomobilga o‘rnatishda saqlagich bilan himoyalangan quvvat tarmog‘idan foydalanish tavsiya etiladi. Ulanishda qutblanishga qat’iy rioya qilish kerak. O‘rnatish ishlarini mutaxassisga topshirish maqsadga muvofiq.

To‘plamga kiradi:

• 1 dona JS-M519-V1.3 MP3 dekoder;

• 1 dona infraqizil masofaviy boshqaruv pulti;

• 3 dona ulash simi: 2 tasi oq ulagichli va 1 tasi qizil ulagichli.

Quvvat bloki, kuchaytirgich, dinamiklar, USB fleshka va TF karta to‘plamga kirmaydi.
