Issiq pol termoregulyatori RTC 70.26, 220 V, 16 A, pol datchigi, ichki o‘rnatish

• Qurilma turi: issiq pol termoregulyatori

• Funksiyalar: haroratni avtomatik ushlab turish, qizib ketishdan himoya

• Quvvat: 220 V tarmoqdan ishlaydi

• Maksimal yuklama: 16 A gacha

• Harorat diapazoni: 5 dan 40 °C gacha

• Aniqlik: ±0,5 °C

• Boshqaruv: mexanik regulyator va o‘chirgich

• Datchik: tashqi NTC 10 kOm

• Kafolat 5 yildan!

• Hurmatli xaridor, salbiy fikr bildirishga shoshilmang! Mahsulotimizdan foydalanishda muammoga duch kelsangiz, biz bilan bog'laning! Sizda mavjud bo'lgan har qanday muammolarni tez va samarali hal qilamiz.

RTC 70.26 elektron termoregulyatori foydalanuvchi tomonidan o‘rnatilgan issiq pol haroratini +5°C dan +40°C gacha bo‘lgan oraliqda avtomatik ravishda saqlab turish uchun mo‘ljallangan. Qurilma korpusining old panelida ish holatini ko‘rsatuvchi yorug‘lik indikatori (isitish yoqilganda LED yonadi), boshqaruv tutqichlari va mexanik o‘chirgich qulay joylashtirilgan.

Tashqi pol harorati datchigi (NTC, 10 kOm) to‘g‘ridan-to‘g‘ri pol ichiga joylashtiriladi, harorat datchigi qurilmadan 3 metrgacha masofada o‘rnatilishi mumkin. Termoregulyator yuqori namlik hududidan tashqarida o‘rnatiladi, tashqi harorat datchigi esa xona ichki haroratini nazorat qilish vazifasini bajaradi, datchik haroratni o‘lchaydi, uning qiymatini 70.26 qurilmasiga uzatadi, u esa o‘z navbatida issiq polni yoqish yoki o‘chirish haqida buyruq beradi.

RTC 70.26 termoregulyatori standart montaj qutisiga (podrozetnik) o‘rnatiladi.

Termoregulyator RTC 70.26 ni issiq pol uchun ulash sxemasi

70.26 ni o‘rnatish tartibi

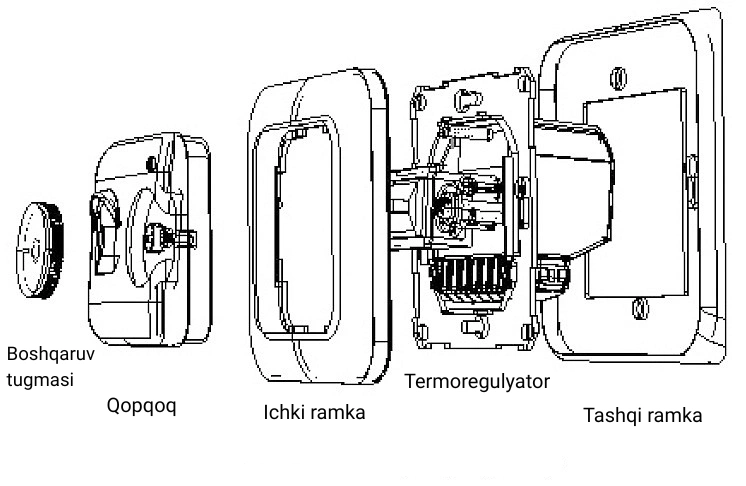

1. Regulyator tutqichini yechamiz, mahkamlovchi vintni (D) bo‘shatamiz va qopqoqni yechamiz. C vintiga tegilmaydi: u termoregulyatorni sozlash uchun xizmat qiladi.
2.
3. Sxemaga muvofiq simlarni ulaymiz, qurilmani montaj qutisiga o‘rnatamiz va vintlar bilan mahkamlaymiz.
4.
5. Diqqat!
6. Qurilmani ulashdan oldin tizimning hisoblangan yuklamasiga e’tibor bering. Ishlab chiqaruvchi termoregulyatorning maksimal yuklamasini 16 A deb ko‘rsatadi. Biroq bu maksimal ko‘rsatkich hisoblanadi. Agar isitish tizimi yuklamasi 10 A dan oshsa, qurilmani to‘g‘ridan-to‘g‘ri ulash tavsiya etilmaydi. Bunday holatda sxemaga albatta modulli kontaktor qo‘shish kerak.
