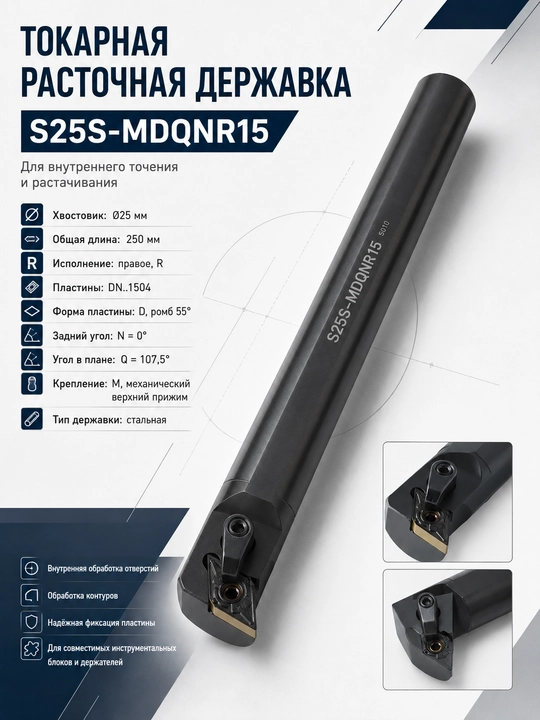

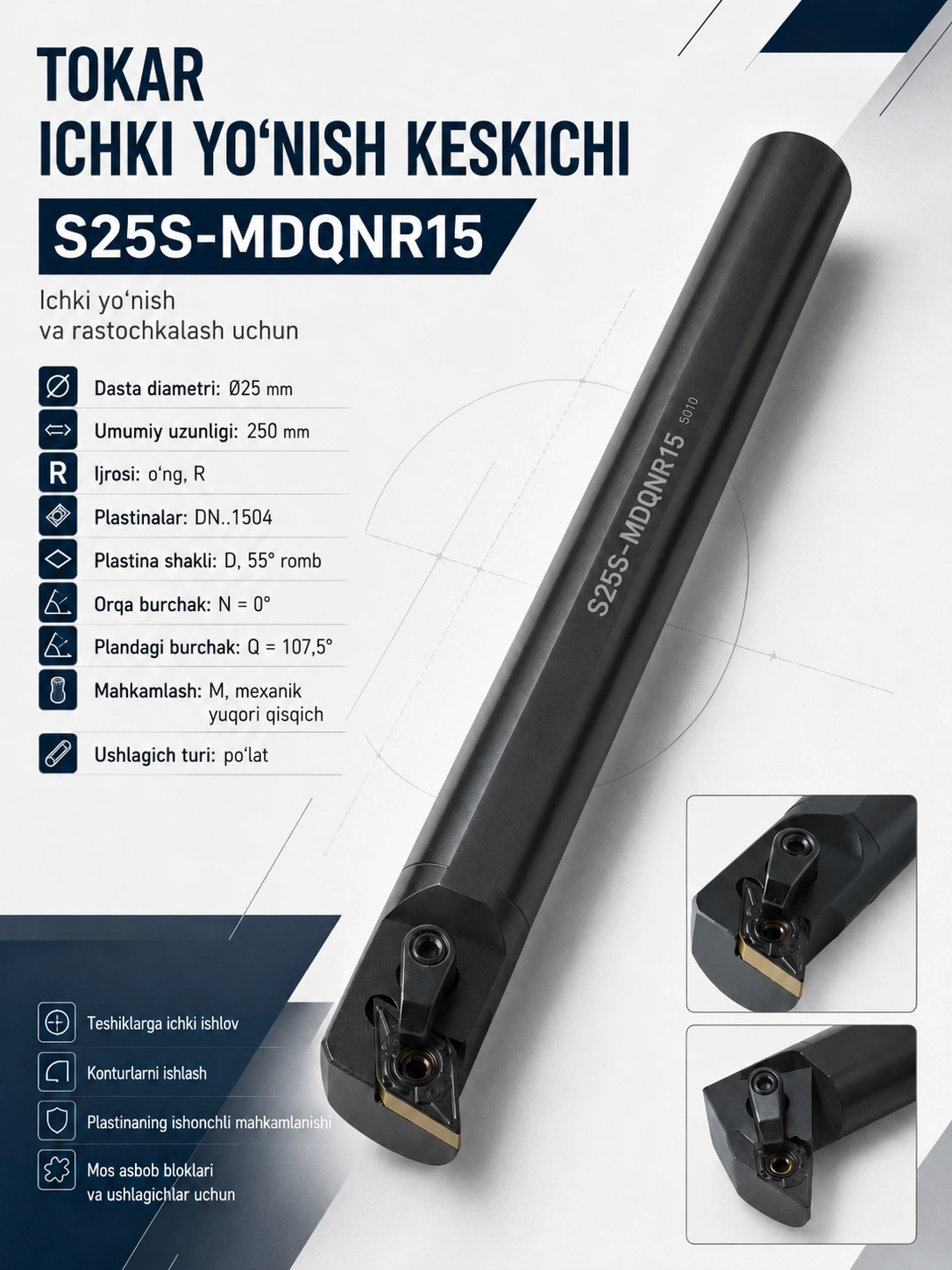

Ichki yo‘nish ushlagichi S25S-MDQNR15 Ø25 mm, DNMG1504 plastinalar uchun

S25S-MDQNR15 — teshiklar va ichki konturlarga tokarlik ishlovi berish uchun mo‘ljallangan ichki yo‘nish ushlagichi. Konstruksiya DN..1504 oilasidagi almashtiriladigan kesuvchi plastinalar bilan ishlashga mo‘ljallangan va ichki yo‘nish hamda teshiklarga ishlov berishda qo‘llanadi.

Silindrsimon sterjen diametri 25 mm, umumiy uzunligi esa 250 mm. Ushlagich mos tokarlik stanogi asbob bloklari va tutqichlariga o‘rnatiladi. R bajarilishi — o‘ng tomonlama. Plandagi asosiy Q burchagi 107,5°.

Plastina o‘rindig‘i 55° burchakli D shaklidagi romb plastinalar va N = 0° orqa burchak uchun mo‘ljallangan. M mahkamlash tizimida plastina yuqoridan mexanik qisqich yordamida mahkamlanadi.

Plastina tanlashda DN..1504 oilasiga moslikni hisobga olish, aniq geometriya, uch radiusi va qotishma turini ishlov beriladigan material hamda kesish rejimiga qarab tanlash kerak. Minimal ishlov berish diametri turli kataloglarda bir xil ko‘rsatilmagan, shu sababli bu parametrni aniq mahsulot uchun alohida tekshirish kerak.

Xususiyatlari

• Turi: tokarlik ichki yo‘nish ushlagichi
• Modeli: S25S-MDQNR15
• Vazifasi: ichki yo‘nish va teshiklarga ishlov berish
• Sterjen diametri: 25 mm
• Umumiy uzunligi: 250 mm
• Bajarilishi: o‘ng, R
• Plastina shakli: D, 55° romb
• Mos plastina oilasi: DN..1504
• Plastinaning orqa burchagi: N, 0°
• Plandagi burchak: Q, 107,5°
• Mahkamlash tizimi: M, yuqoridan mexanik qisqich
• Ushlagich turi: po‘lat
