HT-568R kabel krimperi RJ45, RJ12, RJ11 uchun, kesish va izolyatsiya yechish

To‘liq tavsif

HT-568R kabel krimperi — tarmoq va telefon kabellarini tayyorlash uchun universal qo‘l asbobi. U internet tarmoqlarini o‘rnatish, kompyuter tarmog‘i kabellarini tayyorlash, RJ turidagi konnektorlarni mahkamlash va telefon kabellarini montaj qilishda qo‘l keladi.

1. Uchta asosiy ulagich turi bilan ishlash

Krimper quyidagi modulli ulagichlar uchun mo‘ljallangan:

• RJ45 (8P8C) — Ethernet, internet va mahalliy tarmoq kabellari uchun.
• RJ12 (6P6C) — telefon tizimlari va ayrim ofis aloqa uskunalari uchun.
• RJ11 (6P4C) — telefon liniyalari va mos telefon qurilmalari uchun.

Konnektor va kabel turi bir-biriga mos bo‘lishi kerak. Ushbu asbob boshqa turdagi elektr terminallari yoki barcha turdagi ulagichlar uchun mo‘ljallanmagan.

2. Kabelni kesish funksiyasi

O‘rnatilgan kesuvchi qism kabelning ortiqcha uzunligini kesish va uchini tayyorlashga yordam beradi. Bu kabelni montaj qilishdan oldin alohida kesuvchi asbob izlash zaruratini kamaytiradi.

3. Kabel qobig‘ini yechish

Asbobda dumaloq kabel va yassi kabelni tayyorlash uchun qobiq yechish qismlari mavjud. Ular kabelning tashqi qobig‘ini yechib, ichki simlarga kirish imkonini beradi. Kabelga zarar yetkazmaslik uchun qobiqni kerakli chuqurlikda ehtiyotkorlik bilan yechish lozim.

4. Xrapli mexanizm

HT-568R modelida xrapli mexanizm mavjud. U qisish jarayonini nazorat qilishga va tutqichlarning qaytishini qisish sikli yakunigacha cheklashga yordam beradi. Zarurat tug‘ilganda maxsus bo‘shatish mexanizmi orqali asbobni ochish mumkin.

5. Mustahkam konstruksiya

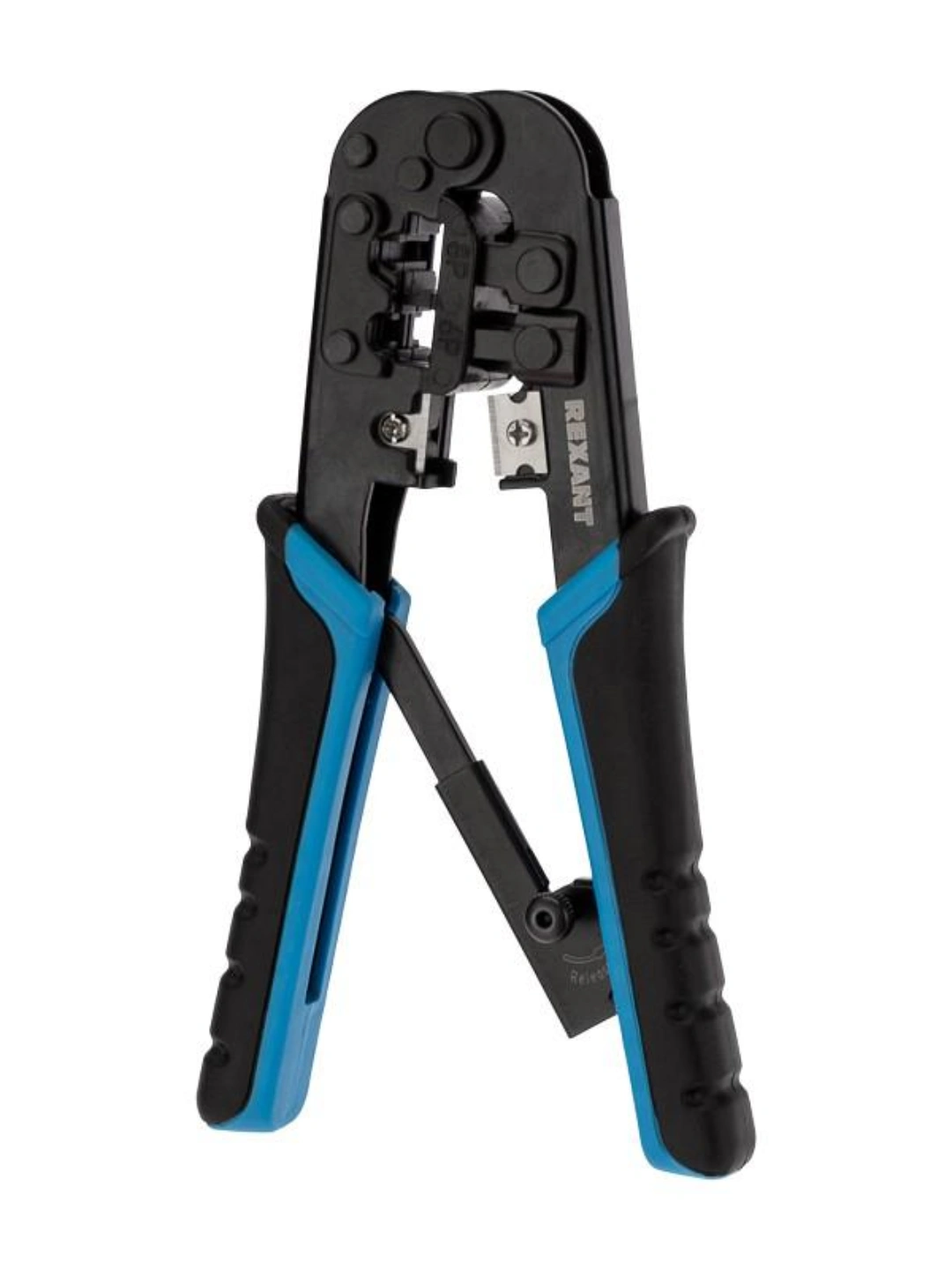

Metall ishchi qism takroriy montaj ishlariga mo‘ljallangan. Ko‘k-qora rangli tutqichlar qo‘lda ushlash uchun qulay shaklda ishlab chiqilgan. Ixcham konstruksiya asbobni ustaxonada, montaj sumkasida yoki ish joyida saqlashni osonlashtiradi.

6. Kimlar uchun mos?

• Internet provayderlari va tarmoq montajchilari.
• Videokuzatuv tizimlarini o‘rnatuvchi mutaxassislar.
• Kompyuter tarmoqlarini sozlovchilar.
• Telefon liniyalarini montaj qiluvchilar.
• Elektronika ustaxonalari va servis markazlari.
• Uyda internet kabelini o‘zi tayyorlamoqchi bo‘lgan foydalanuvchilar.

Texnik xususiyatlari

• Model: HT-568R
• Mahsulot turi: kabel krimperi
• Asbob vazifasi: qisish, kesish va qobiq yechish
• Ulagich turlari: RJ45, RJ12, RJ11
• RJ45 formati: 8P8C
• RJ12 formati: 6P6C
• RJ11 formati: 6P4C
• Kabel turlari: dumaloq va yassi kabelni tayyorlash funksiyasi mavjud
• Mexanizm: xrapli, qisish siklini nazorat qilish bilan
• Korpus: metall
• Tutqichlar: ko‘k-qora
• Ishlash usuli: qo‘lda, mexanik
• Elektr quvvati: talab qilinmaydi
• Ishlab chiqarilgan mamlakat: qadoqda Tayvan deb ko‘rsatilgan

Foydalanish tartibi

1. Kabel va mos konnektor turini tanlang.
2. Kabelni kerakli uzunlikda kesing.
3. Kabelning tashqi qobig‘ini ehtiyotkorlik bilan yeching.
4. Ichki simlarni kerakli tartibda joylashtirib, konnektorga kiriting.
5. Konnektorni krimperning mos uyasiga joylashtiring.
6. Tutqichlarni qisish sikli yakunlanguncha bosing.
7. Ulanish sifatini mos tarmoq tekshirgichi yordamida tekshiring.

Komplektatsiya

• HT-568R kabel krimperi — 1 dona.
• Qadoq — mahsulot bilan birga keladigan o‘ram.

Konnektorlar, kabel va tarmoq tekshirgichi komplektga kirishi alohida tasdiqlanmagan.

Muhim eslatma

Krimperning ishlashi uchun mos o‘lchamdagi va turdagi konnektor hamda kabeldan foydalaning. Ish boshlashdan oldin kabel simlarining joylashish tartibini tekshiring. Pichoqli qismlar bilan ishlashda ehtiyot bo‘ling.
