Himoya, zaryadlash va kuchlanishni oshirish moduliga ega LX-LCBST TypeC zaryadlash platasi

• Kirish kuchlanishi: 4,2 - 6,5 V

• Chiqish kuchlanishi: 4,2 - 28 V

• Ushbu modul 3 ta funktsiyani o'z ichiga oladi

Ushbu modul 3 ta funktsiyani o'z ichiga oladi.

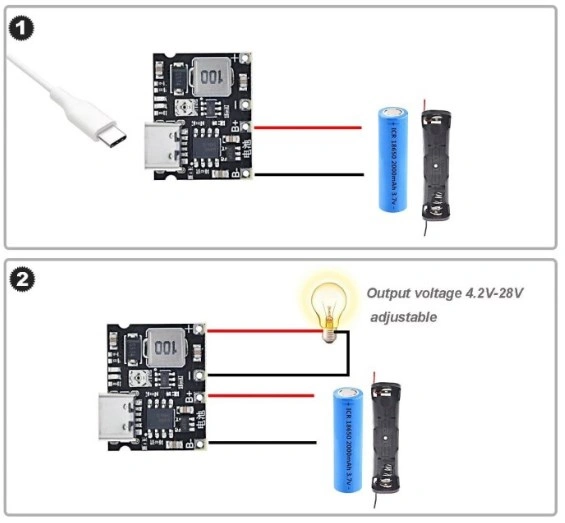

Ulardan biri lityum-ion yoki lityum-polimer batareyani zaryad qilishdir. Batareya -B va +B (mos ravishda + va -) kontaktlariga ulanishi kerak.

Ikkinchisi batareya himoyasi bo'lib, batareya 2,5V dan past bo'lganda yukni o'chiradi.

Uchinchisi, 3,7V batareyadan quvvat olgan holda multimetrlarni, metall detektorlarni, marshrutizatorlarni va boshqa qurilmalarni yangilash uchun mos bo'lgan past sokin oqim iste'moli (0,3 mA) bo'lgan kuchaytiruvchi moduldir.

Shuningdek, plataning orqa tomonida ulangan qurilmaning chiqishiga simlarni lehimlash, batareyaga lehimlash, shuningdek Tepe-C dublikat ulagichining kirishiga lehimlash uchun dublikat kontaktlari mavjud.

T harfi bilan ikkita kontakt mavjud. Agar zaryadsizlanishdan himoyalangan batareya ishlatilsa, ular kerak bo'ladi. Agar ulangan batareyada bunday himoya mavjud bo'lsa, u holda bu kontaktlarni yopish kerak

Ro'molchada zaryadlanganligini ko'rsatadigan ko'rsatma mavjud

Qizil yonadi - batareya zaryadlanmoqda

Moviy rang yorqin yonadi - zaryadlash tugallandi

Moviy va qizil LEDlar bir vaqtning o'zida zaif porlaydi - chiqish yuki o'chiriladi.

Potansiyometr yordamida siz chiqish kuchlanishini 4,2 dan 28 V gacha sozlashingiz mumkin

Texnik xususiyatlari

Plata o'lchamlari: 24 x 18 x 3 mm

Kirish kuchlanishi: 4,2 - 6,5 V

Chiqish kuchlanishi: 4,2 - 28 V

Maksimal quvvat: 5 W
