HC-SR501 IR-детектор PIR Xarakat datchigi

• HC-SR501

• xarakat sensori

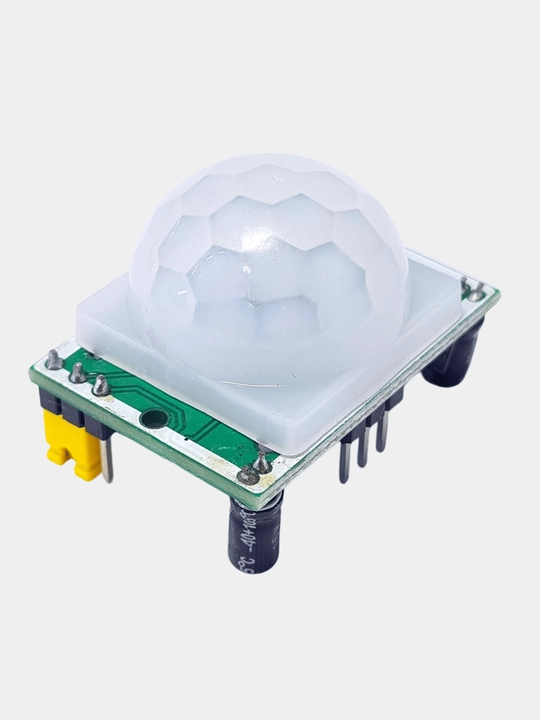

HC-SR501 modulining ishlash printsipi harakatlanuvchi ob'ektdan infraqizil nurlanishni qayd etishdan iborat. Nozik element 500BP piroelektrik sensordir. U bitta korpusga o'ralgan ikkita elementdan iborat. Nozik element oq gumbaz bilan qoplangan - Fresnel linzalari. Fresnel linzalarining xususiyatlari shundan iboratki, harakatlanuvchi ob'ektdan infraqizil nurlanish birinchi navbatda 500BP sensorning bir elementiga, so'ngra ikkinchisiga tushadi. HC-SR501 modulining elektronikasi 500BP ning ikkita elementidan signallarning muqobil qabul qilinishini qayd etadi va harakat aniqlanganda modulning chiqish davri mantiqiy signal hosil qiladi.

HC-SR501 mavjudligi sensori ventilyatsiyani yoqadigan xavfsizlik tizimlarida qo'llaniladi va derazasiz xonalarning yoritilishini boshqarishga imkon beradi. Fotorele bilan birgalikda u hovli va ko‘chalarni yoritishni nazorat qilishda qo‘llaniladi. Sensor yordamida kamera yoki videokamerani boshqarishda qiziqarli natijalarga erishish mumkin.

Xususiyatlari

Oziqlanish

Doimiy kuchlanish 4,5 – 20 V

Kutish rejimida oqim iste'moli 50 mkA dan kam

Ish paytida maksimal oqim iste'moli 65 mA

Mantiqiy darajadagi kuchlanish 3,3V mantiqiy talablarga javob beradi

Aniqlash masofasi 3 – 7 m, standart 7 m

Maksimal aniqlash burchagi 110 °, 7 m 120 ° masofada

20 - 300 s mavjudligida yuqori ishlab chiqarish darajasini saqlab qolish vaqti

Fiksatsiyadan keyin hodisalarni e'tiborsiz qoldirish vaqti 0,2 s

Ish paytida atrof-muhit harorati -15…70°C

O'lchamlari 32 x 24 x 28 mm

Muhim modul komponentlari

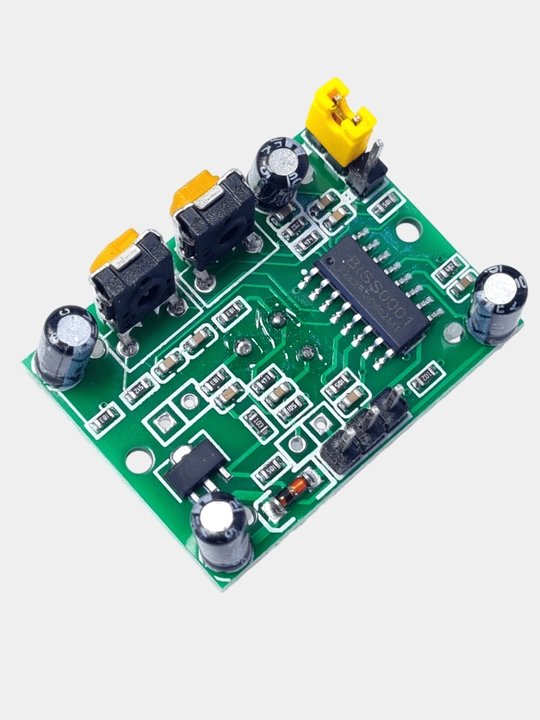

Sensorning ishlashi BISS0001 chipi tomonidan boshqariladi. Modul ikki rejimda ishlaydi L va H. Modul platasining burchagida rejimni tanlash uchun kontaktlar mavjud. Burchakka yaqinroq joylashgan kontaktlarga o'rnatilgan jumper L rejimini o'rnatadi, burchakdan uzoqroqda o'rnatish - H rejimini taxtaning markazida joylashgan kesish qarshiligi P2 sensorning sezgirligini o'rnatadi. U ob'ektni mahkamlash uchun maksimal masofani boshqarishi mumkin. P1 sozlash rezistori taxtaning burchagiga yaqinroq o'rnatiladi, bu birinchi operatsiyadan keyin kechikishni o'zgartirishga imkon beradi. Kengashning bir tomonining markazida uch pinli ulagich mavjud.
