Germetik korpusdagi harorat sensori DS18B20

• Interfeys: raqamli

• Haroratni aniqlashi: -55… 125°S

• Ko`rpusi: suv o'tkazmaydigan

• Ta'minot kuchlanishi 3 V dan 5,5 V gacha

Germetik ko`rpusdagi harorat sensori DS18B20, qiyin sharoitlarda - suv ostida, erda va hokazolarda haroratni o'lchash uchun ishlatiladi.

1-simli (1-Wire) protokol orqali boshqariladigan Dallas Semiconductor (Maxim Integrated) ning original DS18B20 chipiga asoslangan raqamli harorat sensori.

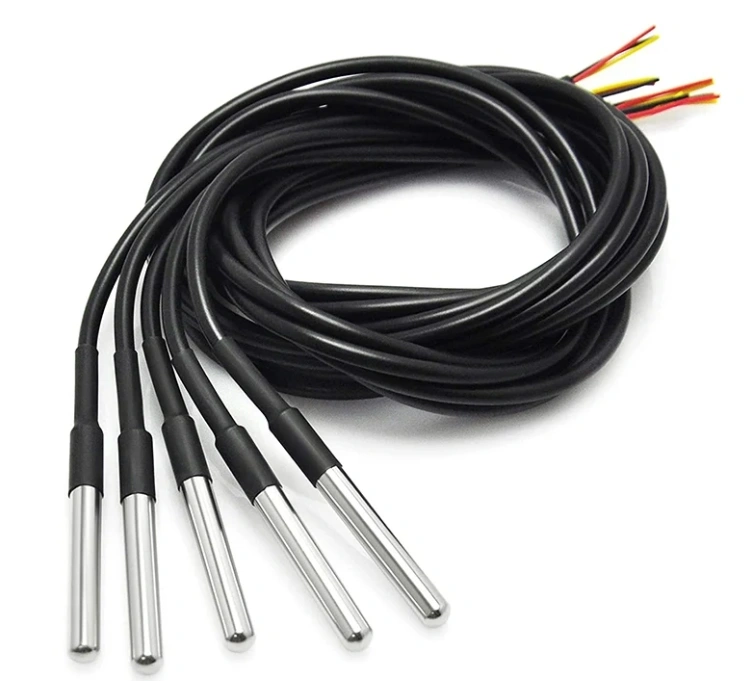

Sensor diametri 6 mm va uzunligi 50 mm bo'lgan metall korpusda yig'ilgan. Sensorning ichki qismi issiqlik o'tkazuvchi germetik bilan to'ldirilgan. Sensor va kabelning har bir ulangan kontakti termousadka bilan qoplangan. PVX kabelning diametri 3,4 mm va 3 ta signal yadrosi mavjud.

DS18B20 ning eng katta afzalliklaridan biri shundaki, bir nechta DS18B20 sensorlari bir xil 1-simli avtobusda birga bo'lishi mumkin. Har bir DS18B20 zavodda o'rnatilgan noyob 64 bitli seriyali kodga ega bo'lgani uchun ularni bir-biridan ajratish osonroq.

Agar siz katta maydonga tarqalgan bir nechta DS18B20 sensorlarini boshqarishni istasangiz, bu xususiyat katta foyda keltirishi mumkin.

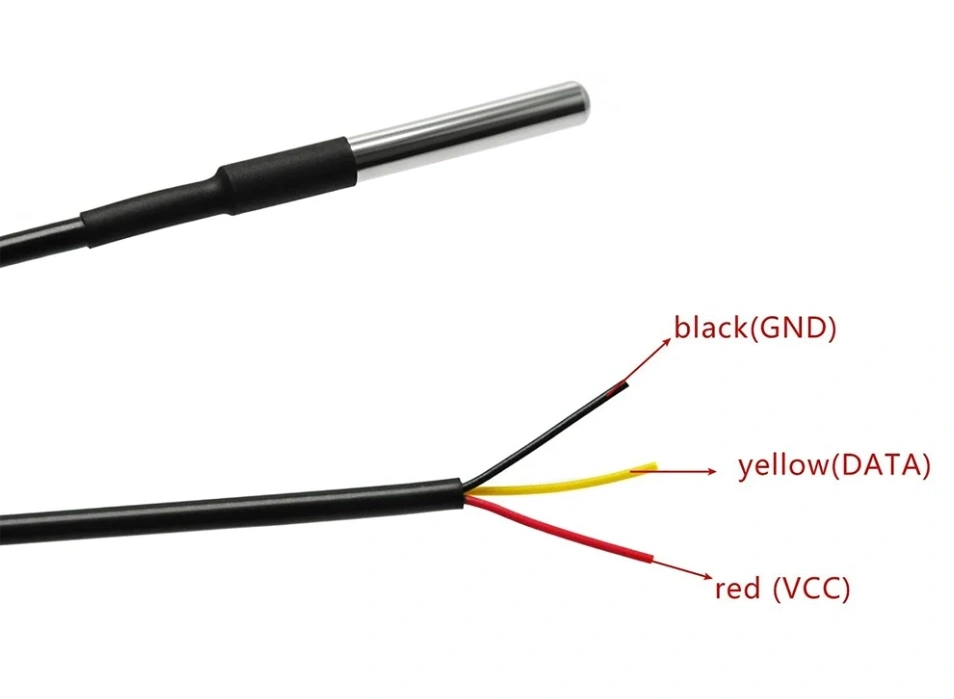

Pinout: qizil - quvvat (VCC), qora - umumiy (GND), sariq - ma'lumotlar (DATA).
