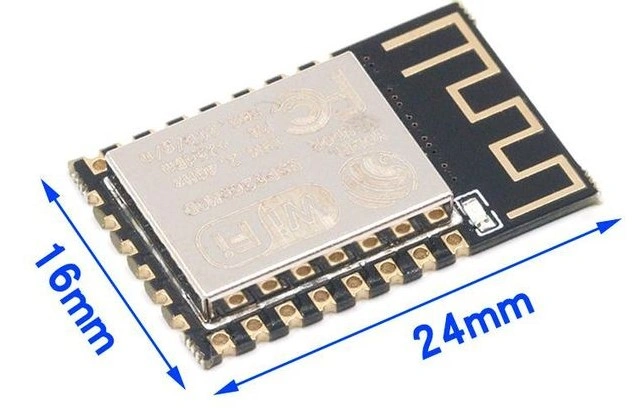

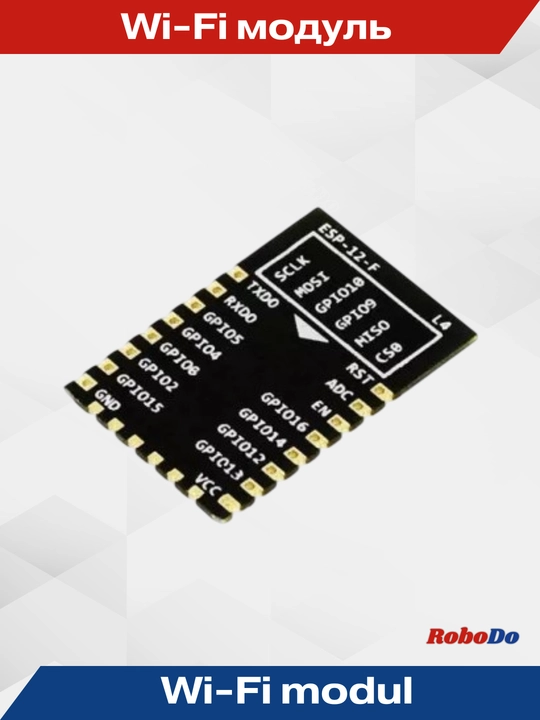

ESP8266 chipidagi Wi-Fi moduli ESP-12F

• ESP12F

• ESP8266

• WIFI

Modul 32-bitli Tensilica l106 mikrokontrolleriga ega bo'lib, u 80 MGts chastotada ishlaydigan va 160 MGts ni qo'llab-quvvatlaydigan Ultra past quvvatli .Mikrokontroller chipda maxsus uchuvchan bo'lmagan xotiraga ega emas. Dasturni bajarish tashqi SPI Flash rom-dan dasturning kerakli bo'limlarini ko'rsatmalar keshiga dinamik ravishda yuklash orqali amalga oshiriladi. Yuklash dasturchi uchun shaffof, apparat orqali amalga oshiriladi.odul 32-bitli Tensilica l106 mikrokontrolleriga ega bo'lib, u 80 MGts chastotada ishlaydigan va 160 MGts ni qo'llab-quvvatlaydigan Ultra past quvvatli .Mikrokontroller chipda maxsus uchuvchan bo'lmagan xotiraga ega emas. Dasturni bajarish tashqi SPI Flash rom-dan dasturning kerakli bo'limlarini ko'rsatmalar keshiga dinamik ravishda yuklash orqali amalga oshiriladi. Yuklash dasturchi uchun shaffof, apparat orqali amalga oshiriladi. 16 MB gacha tashqi dastur xotirasi qo'llab-quvvatlanadi. Modul versiyasiga qarab, rom hajmi o'zgarishi mumkin . Hujjatlardagi ishlab chiqaruvchi chipdagi operativ xotiraning aniq miqdorini ko'rsatmaydi, faqat API kutubxonalari ulangandan keyin foydalanuvchi uchun qolgan operativ xotira miqdorining taxminiy bahosi — taxminan 50 kb.

 Dasturlash uchun UART-COM yoki uart-USB adapteri etarli. Ilgari ularni Lua tili yordamida dasturlash kerak edi, bu esa ommaviy foydalanish uchun to'siq yaratdi . Endi ESP8266 platasini Arduino IDE-ga kiritish va Arduino platasini ulaganingiz kabi ushbu dasturlash muhitining C tiliga o'xshash dasturlarni yozish mumkin. Ko'pgina standart funktsiyalar portlangan va mukammal ishlaydi.

 Ushbu modul asosida siz "aqlli uy" ni yaratish va boshqarish uchun ko'plab loyihalarni topishingiz mumkin . Axir , modulni GPIO pinlari orqali tashqi qurilmalarni boshqarish va kompyuter, noutbuk , smartfondan boshqarish qobiliyatiga ega veb-serverga aylantirish juda oson . Shuni ta'kidlash kerakki , Android va iOS uchun maxsus dastur muharrirlari mavjud, ular yordamida boshqarish uchun jozibali interfeysni yaratish va uni modulimiz bilan bog'lash oson.

Asosiy xususiyatlari:

Ta'minot kuchlanishi 3.0..3.6 V. Tavsiya Etilgan 3.3 V.

Amaldagi oqim: ish rejimiga qarab 215ma gacha.

Tensilica L106 32-bitli MK bilan jihozlangan, Ultra kam quvvat sarfi 80 MGts da ishlaydi va 160 MGts ni qo'llab-quvvatlaydi, RTOS-ni yuklash imkoniyati mavjud.iy xususiyatlari:

Ta'minot kuchlanishi 3.0..3.6 V. Tavsiya Etilgan 3.3 V.

Amaldagi oqim: ish rejimiga qarab 215ma gacha.

Tensilica L106 32-bitli MK bilan jihozlangan, Ultra kam quvvat sarfi 80 MGts da ishlaydi va 160 MGts ni qo'llab-quvvatlaydi, RTOS-ni yuklash imkoniyati mavjud.

10 bitli ADC o'rnatilgan

O'rnatilgan TCP / IP protokoli to'plami

802.11 b rejimida chastota sintezatori, voltaj regulyatori va quvvatni boshqarish komponentlari bilan yig'ilgan quvvat chiqishi +25 dBm bo'ladi

Ichki PCB antennasi.

Himoya yig'ish oralig'i A-MPDU, A-MSDU taxminan 0,4 s.

WiFi @ 2.4 GHz, WPA / WPA2 himoya rejimlarini qo'llab-quvvatlaydi

AT OTA buluti orqali masofadan yangilash va yangilanishlarni qo'llab-quvvatlaydi

Ish rejimlari: mijoz (STA), kirish nuqtasi (AP), mijoz+kirish nuqtasi (STA+AP).

Smart Config xususiyatini qo'llab-quvvatlaydi (shu jumladan Android va iOS qurilmalari)

WiFi @ 2.4 GHz, WPA / WPA2 himoya rejimlarini qo'llab-quvvatlaydi

AT OTA buluti orqali masofadan yangilash va yangilanishlarni qo'llab-quvvatlaydi

Ish rejimlari: mijoz (STA), kirish nuqtasi AP), mijoz+kirish nuqtasi (STA+AP).

Smart Config xususiyatini qo'llab-quvvatlaydi (shu jumladan Android va iOS qurilmalari)

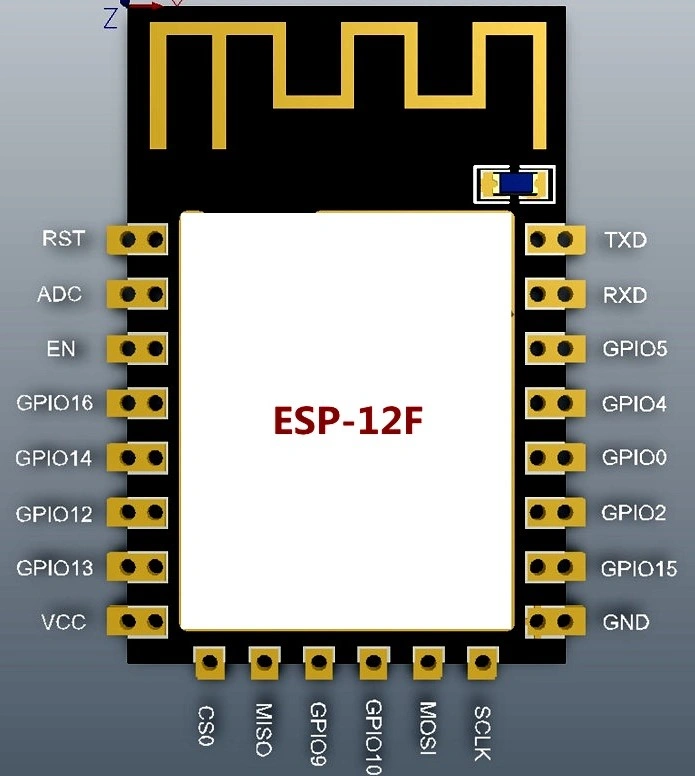

HSPI, UART, I2C, I2S, IR masofadan boshqarish, PWM, GPIO

Chuqur uyqu rejimida iste'mol 10 uA, o'chirish rejimida esa 5 uA dan kam

2 MS ichida, uyg'onadi ulanadi va ma'lumotlar paketini yuboradi.

Kutish rejimida iste'mol oqimi 1.0 MVt dan kam (DTIM3)

Ishlash harorati diapazoni: -40 ℃ - 125
