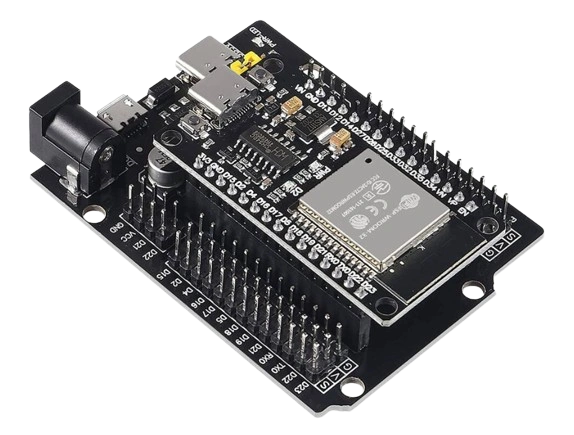

ESP32 uchun adapter platasi DEVKIT V1

30 pinli ESP32 platalari uchun adapter. Prototiplarda moduldan qulay foydalanish imkonini beradi.

Mos keladigan ESP32 platalari:

ESP32 ESP-WROOM-32 BO'LGAN 30 PIN PIN CP2102

ESP32 tayanch platasidagi pinlarning har biri Goldpin ulagichiga yo'naltirilgan.

Adapterning shubhasiz afzalligi ESP32 moduliga ham, periferik modullarga ham quvvat berish qobiliyatidir. Har bir pinda bir juft quvvat pinlari mavjud (kuchlanish uchun V va tuproq uchun G etiketli).

V bilan belgilangan pinlar 5V yoki 3.3V quvvat bilan ta'minlashi mumkin. Bu JUMP o'tish moslamasi yordamida tanlanadi.

Adapterda GPIO, UART, SPI, I2C va boshqalar kabi interfeyslarga kirish imkonini beruvchi qulay ulagichlar mavjud. Buning yordamida siz turli xil sensorlar, displeylar, tashqi qurilmalarni ulashingiz va ESP32 modulining funksionalligini ishlab chiqish platasiga ehtiyoj sezmasdan kengaytirishingiz mumkin. "O'rgimchak to'ri" dizaynidan qochib, siz xato qilish ehtimolini minimallashtirasiz.

Adapter turli manbalardan quvvat olishi mumkin. 3 ta ulagich mavjud:

6,5 - 16 V oralig'ida kuchlanishni ta'minlaydigan shahar ulagichi

Mikro USB ulagichi

USB-C

ESP32 modulining asosiy quvvati uning VIN piniga beriladi. Adapterda quvvat mavjudligi LED bilan tasdiqlanadi.

Modulda teshiklarni o'rnatish uchun joy mavjud. Siz uni qutiga osongina joylashtirishingiz mumkin.
