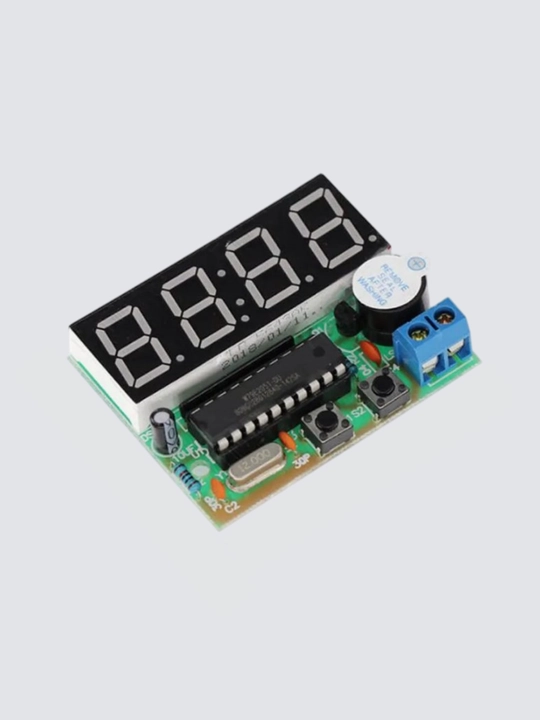

E`lektron soat konstruktor, qo`lda yig`ish uchun

Elektron konstruktor yordamida siz o'z qo'llaringiz bilan haqiqiy elektron soatni yig'ishingiz mumkin. Kit soat yig'ish to'plami ko'rsatmalarga muvofiq o'z-o'zidan lehimlanishi kerak bo'lgan PCB va elektron komponentlar to'plami sifatida keladi. To'plam sizga lehimlash ko'nikmalarini olish yoki takomillashtirish va kerakli qurilmani olish imkonini beradi.

Xususiyatlari:

4 xonali 0,56 dyuymli displey bilan jihozlangan

PCB shisha tolali taxtadan tayyorlangan bo'lib, u yirik zavodlarda to'liq qalay bilan qoplangan va yuqori sifatga ega;

Sayt katta, chiqadigan simlar yo'q, komponentlarning joylashuvi ajoyib va amaliy o'rganish uchun optimallashtirilgan. U bir nechta lehimlashga osonlikcha bardosh beradi va foydalanish samaradorligini oshirishi mumkin.

O'rnatishni osonlashtirish uchun barcha komponentlar to'g'ridan-to'g'ri ulanadi;

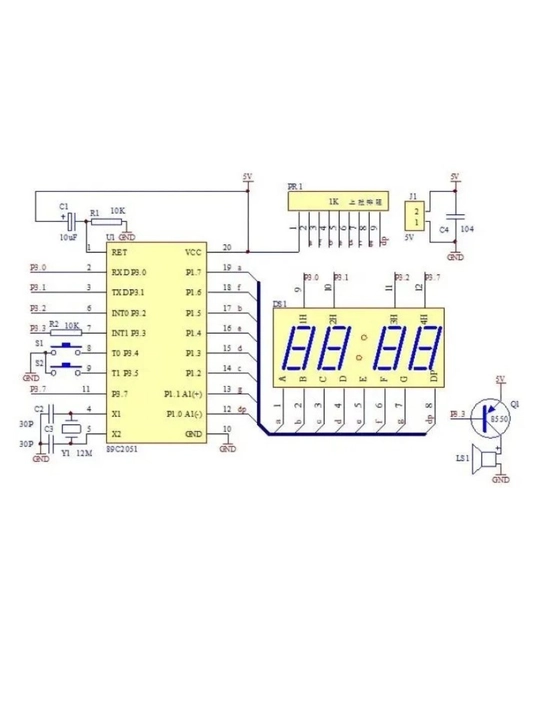

Mikrokontroller AT89C2051 yoki unga mos keladigan mikrokontrollerdan foydalanadi va dastur allaqachon kontroller ichida.

Quvvatni o'chirish vaqtini amalga oshirish uchun quvvat terminallari va batareyaning zaxira interfeysi bilan jihozlangan.

Yangilash va o'qitish uchun qulay bo'lgan bitta chipli chip ushlagichi bilan jihozlangan;

Vaqt: xato oyiga taxminan 3 soniya.

Maslahatlar va tez-tez so'raladigan savollar:

Birinchidan, komponentlarning yo'nalishi. MCU chipidagi tirqish taxtada bo'lgani kabi chap tomonda bo'lishi kerak va so'z tomoni pastga, ya'ni MCUga qaragan bo'lishi kerak. Ko'rsatkichlar uchun o'nlik nuqta pastki qismida ekanligiga e'tibor bering. 1N4007 uchun ijobiy va salbiy terminalga ham e'tibor bering, diodni to'g'ri yo'naltirish kerak.

Payvandlashni tekshiring. Ko'pgina mijozlar raqamli naychaning displeyi g'ayritabiiy ishlaganligi, ya'ni u ishlashi mumkinligi haqida xabar berishdi, ammo tasvir to'liq emas yoki tartibsiz edi. Bu komponentlar bilan bog'liq muammo emas, balki payvandlash bilan bog'liq muammo. Birinchidan, rezistorning yo'nalishi, so'ngra qisqa tutashuv yoki sovuq lehim paydo bo'ladi. Bu keng tarqalgan muammo. Har bir indikator pinining kontaktlarini va kontaktlarni bog'laydigan kontaktlarning zanglashiga olib keladigan har bir prokladkani tekshiring. Agar siz indikatorlarni yaxshi bilsangiz, qaysi segmentda muammo borligini ko'rib chiqish orqali qaysi chiqishni tekshirishni bilishingiz kerak.

Quvvat: doimiy kuchlanishdan foydalaning, ijobiy va salbiy qutblarga e'tibor bering va 5,2 V dan oshmang.

Sozlash:

Quvvat yoqilganda, displey 12:59 vaqt interfeysini ko'rsatadi. Odatiy bo'lib, ikkala signal ham yoqiladi va birinchisi soat 13:01 ga, ikkinchisi soat 13:02 ga o'rnatiladi.​​

Quvvat yoqilgandan so'ng tugmani qisqa bosings2, soat va daqiqa interfeysi va daqiqa va soniya interfeysi o'rtasida almashish uchun; tizim sozlamalari menyusiga kirish uchun S1 tugmasini uzoq bosing, to'qqizta pastki menyu mavjud: a, B,C,D,E,F,G,H,I. S11 pastki Menyuda va keyin orqaga qayting vaqt interfeysi. 1 qo'shish uchun AS2 pastki menyusiga

Sozlangandan so'ng, o'zgarishlarni saqlash uchun S1-ni qisqa bosing, ushbu pastki menyudan chiqing va b pastki menyusiga kiring.

B pastki menyusida S21 tugmachasini bosib daqiqalarni sozlang. Sozlangandan so'ng, qisqa bosings1 o'zgarishlarni saqlash va C pastki menyusiga kirish uchun ushbu pastki menyudan chiqish uchun.

C pastki menyusi soatlik vaqt signalini almashtirishdir. Standart holat on (soatlik vaqt signali on va off uchun soat 8:00 dan 20:00 s2 gacha yoqilgan( soatlik vaqt signali o'chirilgan). Sozlangandan so'ng, o'zgarishlarni saqlash va ushbu pastki menyudan chiqish uchun S1 tugmasini qisqa bosing va keyin tizimga kiringd menyusi.

Pastki menyu D yo'l signalizatsiyasi tugmasi, standart holat yoqilgan (yo'l signalizatsiyasi yoqilgan). Yoqish va o'chirish uchun S2 tugmasini bosing (yo'l signali o'chirilgan). Agar yoqilgan bo'lsa, ushbu pastki menyuni saqlash va undan chiqish va E ga kirish uchun S1 tugmasini qisqa bosing; agar o'chirilgan bo'lsa,qisqa bosings1 o'zgarishlarni saqlash va chiqish uchun va keyin to'g'ridan-to'g'ri g pastki menyusiga kiring.

E pastki menyusida signal soatini o'rnating, 1 qo'shish uchun S2 tugmasini bosing; sozlangandan so'ng, sozlamalarni saqlash, ushbu pastki menyudan chiqish va f pastki menyusiga kirish uchun S1 tugmasini qisqa bosing.

F pastki menyusida signal daqiqalarini o'rnating. Bosings2 1 qo'shish uchun. Sozlangandan so'ng, kirish uchun ushbu pastki menyuni saqlash va undan chiqish uchun S1 tugmasini qisqa bosingg pastki menyusi.

G pastki menyusidagi ikkinchi signal tugmasi, standart holat yoqilgan (ikkinchi signal yoqilgan). Yoqish va o'chirish uchun S2 tugmasini bosing (ikkinchi signal o'chadi). Agar qiymat o'rnatilgan bo'lsaon, qisqa bosings1 H ga kirish uchun ushbu pastki menyuni saqlash va undan chiqish uchun;agar o'chirilgan bo'lsa, qisqa bosings1 sozlamalarni saqlash, chiqish va to'g'ridan-to'g'ri sayohat vaqti interfeysiga qaytish uchun.

Ikkinchi signal soatini h pastki menyusiga o'rnatish uchun 1 qo'shish uchun S2 tugmasini bosing; sozlangandan so'ng, qisqa bosings1 kirish uchun ushbu pastki menyuni saqlash va undan chiqish uchun i pastki menyu. i pastki Menyuda ikkinchi signalning daqiqasini o'rnating, bosings2 1 qo'shish uchun; sozlangandan so'ng tugmani bosings1 o'zgarishlarni saqlash va ushbu pastki menyudan chiqish uchun ish vaqti interfeysiga qaytish uchun. Vaqt va soniyalarni sozlash: joriy vaqt interfeysida qisqa bosing S2 daqiqalar va soniyalarni ko'rsatish interfeysiga kirish uchun va uzoq bosings2.
